Двухпроволочные эталоны Duplex IQI Kowotest

Двухпроволочный эталон качества изображения (двухпроволочный эталон чувствительности) используется в радиографии для оценки нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002, а также для определения базового пространственного разрешения цифровых изображений в соответствии с EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.

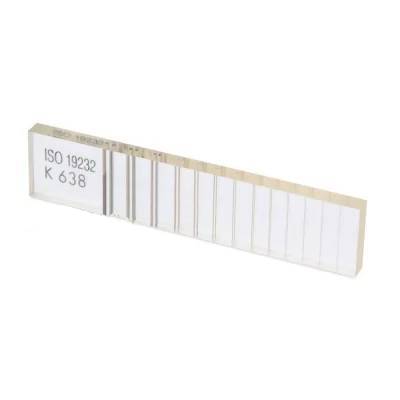

Эталон представляет собой определенное количество пар проволочек, заключенных в жесткий прозрачный пластик. Расстояние между проволочками в паре равно их диаметру, от пары к паре диаметр и расстояние между проволочками уменьшается.

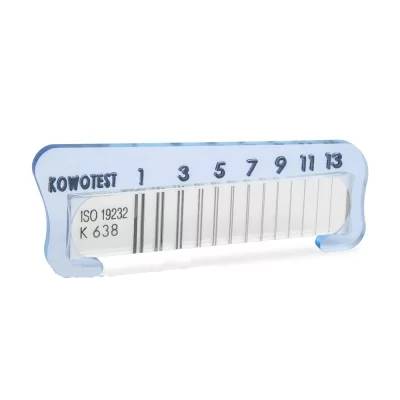

Для оценки базового пространственного разрешения детектора эталон должен располагаться непосредственного на его поверхности. Согласно ГОСТ ISO 17636-2 (п. 6.7; приложение С) и ASTM E2597 (п. 7.7.1) эталон должен быть установлен таким образом, чтобы проволочки не накладывались на сетку пикселей детектора, а располагались по отношению к ней под углом 2–5°. Для этого используется позиционирующая скоба из пластика, которая поставляется в комплекте с эталоном (рис. ниже). На скобу также нанесены свинцовые цифры, соответствующие номеру нечетных пар проволочек, что облегчает их идентификацию на полученном снимке.

Эталон Duplex IQI Kowotest с позиционирующей скобой на детекторе. Проволочки эталона смещены на под углом 2–5° по отношению к сетке пикселей детектора.

Двухпроволочный эталон Duplex IQI Kowotest выпускается в трех модификациях:

• IQI—D13 — базовая версия из 13 пар проволочек для детекторов с шагом пикселя 50 мкм и более.
• IQI—D15 HiRes — версия для детекторов с шагом пикселя 32 мкм и более, имеет две дополнительные пары проволочек D14 и D15. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 32 мкм и более, а значение нерезкости — от 0,06.
• IQI-D17 UHiRes HR4 — версия для детекторов с шагом пикселя 20 мкм и более. Включает в себя 14 пар проволочек с D4 по D17. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 20 мкм и более, а значение нерезкости — от 0,04.
