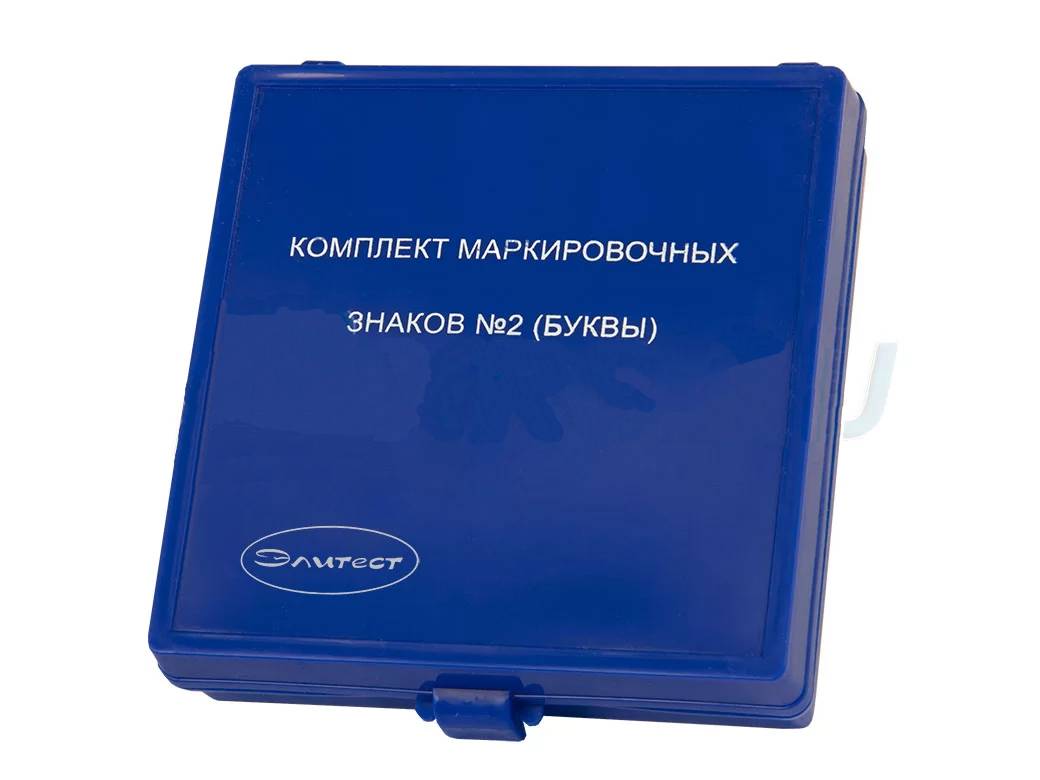

Комплект маркировочных знаков ЭЛИТЕСТ №2 (буквы кириллица) предназначен для разметки и обозначения радиографических снимков.

Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

В набор маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица) входят:

  • Буквы от А до Я − по 20 шт. каждая.
  • Пеналы − 5 шт. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
  • Пинцет − 1 шт.

Параметры маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица): высота − 8; ширина − 5; толщина − 1,5.

Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.

Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

Технические характеристики ЭЛИТЕСТ №2 (буквы кириллица):

Наименование комплекта знаков Копий знаков
(шт.)
Копий знаков
«дефис» и «стрелка» (шт.)
Высота
(мм)
Ширина
(мм)
Буквы кириллица
Знаки ЭЛИТЕСТ №1 (кириллица) 20 5 3,2
Знаки ЭЛИТЕСТ №2 (кириллица) 20 8 5
Знаки №3 (кириллица) 10 12 7,7
Знаки №4 (кириллица) 5 18 11,5
Буквы латиница
Знаки ЭЛИТЕСТ №1 (латиница) 20 5 3,2
Знаки ЭЛИТЕСТ №2 (латиница) 20 8 5
Цифры
Знаки ЭЛИТЕСТ №5 (цифры) 30 20 5 3,2
Знаки ЭЛИТЕСТ №6 (цифры) 30 30 8 5
Знаки №7 (цифры) 20 10 12 7,7
Знаки №8 (цифры) 10 5 18 11,5
Наименование комплекта литер Копий знаков
(шт.)
Копий знаков
«дефис» и «стрелка» (шт.)
Высота
литер/знаков (мм)
Ширина
литер/знаков (мм)
Литеры №2 (кириллица) 10 25/8 5/5
Литеры №2 (латиница) 10 25/8 5/5
Литеры №6 (цифры) 15 15 25/8 5/5
Литеры №2 + №6 (буквы и цифры) 10/15 10 25/8 5/5
