ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц — Шумомер для измерения ультразвука до 100 кГц
ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц — Шумомер-анализатор спектра
Прибор ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц с первичной поверкой предназначен для измерений уровней воздушного ультразвука в...
Загрузка...
206400 руб.RUB
ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц — Шумомер-анализатор спектра
Прибор ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц с первичной поверкой предназначен для измерений уровней воздушного ультразвука в диапазоне 100 Гц — 100 кГц
Шумомер ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц обеспечивает измерение уровней воздушного ультразвука на рабочих местах в третьеоктавных полосах со среднегеометрическими частотами 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100 кГц
Области применения шумомера ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц:
- Специальная оценка условий труда (СОУТ)
- Производственный контроль;
- Санитарно-экологический контроль ультразвука;
- Экологический мониторинг;
- Строительная акустика;
- Научные исследования.

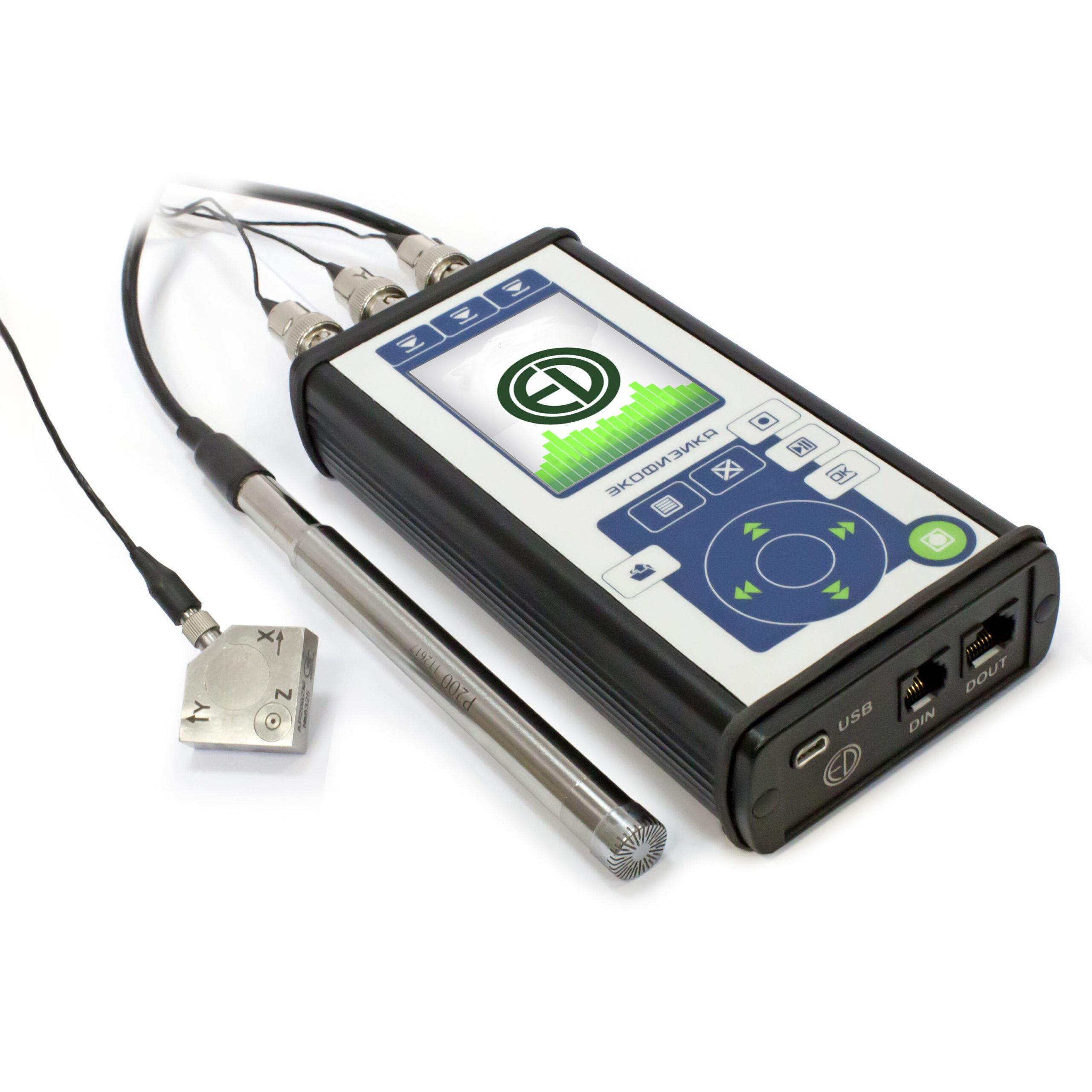

Индикаторный блок ЭКОФИЗИКА-110А (HF-Белая), входящий в комплект шумомера для оценки ультразвука ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц имеет следующие отличительные особенности:
- Прямое подключение микрофонов и вибродатчиков;
- Одновременное измерение шума и трехкомпонентной вибрации (при наличии соответствующих датчиков);
- Одновременное измерение звука и воздушного ультразвука (при наличии соответствующих датчиков);
- Одновременное измерение звука и инфразвука (при наличии соответствующих датчиков);
- Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц (при наличии соответствующих датчиков);
- Индикация результатов измерений по четырем каналам одновременно;
- Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В);
- Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей;
- Набор режимов измерения адаптирован для вибро-акустических приложений;
- графический индикатор обеспечивает несколько вариантов представления измеряемых данных — от таблицы до графика и способен работать при температурах до -20 оС;
- подсветка дисплея и подстройка контрастности позволяют использовать прибор в условиях как плохой, так и избыточной освещенности;
- хорошая эргономика позволяет в полевых условиях держать и управлять прибором одной рукой;
- металлический корпус предохраняет прибор от механических воздействий и обеспечивает долгий срок службы электроники;
- мультиязычное меню;
- обмен файлами данных с компьютером через USB порт;
- собственная энергонезависимая память 2 Гб с возможностью подключения внешнего запоминающего устройства;
- дополнительный цифровой порт для передачи данных или оцифрованных сигналов в компьютер в режиме реального времени;
- дополнительное ПО превращает связку прибор-компьютер в мощную измерительную систему.
Технические характеристики индикаторного блока ЭКОФИЗИКА-110А (HF-Белая) в качестве шумомера: |
|
|
Количество каналов |
1 |
|
Удовлетворяемые стандарты и класс точности |
Шумомер интегрирующий-усредняющий 1 класса по ГОСТ Р 53188.1, МЭК 61672-1 |
|
Микрофон |
ВМК-205, МК-265, МК-233, М-201 |
|
Диапазон измерений |
22-139 дБА, 10-139 дБ (в октавах) при микрофоне 50 мВ/Па |
|
Линейные рабочие диапазоны |
22-114 дБА, 30-127 дБА, 39-139 дБА |
|
Уровень собственных шумов |
|
|
Уровень собственных шумов с электрическим эквивалентом |
12 дБА |
|
Частотные характеристики шумомера |
А, С, Z, AU (МЭК 61012), FI, G (ИСО 7196) |
Технические характеристики индикаторного блока ЭКОФИЗИКА-110А (HF-Белая) в качестве виброметра: |
|
|
Количество каналов |
1-4 |
|
Удовлетворяемые стандарты и класс точности |
Виброметр по ГОСТ ИСО 8041 |
|
Вибродатчик |
АР2082, АР2038 |
|
Диапазон измерений |
60 – 166 дБ (Wk) отн. 10-6 м/с2 |
|
Уровень собственных шумов |
30 дБ (Wk) |
|
Частотные характеристики виброметра |
Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh |
Технические характеристики индикаторного блока ЭКОФИЗИКА-110А (HF-Белая) в качестве анализатора спектра: |
|
|
Количество каналов |
1-4 |
|
Первичные преобразователи |
Микрофоны, датчики давления, вибропреобразователи, измерительные антенны |
|
Характеристики октавных фильтров |
1 – 16000 Гц, класс 1 по МЭК 61260 |
|
Характеристики 1/3-октавных фильтров |
0,8 – 100 000 Гц, класс 1 по МЭК 61260 |
|
Характеристики 1/12-октавных фильтров |
100 – 10000 Гц, класс 1 по МЭК 61260 |
|
Узкополосный анализ (БПФ) |
Количество точек в окне анализа: 1024, Объем выборки (в зависимости от диапазона анализа): от 375 до 96000, Количество усреднений (в зависимости от диапазона анализа): от 1 до 256, Количество линий БПФ, выводимых на индикатор: 200, Перекрытие: 87%, ZOOM: от 4 до 32, Усреднение: линейное, линейное с накоплением. |
|
Диапазон входных напряжений |
10-139 дБ отн. 1 мкВ |
|
Диапазон измерений УЗД |
10-139 дБ отн. 20 мкПа (при микрофоне 50 мВ/Па) |
Технические характеристики индикаторного блока ЭКОФИЗИКА-110А (HF-Белая) в качестве микровольтметра: |
|
|
Частотный диапазон |
1-500000 Гц |
|
Минимальное разрешение по частоте |
1 Гц |
|
Погрешность |
2% |
| Сервисные функции: | |
|
Модульная структура |
Функции прибора сгруппированы в несколько независимых друг от друга измерительных программ |
|
Запоминание калибровочных данных |
Для каждого канала прибор может хранить несколько калибровок: для микрофона, для двух вибродатчиков, для измерительных антенн, по напряжению, для произвольного первичного преобразователя |
| Измерительные конфигурации: | |
| Анализ-4 (4 канала) | LF: 1/3-окт. 0,8-160 Гц; Wk, Wd, Wm, Wb, FI, Fk, Fm; MF: 1/3-окт. 6,3-1250 Гц; Wh, Fh; HF: 1/3-окт. 25-40000 Гц; A, C; EF: 1/3-окт. 1-10000 Гц; Мультизапись, запись сигнала; 4 окна представления результатов |
| ЭкоЗВУК (1 канал) | Уровни звука: А, С, Z (Лин), AU (F, S, I, Пик, Leq); УЗД: 1/3-октавы 1,6 – 20000 Гц, 1/1-октавы: 2-16000 Гц (S, F, Leq); Инфразвук: FI (Лин), G, 2-16 Гц (окт.), 1,6-20Гц (1/3 октавы); Статистика: L1-L99; Мультизапись, мониторинг, запись сигнала; 8 окон представления результатов |
| Общая вибрация (3 канала) | Коррекции: Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm; Октавы: 1 Гц – 125 Гц; 1/3-октавы: 0,8 Гц – 160 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, MTVV, VDV; Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов |
| Локальная вибрация (3 канала) | Коррекции: Wh, Fh; Октавы: 8 Гц – 1000 Гц; 1/3-октавы: 6,3 Гц – 1250 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, A(8); Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов |
| Селективный микровольтметр | Ширина полосы пропускания: от 1 до 100 Гц в частотном диапазоне 1-480000 Гц; Выбор частоты сигнала с помощью встроенной функции; БПФ с последующим автоматическим отслеживанием частоты; БПФ: 1024 точки, 200 линий, полоса анализа от 187 до 480000 Гц |
| 1/12-октавный анализ (1 канал) | 1/12 октавы: 100 – 10000 Гц |
| Е/Н-метр (1 канал) | Специализированные фильтры для измерения ЭМП с помощью антенн П6-70 и П6-71 |
| Виды записи в память: | |
| Мультизапись | Автоматическая запись всех измеренных величин с выбираемым шагом в течение выбираемого интервала |
| Мониторинг | Автоматическая поминутная запись средних, максимальных и минимальных величин за прошедшую минуту |
| Сигнал | Запись оцифрованного сигнала |
| BMP | Запись графического файла («копия экрана прибора» может быть напрямую распечатана на фотопринтере) |
| Постобработка оцифрованных сигналов | Записанные сигналы могут быть воспроизведены и обработаны (измерены) непосредственно самим прибором или переписаны в компьютер для постобработки |
Технические характеристики ВМК-402А, входящего в состав шумомера ЭКОФИЗИКА Комплект УЛЬТРАЗВУК-100 кГц (В комплект входит резьбовой адаптер 1/2″-1/4″):
- Номинальная чувствительность до 1,5 мВ/Па;
- Частотный диапазон 25 — 100 000 Гц;
- Максимальный измеряемый уровень звукового давления не менее 170 дБ;
- Поляризация 200 В;
- Диаметр с сеткой 7,00 мм;
- Резьба для соединения 11,7 мм 60 UNS ;
- гарантийный срок эксплуатации – 12 месяцев;
- страна происхождения – РФ.
Комплект поставки шумомера «ЭКОФИЗИКА Комплект УЛЬТРАЗВУК»:
- 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц);
- Набор инженерно-программных модулей «Санитарная виброакустика ЭФБ-HF» для санитарно-гигиенических исследований уровней звука
- Набор измерительно-программных модулей «Инженерная виброакустика» для измерения уровня ультразвука до 100 кГц;
- Предусилитель микрофонный Р200;
- Кабель EXC005R микрофонный удлинительный, 5 м
- Микрофон Brüel & Kjær (5 — 100 000 * Гц), 1/4″, с адаптером
- Сумка наплечная кофр СТАНДАРТ-ES;
- Комплект аккумуляторов;
- Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
- Руководство по эксплуатации с формуляром и документом о поверке;
- Штатив.
Для измерений на частотах от 1 до 40 000 Гц дополнительно рекомендуется приобрести дополнительный микрофон МК-233 и набор измерительно-программных модулей «Санитарная виброакустика».
Состав набора «Инженерная виброакустика»
| Измерительная программа | Количество каналов | Измеряемые величины | Рекомендации по применению |
| 1/3-октавный анализатор MXYZ | 4 | 1/3-октавные спектры 0,8 Гц — 20 кГц;
1/3-октавные спектры с экранной частотной коррекцией; 1/1-октавные спектры 1 Гц — 16 кГц (синтезированные) |
Общетехнические измерения шума, вибрации, инфразвука и других динамических величин |
| 1/12-октавный анализатор MIC | 1 | 1/12-октавные спектры от 102,9 Гц до 9716 Гц | Инженерные и метрологические измерения |
| Ультразвук 100кГц | 1 | Уровни звукового давления (УЗД) в слышимой и ультразвуковой областях частот до 100 кГц | Гигиенические и общетехнические измерения акустических показателей в ультразвуковой области частот |
