Электроискровой дефектоскоп Compact P
Загрузка...Искровой прибор для проверки сплошности изоляционных покрытий труб и других защитных покрытий на металле
Электроискровой дефектоскоп (Детектор пористости)

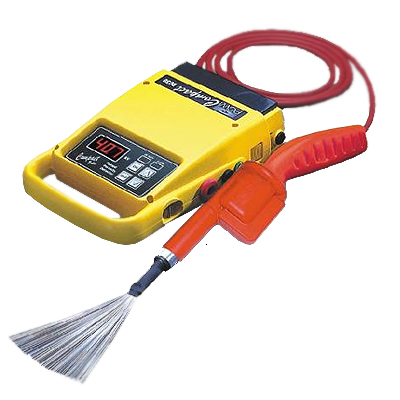

PCWI Compact (Импульсные электроискровые дефектоскопы Р20 и Р40)
Полнонастраиваемые, с регулируемым импульсным напряжением на выходе до 20 кВ, 40 кВ или 60 кВ. Все импульсные модели дефектоскопов могут применяться для контроля пористости и пропусков покрытий с наполнением углеродом, таких, как карбонизированная резина, толстых покрытий, таких, как резиновые облицовки, или покрытий типа пластмасса/стекловолокно, которые могут заряжаться статическим электричеством. Дефектоскопы 20 кВ и 40 кВ идеальны для применения во влажных условиях, на сырых и загрязненных поверхностях покрытий. Импульсная модель на 60 кВ является единственной на рынке переносной моделью с питанием от батареи, способной вырабатывать напряжение от 10 000 до 60 000 В. Выпускаются компанией PCWI только в Австралии.
Непрерывное цифровое отображение на светодиодном дисплее приложенного напряжения и индикатора состояния заряда батареи. Защита от перезарядки. Постоянный ток испытания.
Соответствуют требованиям AS3894.1-2002 и стандартов Nace: TM0186-94; TM0384-94; RP0490-2001; RP0274-98 и RP0188-99.
Применение дефектоскопов:
- Применяются для выявления пористости (микроотверстий или пропусков) в диэлектрических (изолирующего типа) покрытиях на проводящих подложках, включая бетон.
- Полнонастраиваемый регулируемый «импульсный» выход.
Дефектоскопы Compact P идеальны для применения:
- Во влажных условиях
- На покрытиях с мокрой поверхностью
- На покрытиях с загрязненной поверхностью
- На покрытиях с наполнением углеродом, т.е. на карбонизированной резине
- На покрытиях типа пластмасса/стекловолокно, способных заряжаться статическим электричеством
- Диапазон контроля толщин покрытий от 150 до 25 000 мкм с применением модели Р40.
Модели:
- PCWI0940- Электроискровой импульсный дефектоскоп PCWI Compact P20 20kv (Industrial Kit)
- PCWI0945- Электроискровой импульсный дефектоскоп PCWI Compact P20 20kv (Pipeline Kit)
- PCWI0950- Электроискровой импульсный дефектоскоп PCWI Compact P40 40kv (Industrial Kit)
- PCWI0955- Электроискровой импульсный дефектоскоп PCWI Compact P40 40kv (Pipeline Kit)
Органы управления дефектоскопом:
- Светодиодный дисплей
- Световой индикатор включения/состояния батареи
- Визуальная индикация сигнала о нахождении дефекта
- Повышение напряжения
- Понижение напряжения
- Выключение
- Включение
- Звуковая сигнализация о нахождении дефекта
- Наушники (подключаются на противоположной стороне)
- Предохранитель (2,5 А медленно перегорающий) 5х20 мм
- Место подключения заземления
- Чувствительность сигнализации «влажных» или «сухих» условий (размещается в отсеке для батареи)
- Разъем для зарядки
- Встроенный портативный источник питания
Особенности детектора пористости COMPACT P:
- Легкий, в кейсе из пластмассы АБС
- Отображение напряжения на CLL
- Диапазон регулируемого напряжения от 500 В до 20 кВ или 40 кВ
- Встроенный портативный батарейный источник питания
- Постоянный ток испытания
- Защита от перезарядки
- Наушники, защищающие от окружающего шума.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОСКОПА | |||
|
Вес прибора: Вес в упаковке: Дисплей: Напряжение: Разрешение: Диапазон сигнализации: Ток испытания при коротком замыкании: Источник питания: |
Р20
2,2 кГ 6,0 кГ СДД До 20 кВ 100 В от 1 до 20 кВ Максимум Встроенный 3 Амперчаса |
Р40
2,2 кГ 6,0 кГ СДД До 40 кВ 100 В от 1 до 40 кВ 1,5 мА элемент на |
|
| Размеры: | 260х160х70 мм | ||
| Сигнализация: | Звуковая | ||
| Ручка датчика: | Кабель в резиновой изоляции | ||
| Состояние батареи: | Индикатор СДД | ||
Датчики детекторов пористости:
- ПЛОСКИЕ ЩЕТКИ И КАТУШКИ
Все щетки изготавливаются из латунной проволоки диаметром 100 мкм. Выпускаются плоские щетки шириной от 50 мм до 600 мм, а также веерные щетки и удлинители ручки датчика.
- КАТУШКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ ТРУБОПРОВОДОВ
Специальная конструкция без провисания. Размеры: от 50 мм. Выпускаются также держатели катушки и удлинители. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.
- ЩЕТКИ ДЛЯ КОНТРОЛЯ ТРУБОПРОВОДА СНАРУЖИ
PCWI щетки, прокатывающиеся по внешнему диаметру трубопровода, пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов. Размер: от 25 мм до 500 мм или по требованию заказчика. Смонтированы на роликовых колесах. Легкие. Кольцеобразный датчик легко пересочленяется. Датчик легко перемещается через колено трубы. Разделяется, облегчая сборку. Выпускаются щетки на ½ и 1/3 окружности трубы.
- ДИСКОВЫЕ ЩЕТКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ
Диаметр от 100 мм до 500 мм. По специальному заказу возможно изготовление щеток для контроля покрытий на внутренней поверхности трубопроводов большего диаметра (до 2 м). Также изготавливаются щетки размером ½ и 1/3 окружности трубопровода. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.
- СПИРАЛЬНЫЕ ЩЕТКИ ДЛЯ КОНТРОЛЯ ПОКРЫТИЙ НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ
Диаметр от 30 мм до 110 мм. Пригодны для всех детекторов пористости, детекторов пропусков и искровых дефектоскопов.
Электроискровые дефектоскопы поставляются в комплектации:
Промышленный комплект:
Электроискровой дефектоскоп с портативным источником питания, зарядное устройство на 10 часов, ручка датчика с кабелем длиной 2 м, 60 мм соединитель для плоских щеток, провод заземления длиной 7 м с зажимом, веерная щетка, плоская щетка шириной 250 мм из латунной проволоки, удлинитель датчика длиной 450 мм, наушники, наплечный ремень, кейс для набора, инструкция по эксплуатации с сертификатом соответствия
Комплект для трубопроводов:
Электроискровой дефектоскоп с встроенным портативным источником питания, запасной портативный источник питания, зарядное устройство на 10 часов, ручка датчика с кабелем длиной 2 м, 60 мм соединитель для плоских щеток, провод заземления длиной 7 м с зажимом, веерная щетка, соединитель катушки с удлинителем длиной 450 мм, наушники, наплечный ремень, кейс для набора, инструкция по эксплуатации с сертификатом соответствия.
