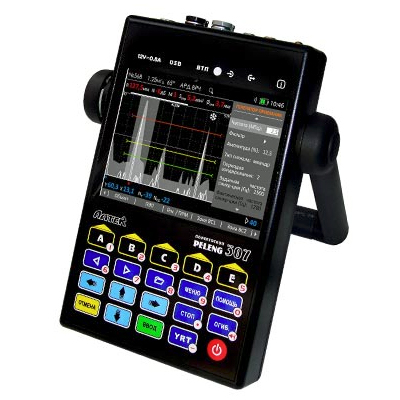

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Ультразвуковой дефектоскоп Пеленг УД3-307ВД — новейшая разработка PELENG с улучшенным интуитивным интерфейсом работает с отечественными и зарубежными преобразователями. PELENG УД3-307ВД объединяет 3 устройства в одном: ультразвуковой дефектоскоп, ультразвуковой толщиномер и вихретоковый дефектоскоп. А-развертка. В-развертка (визуализация контролируемого сечения). W-развертка (изображение хода лучей с указанием мест расположения дефектов).

Дефектоскоп УД3-307ВД, известный также как «PELENG-307» («ПЕЛЕНГ-307») — прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Семейство дефектоскопов «PELENG» («ПЕЛЕНГ»), в составе которого выпускается УД3-307ВД — это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25°С … +50°С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка — одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления.

Режимы работы дефектоскопа PELENG 307 УД3-307ВД:

-Режим «ультразвуковой дефектоскоп»:

• диапазон частот 0,4 .. 10 МГц
• полная совместимость с отечественными и с зарубежными преобразователями
• А-развертка
• В-развертка (визуализация контролируемого сечения)
• W-развертка (изображение хода лучей с указанием мест расположения дефектов)
• автоматическая установка длительности развертки в зависимости от длительности зоны контроля
• обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
• индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
• три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
• измерение характеристик дефекта в автоматическом или ручном режиме (координаты, условные и эквивалентные размеры)
• автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
• автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ — 64
• режим учета кривизны поверхности изделия при расчете координат дефекта
• режим оценки затухания
• слежение за качеством акустического контакта
• двойная зона контроля
• настройка глубиномера и чувствительности в полуавтоматическом режиме
• возможность просмотра сигнала в непродетектированном виде
• корректировка частоты следования зондирующих импульсов (20…5000 Гц)
• дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
• способность работы с DAC-кривыми
• функция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа

-Режим «ультразвуковой толщиномер»:

• точность измерения до 0,01 мм
• минимальная толщина измеряемого объекта 0,8 мм
• возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
• способность мерить толщину материала без учета толщины покрытия
• А-развертка позволяет производить измерения при загрязненной поверхности
• отчеты о измерении толщины выводятся в виде таблицы

-Режим «вихретоковый дефектоскоп»:

• данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
• Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
• при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
• контроль в динамическом и статическом режимах
• незначительное изменение сигнала при изменении наклона преобразователя
• специальные насадки для преобразователя сохраняющие его перпендикулярное положение на криволинейных поверхностях

ИНТЕРФЕЙС:

• цифровая клавиатура
• расположение функциональных кнопок под экраном
• каждая кнопка выполняет одну определенную функцию
• автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
• результаты контроля и настройки защищены паролем от случайного удаления
