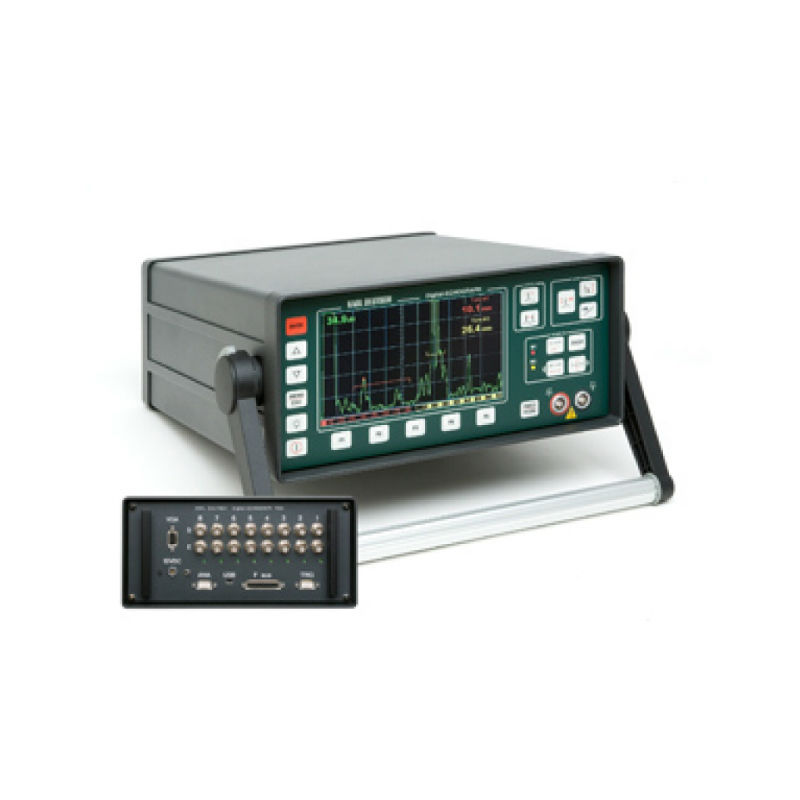

Мультиплексный цифровой ультразвуковой 8-канальный дефектоскоп ECHOGRAPH 1094

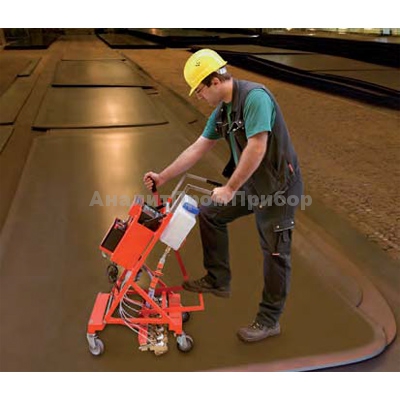

Загрузка...ECHOGRAPH 1094 – многоканальный переносной ультразвуковой дефектоскоп для проведения тестов в стационарном или передвижном режиме. Основу работы прибора составляют технологии, зарекомендовавшие себя в устройстве ECHOGRAPH 1090. Мультиплекс позволяет работать с 8 каналами. Во время проведения теста все 8 А-сканов отображаются одновременно (режим наложения). Время задержки передатчиков и адаптации усилителей можно настроить индивидуально для каждого канала или датчика. При работе в одноканальном режиме прибор оценивает дефекты при помощи методов DAC (дистанционно-амплитудная коррекция) и DGS (амплитуда-расстояние-диаметр).
Мультиплексор: это устройство позволяет подключать до 8 датчиков к ECHOGRAPH 1094. Результаты обнаружения дефектов на каждом канале отображаются в нижней части экрана.
Управление портами: По запросу к прибору можно подключить светодиодный индикаторный модуль. Благодаря этому устройству обнаружение дефектов будет видно издалека и даже с плохим освещением.
Особенности ECHOGRAPH 1094:
- А-скан каждого канала в режиме настройки отображается отдельно на дисплее, в режиме тестирования все каналы отображаются одновременно.
- Возможно измерение толщины стенки (в одноканальном режиме).
- Во многоканальном режиме слежение за толщиной стенки осуществляется в рамках области допустимых отклонений. Создание сигнала дефекта, если толщина находится за пределами обозначенной.
- Порты для сигналов дефектов, входа триггера и датчиков расположены на задней панели.
- Важные настройки можно вызывать при помощи горячих клавиш.
- Время задержки сигналов передатчика (до 3800 наносек.) можно настроить индивидуально для каждого канала.
- Адаптация усилителя так же настраивается отдельно для каждого канала с -11 дБ до +11 дБ.
- Компактный алюминиевый корпус для работы в жестких условиях.
- Наличие мастера для настройки инструментов, например, определения задержки датчика, настройки работы дисплея и т.д.
- Возможно отображение контрольного А скана.
- Наличие различных выходов (монитор 1 и 2) для каждого канала.
- Простое управление инструментами (старт теста и вывод значений), поскольку требуется только один внешний контрольный сигнал. Внешний сигнал «PEN» запускает измерение.
- Возможна «заморозка» кривой динамики эхо сигнала.
- Частота повторения импульса: 8 – 3000 Гц.
- Триггер: внутренний, внешний (вход/выход), первый эхо-сигнал
- Совместимость со стандартом EN 12668-1
Технические характеристики ECHOGRAPH 1094:
Тип экрана:
- Цветной ЖК дисплей, пропускающего типа, активно-пассивный, читаемый при дневном свете, с подсветкой
- Размер: 143.4 x 79.3 мм
- Разрешение: 400 x 240 точек
- Размер развертки типа А (А скан): 142 x 73.5 мм
Диапазон измерения:
- Диапазон временной развёртки: сталь 2.5 – 4850 мм
- Скорость звука: 100 – 15000 м/сек с шагом 1 м/сек
- Задержка временной развёртки: 0 – 3000 мм с шагом 0,1 мм
- Линейность временной развёртки: + 0.5 % ширины экрана
Передатчик:
- Количество: 2 (разрешение и питание)
- Форма импульсов: монополярный (негативный) стрелочный импульс
- Затухание: 10, 50, 220, без сопротивления [Ω] / мультиплексный режим: фиксированное значение
- Частота повторения импульса: 8 — 1500 Гц (в зависимости от длины, настраивается от -85 % до +50 % с шагом 1 %)
- Триггер: внутренний, внешний, первый эхо-сигнал
Питание:
- Работа от сети: 85 — 264 В, переменный ток, 47 — 63 Гц, вывод: 12 В, постоянный ток, рабочая температура: 0 — +50°C, температура хранения: -40 — +85°C, допустимая влажность: 5 — 95 %
- Автоматическое выключение: в случае низкого напряжения в сети или при работе от батареи
Внешний вид:
- Габариты (ВxШxГ): 130x330x340 мм
- Вес: 4.3 кг
- Порты: 2 x Lemo 1 (для датчиков), связь с ПК: USB, порт D-sub (9 контактов) триггер (вход), порт D-sub (9 контактов) аналоговый вывод значений дефекта, порт D-sub (25 контактов) TTL вывод значений дефекта, выход VGA (15 контактов), 16 коннекторов BNC для подключения тонкого коаксиального кабеля (для датчиков), разъём питания 12 В (3 контакта)
