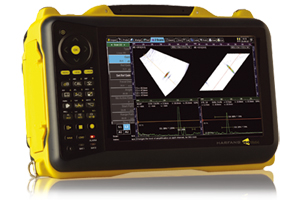

УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП HARFANG VEO

УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП HARFANG VEO — уникальное сочетание мощности и производительности.

Ультразвуковой дефектоскоп на фазированной решеткеHARFANG VEO еще раз подтверждает репутацию компанииSonatest как разработчика инновационного и высокотехнологичного оборудования.VEO сочетает в себе высокую производительность, новые возможности, простое управление, универсальность и надежность.

Технология ультразвуковых ФАР зарекомендовала себя как передовое средство для неразрушающего контроля. Метод контроля ФАР позволяет пользователю устанавливать такие параметры как диапазон углов сканирования и фокальное расстояние для получения изображения внутреннего состояния объекта контроля, обеспечивая при этом высокую выявляемость дефектов и скорость контроля. Вся информация получаемая при контроле обрабатывается и записывается для получения отчета. Программное обеспечение ультразвукового дефектоскопа содержит в себе подробные файлы помощи, которые помогут разобраться в настройках.

Стандартными задачами для ультразвуковго дефектоскопа HARFANG VEO являются контроль сварных соединений, составление карты коррозии и контроль композитных материалов.

Простота ультразвукового дефектоскопа HARFANG VEO

Интуитивное и логичное меню ультразвукового дефектоскопа HARFANG VEO позволяет ускорить рабочий процесс. Интегрированная Помощь, Мастеры настроек и Системы предварительного расчета гарантируют оптимальное использование возможностей дефектоскопа. Предварительное 3D моделирование процесса сканирования выдает визуальную информацию об охватываемой области контроля, что позволяет легко подобрать оптимальные настройкиприбора для решения Вашей задачи.

Этот режим также поддерживается при контроле несколькими преобразователями.

Быстрые и эффективные «мастера настроек» скорости звука, ВРЧ, DAC, TOFD и кодировщика положения являются неотъемлемой частью ПО ультразвукового дефектоскопа HARFANG VEO. Система простых индикаторов на экране дефектоскопа позволяют оператору быстро проверить правильность калибровки перед началом контроля.

• 16:64
• Встроенный TOFD
• Превосходное изображение
• 100% цифровая запись данных
• Высокая скорость сканирования
• Мультисканирование
• Одновременная работа с ФАР & A-Скан
• Мгновенный расчёт Фокальных законов
• Удобство формирования отчётов

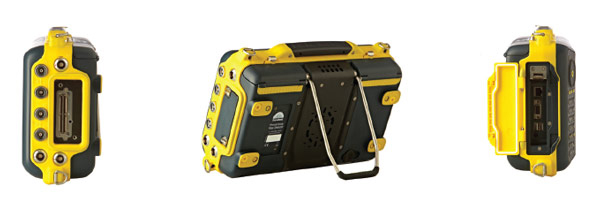

• Защищённость корпус IP 65
• Удобные модули настройки
• 3D Моделирование процесса сканирования
• База данных по настройкам ПЭП
• ВРЧ, DAC, АРД, ACG
• 16 битная архитектура
• Возможность записи данных на внешни USB-носители
• Работа с роликовыми ФАР преобразователями
• Горячая замена батарей

Возможности ультразвукового дефектоскопа HARFANG VEO

Мощная платформа ультразвукового дефектоскопа HARFANG VEO открывает новые функциональные возможности для решения задач ультразвукового контроля с использованием фазированных решёток. Предварительное 3D моделирование процесса контроля позволяет оператору менять расположение преобразователей на объекте и исходя из полученных данных, оптимизировать настройки, также модель контроля может быть отражена в общем отчёте.

Фокальные законы пересчитывается мгновенно после подтверждения любых изменений настроек.

Разрешение по углу составляет 0,1 градуса при 1024 фокальных законах. Возможность одновременного вывода нескольких сканов от разных преобразователей на экран дефектоскопа повышает производительность. Ультразвуковой дефектоскоп HARFANG VEO позволяет работать с S/L/C сканами, строить виды объекта контроля Сверху и Сбоку. Реализована возможность одновременной работы в TOFD и ФАР, при высокоскоростной цифровой запись 100 % данных контроля, с сохранением формы каждого сигнала.

Ультразвуковой дефектоскоп HARFANG VEO оснащён двумя независимыми каналами с генераторами по 400 В для работы с стандартными одноэлементными преобразователями для работы на объектах с высоким затуханием или больших толщинах. Впечатляющие характеристики цифровой платформы основанной на 16 битной архитектуре позволяют получать чёткие изображении сканов за счёт высокопроизводительного аналого-цифрового преобразователя.

Удобные измерительные инструменты позволяют мгновенно определить размеры дефекта и его координаты в объекте контроля. Помимо стандартных декартовых и полярных курсоров вультразвуковом дефектоскопе HARFANG VEO реализованы 2D и гиперболические курсоры для использования c TOFD.

Антибликовый цветной TFT LCD дисплей ультразвукового дефектоскопа HARFANG VEO обладает высочайшим качеством отображения в любых условиях, в том числе и при отрицательных температурах.
