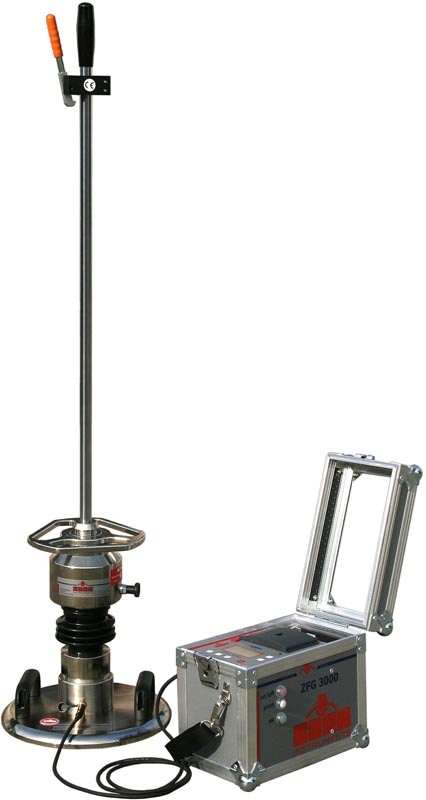

ЭЛЕКТРОННЫЙ ДИНАМИЧЕСКИЙ ПЛОТНОМЕР ГРУНТА ZFG 3000
Загрузка...
ZFG3000 от немецкой компании ZORN Instruments — электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Сущность данного метода описана в CТ СЭВ 5497-86. Прибор ZFG 3000 предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения. Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.
ZFG 3000 позволяет выполнять в полевых условиях:
- измерение динамического модуля упругости грунта Еvd
- оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости
- определение коэффициента уплотнения грунта
- определение географических координат точки измерения (модификация ZFG 3000 GPS)
- построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
- печать результатов проведенных измерений с помощью встроенного термопринтера
Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3000 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.
ZFG 3000 применяется при выполнении следующих видов работ:
- Cтроительство авто и ЖД дорог
- Взлетно-посадочные полосы
- Земляные работы, подземное строительство
- Дамбы и склоны
- Зернистые прослойки
- Засыпка траншей
- Откаточные пути
- Стабилизация почвы
- Засыпка опор
- Отвальные группы
- Контроль за уплотнением
Преимущества:
- Простота использования
- Все измерения выполняются одним человеком
- Время одного измерения 3 минуты
- Не нужен противовес
- Применим в маленьких траншеях
- Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле
- Карта памяти для простого переноса данных на ПК
- Полностью графический дисплей
- Низкое энергопотребление измерительного блока
- Высокая степень защиты от воды и пыли позволяет работать даже при плохих погодных условиях
Принцип действия:
Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd)
Порядок измерений:
- Шаг 1:
Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту. - Шаг 2:
Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.Шаг 3:
Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений. - Шаг 4:
Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер.
На дисплей выводятся:
- три осадки с характеристическими кривыми осадки и средним значением
- три скорости осадки со средним значением
- координаты положения, географическая долгота и широта (только в модификации ZFG 3000 GPS)
- соотношение s/v между осадкой и скоростью осадки
- значение динамического модуля упругости Evd
* Цена прибора ZFG 3000 составляет 6 900 ЕВРО. Оплата производится по курсу ЦБ РФ на день платежа.»
Технические данные электронного динамического плотномера грунтов ZFG 3000
|
Устройство нагрузки
|
||
| Общий вес | 15 кг | 20 кг |
| Вес падающего устройства | 10 кг | 15 кг |
| Максимальная сила воздействия | 7,07 kN | 10,6 kN |
| Время воздействия, мс | 17,0 ± 1,5 | 17,0 ± 1,5 |
| Материал | никелированная + хромированная сталь | никелированная + хромированная сталь |
| Загрузочная пластина | ||
| Диаметр | 300 мм | 300 мм |
| Толщина пластины | 20 мм | 20 мм |
| Общий вес | 15 кг | 15 кг |
| Материал | никелированная + хромированная сталь | никелированная + хромированная сталь |
| Электроника | ||
| Аккумулятор | 4,8 B, 3,5 Ah | 4,8 B, 3,5 Ah |
| Защита от влаги и пыли | IP64 | IP64 |
| Графический дисплей | 128 x 64 | 128 x 64 |
| Диапазон измерений осадки | 0,3 — 10 мм | 0,3 — 10 мм |
| Точность измерений осадки | ± 0,02 мм | ± 0,02 мм |
| Диапазон измерений Evd | <70 MN/m² | <105 MN/m² |
| Диапазон рабочих температур | 0 — 50ºС | 0 — 50ºС |
Таблица корреляции динамического модуля упругости, статического модуля упругости и коэффициента уплотнения грунта *
| Тип грунта | Динамический модуль упругости | Статический модуль упругости | Коэффициент уплотнения |
| EVD, MN/m2 | EV2, MN/m2 | КУ | |
| Смешанный гравий GWМелкозернистый гравий GI | ≥60 | ≥120 | ≥1,03 |
| ≥50 | ≥100 | ≥1,00 | |
| ≥40 | ≥80 | ≥0,98 | |
| ≥35 | ≥70 | ≥0,97 | |
| Крупнозернистый гравий GE | ≥40 | ≥80 | ≥1,00 |
| Крупнозернистый песок SE | |||
| Смешанный песок SW | ≥35 | ≥70 | ≥0,98 |
| Мелкозернистый песок SI | ≥32 | ≥60 | ≥0,97 |
| Грунты смешанные и мелкой фракции | ≥25 | ≥45 | ≥1,00 |
| ≥15 | ≥30 | ≥0,97 | |
| ≥10 | ≥20 | ≥0,95 |
* — по данным Института по строительным материалам и инженерии грунта г.Ветцлар (Германия).
Плотность предварительно уплотненного грунта ρ можно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρmax, по формуле:
ρ = ρmax х Ку
Максимальная плотность грунта может быть определена по ГОСТ 22733-77
