EM2020 Встраиваемые диагностические модули

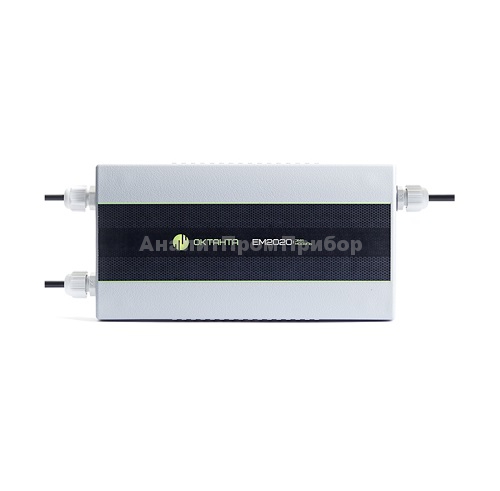

Загрузка...EM2020 – встраиваемый ЭМА модуль с преобразователем и программным обеспечением. Представляет собой систему для проведения толщинометрии и дефектоскопии стального листа, стальных труб, изделий из алюминия и других металлов при помощи ЭМАП.
В качестве ЭМА преобразователя могут поставляться: ЭМАП с прямым вводом акустической волны, ЭМАП с наклонным вводом акустической волны, ЭМАП для формирования и приёма поверхностных волн Релея, ЭМАП с формированием головных волн, ЭМАП для формирования и приёма нормальных акустических волн (Лэмба).

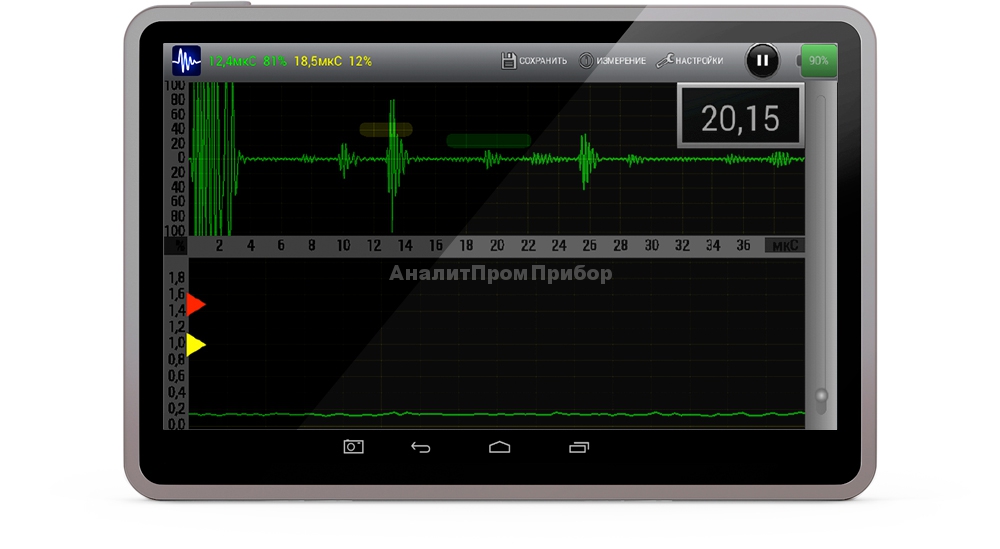

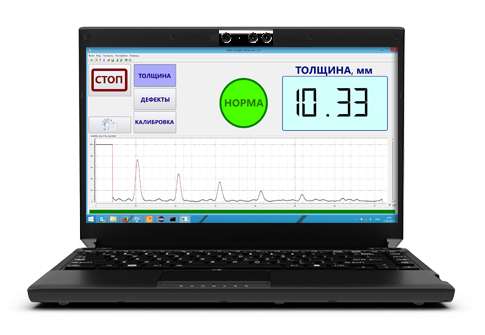

Интерфейсом для соединения компьютера и модуля могут использоваться: USB, RS422/RS485, CAN, Ethernet, WiFi, RF433МГц/866МГц, GSM. В качестве программного обеспечение может использоваться, как наше ПО написанное под Windows, так и разработанное ПО по техническим требованиям заказчика, написанное, как под Windows, так и под другие операционные системы, например, ОС Android. Программное обеспечение позволяет отображать информацию на А, B и С сканах (для B и С сканов необходима информация о положении датчика), работать со стробами, реализованы различные цифровые фильтры, в том числе, согласованная фильтрация для точного определения положения эхосигналов, когерентные накопления для повышения соотношения сигнал/шум, реализованы различные механизмы отбраковки
Технические характеристики толщиномера EM2020
Диапазон измеряемых толщин0мм-100ммПогрешность измерения толщины0,04ммДиапазон угла ввода для поперечных волн в стальном объекте контроля0..4, 25..40Возможный вид поляризации поперечной волныВертикально поляризованная волна, горизонтально поляризованная волна, радиально поляризованная волна
| Тип возбуждаемых волн | Для стали: SH,SV,Релея, Лэмба Для немагнитных металлов: L,SH,SV, Релея, Лэмба |
| Диапазон угла ввода для поперечных волн в немагнитном металлическом объекте контроля | 0..4, 25..45 |
| Диапазон угла ввода для продольной волны в немагнитном металлическом объекте контроля | 0..4 |
| Частотный диапазон | 100кГц…10Мгц |
| Потребляемая мощность | От 3Вт до 40Вт в зависимости от скважности зондирующих импульсов |
| Максимальное количество измерений в секунду | 50 |
| Напряжение питания | По требованию заказчика |
| Рабочий температурный диапазон | -20…+50 |
| Габаритные размеры | 170 x 100 x 40 мм, Могут быть изменены по требованию заказчика. |
