FI-500 FiberInspector™ — волоконно-оптический эндоскоп для осмотра торцевых поверхностей оптоволоконных кабелей с системой освещения PortBright™.

Загрязненные торцевые поверхности оптоволокна — это основная причина проблем в одномодовых и многомодовых волоконно-оптических системах. FI-500 FiberInspector Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей. Устройство очень просто в использовании. Просто подключите кабель в FI-500 и нажмите кнопку AF. Через несколько секунд появится четкое и ясное изображение торцевой поверхности оптоволокна. Если вы работаете в труднодоступном месте или вам не удается получить стабильное изображение, просто нажмите на кнопку паузы для фиксации изображения.

Используемые сегодня коммутационные панели с высокой плотностью оптоволокна осложняют осмотр. Обнаружение кабеля или порта для тестирования может оказаться трудной задачей, особенно в условиях слабого освещения, в большинстве центров обработки данных и коммутационных шкафах.

Устройство FI-500 разработано для упрощения процедуры осмотра. Встроенный фонарик системы PortBright помогает находить правильный порт или кабель. Компактный щуп прибора позволяет осматривать узкие места и снабжен упрощающими управление кнопками. Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее 320 x 240 для проведения более детального осмотра.

FI-500 FiberInspector Micro заполняет пробел между ручными и полностью автоматическими видеомикроскопами и эндоскопами. FI-500 отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.

Ручные эндоскопы просты в обращении, но они неэффективны на коммутационных панелях или при наличии высокой плотности оптоволокна. Необходимость держать их у одного глаза и закрывать другой глаз обычно вызывает дискомфорт и не является практичной, особенно в темном помещении.

Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.

Технические характеристики Fluke Networks FI-500:

Fluke Networks FI-500
Общие характеристики видеомикроскопа FI -500
Диапазон температур без использования адаптера питания Рабочая: от 0 °C до +50 °C
Хранение: от -30 °C до +60 °C
Диапазон температур при использовании адаптера питания Рабочая: от 0 °C до +40 °C
Хранение: от -20 °C до +60 °C
Диапазон влажности Рабочая: от 0 % до 95 % °C (от 0 °C до +50 °C) относительной влажности без конденсата
Хранение: от 0 % до 95 % (от 35 °C до 45 °C) относительной влажности без конденсата
Высота над уровнем моря Рабочая: 4 000 метров
Хранение: 12 000 метров
Вибрация 2 G, от 5 Гц до 500 Гц
Ударная нагрузка Испытание методом падения с высоты 1 метра
Безопасность IEC 61010-1 3-е издание IEC 62133
Дисплей
Увеличение 1-кратное, 2-кратное, 4-кратное
Кадров в секунду ≥12
Тип батареи* Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч
Время работы батареи* 3 часов непрерывного использования датчика 6 часов обычного использования датчика
Время зарядки 4 часа минимум
Адаптер питания Вход: от 100 до 240 В (переменный ток)±10 %, 50/60 Гц Выход: 6 В (постоянный ток), 3 А максимум класс II
Дисплей 3,2-дюймовый ЖК-экран, 320 x 240
Обновления программного обеспечения Обновления можно устанавливать с USB-накопителей
Вход USB 2.0, тип A
Размеры 140 мм x 80 мм x 39 мм
Масса 275 г
Щуп
Увеличение 200-кратное. Функция масштабирования имеет настройки 1-кратного, 2-кратного и 4-кратного увеличения
Тип камеры 5 Мегапиксельный 1/4-дюймовый CMOS-датчик
Поле обзора 610 мкм x 460 мкм
Разрешение 1 мкм
Источник света Светодиод, более 100 000 ч. работы
Освещение торцевой поверхности Коаксиальный синий светодиод
Освещение портов Белые светодиоды — 2 шт.
Мощность Обеспечивается через USB-интерфейс
Выход Видеовыход через USB 2,0 интерфейс
Размеры 117 мм x 51 мм x 23 мм (длина зависит от крышки адаптера)
Масса 125 г (без наконечника адаптера)

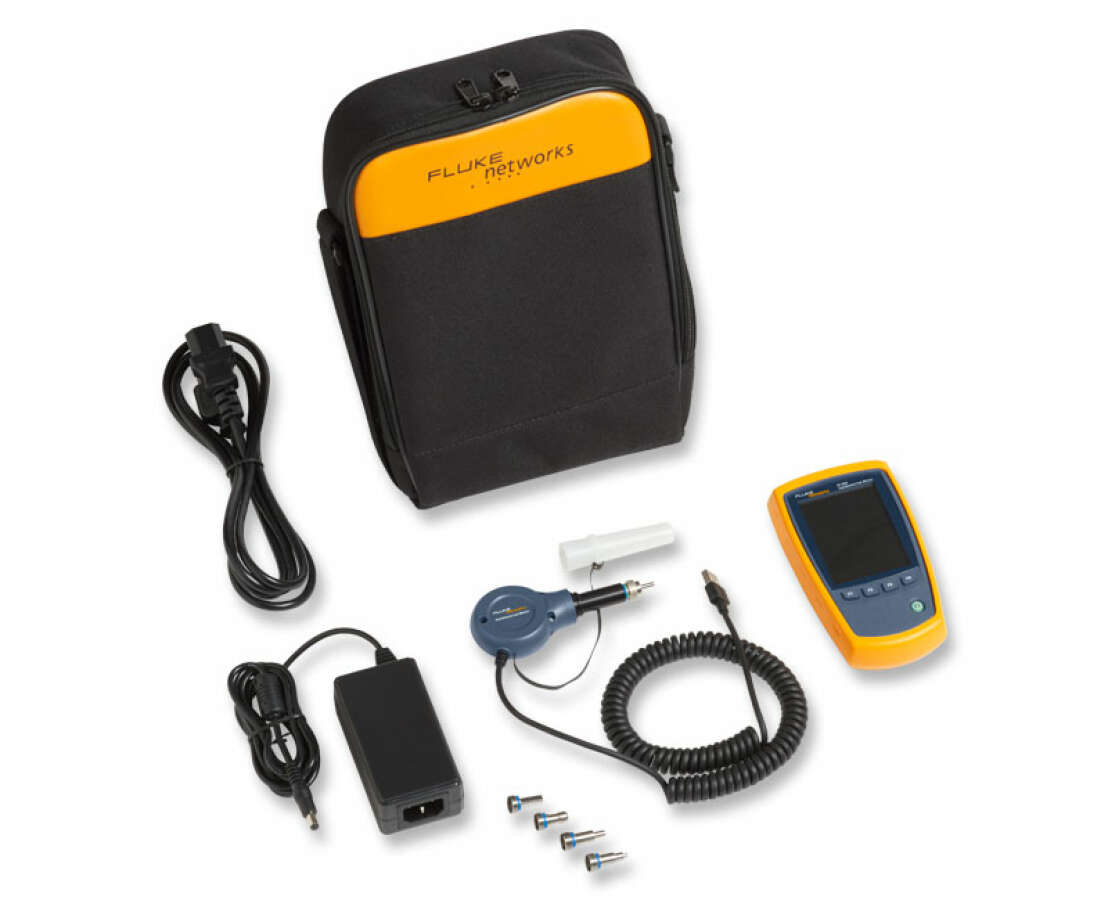

Комплект поставки Fluke Networks FI-500:

  • FI-500 FiberInspector
  • Наконечники UPC (SC, LC, 1,25 мм и 2,50 мм) – 4 шт.
  • Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч
  • Блок питания
  • Мягкая сумка для переноски
