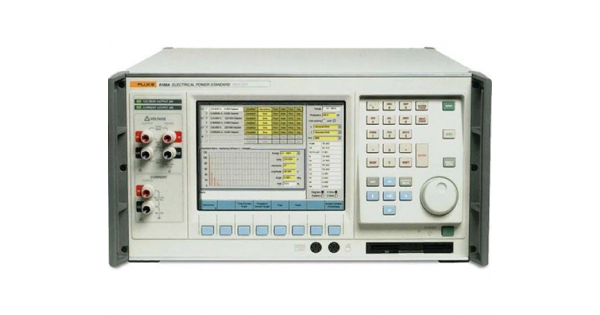

Эталон электропитания Fluke 6120B/80A/CLK
Загрузка...
Fluke 6105A и Fluke 6100B заменяют калибратор электрической мощности Fluke 6100A. Эти новые модели имеют такую же точность и характеристики относительно оценки качества электрической мощности, как и предыдущие, что позволяет им с легкостью удовлетворять требованиям к современным эталонам для проверки качества электроэнергии. Кроме этого, они обеспечивают столь же высокую точность измерений, что и лучшие модели измерительных устройств для синусоидальных сигналов. В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke 6101B. Лишь несколько систем могут обеспечивать в течение одного года точность энергии 0,007 % (66 миллионных долей), которую обеспечивает Fluke 6105A для синусоидальных сигналов. Сигналы с сильными нелинейными искажениями подаются с аналогичной точностью в соответствии с национальными и международными стандартами. Выбор между Fluke 6105A и Fluke 6100B зависит от требуемого уровня точности. Обе модели отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. Fluke 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %. Fluke 6105A следует использовать в случаях, когда требуется максимальная точность, в частности для калибровки измерителей вторичных эталонов, счетчиков потребления электроэнергии и для типовых испытаний. Fluke 6105A обеспечивает точность, требуемую для проверки работы вторичных эталонов, например, производимых компаниями Radian Research, Zera и MTE. Fluke 6105A и Fluke 6100B применяются для широкого диапазона контрольно-измерительных приборов для оценки электроэнергии, включая:
- вольтметры переменного тока;
- амперметры переменного тока;
- трансформаторы тока;
- измерители фликкера;
- измерители угла сдвига фаз;
- измерители коэффициента мощности;
- анализаторы мощности;
- регистратор электроэнергии;
- тестеры релейных преобразователей электроэнергии;
- вольтамперметры;
- измерители реактивной мощности;
- трансформаторы напряжения;
- ваттметры (для 3- или 4-проводных цепей);
- счётчики электроэнергии и другие.
Назначение двухфазной системы (основной эталон Fluke 6100B и вспомогательный эталон Fluke 6101B) Fluke 6120B
Валидация качества электрической мощности и энергии, которая осуществляется с помощью Fluke 6105A и Fluke 6100B, требуется в различных сферах деятельности:
- В Национальных институтах измерений (National Measurement Institutes) для обеспечения точных несинусоидальных сигналов и фантомной мощности для различных исследовательских задач;
- В научных исследованиях и разработках для валидации функций и точности опытных образцов и образцов из первой промышленной партии;
- В производственных испытаниях для подтверждения правильности и воспроизводимости результатов при проведении измерений на каждом изготовленном устройстве;
- При сервисном обслуживании и калибровке оборудования с целью подтверждения соответствия изделия спецификациям в течении срока эксплуатации;
- В метрологических лабораториях для калибровки вторичных эталонов, которые применяются для крупномасштабной промышленной калибровки измерителей качества электрической мощности и энергии.
Fluke 6105A и Fluke 6100B подают такие сигналы, которые позволяют эффективно, быстро и не требуя высокой квалификации оператора, выполнить вышеуказанные процедуры. Более того, они обеспечивают полное и точное проведение испытаний, а также соответствие результатов всех измерений национальным и международным стандартам. Fluke 6100B позволяет подавать комплекс сигналов для оценки качества электроэнергии с исключительной точностью более одной, двух, трех или четырех фаз независимо и одновременно. Fluke 6105A и Fluke 6100B являются еще более эффективными и обеспечивают более широкие возможности для калибровки электроэнергии. Более того, эти новые устройства имеют большую эксплуатационную гибкость по сравнению с Fluke 6100B.
До настоящего время для системы на три фазы понадобился бы один Fluke 6100B (в качестве основного блока) и два Fluke 6101A (в качестве вспомогательных блоков). Основные блоки Fluke 6100B и Fluke 6105A могут использоваться в качестве вспомогательных, для чего необходимо просто переключить кабели. Это предоставляет намного больше вариантов комбинации устройств в различные системы. К доступному ранее дополнительному модулю 80A был добавлена новый модуль 50A. Модуль 50А можно настроить таким образом, что все диапазоны тока будут доступны на одних и тех же клеммах.
Фантомная мощность
Fluke 6100B и Fluke 6105A могут подавать строгое синусоидальное напряжение до 1008 В и ток до 21 А. Мощность на клеммах вывода напряжения для поддерживаемых устройств, потребляющих мощность линии, на которой они измеряются, или для цепи с параллельным подключением нескольких устройств, может быть вплоть до 50 ВА. Пиковое напряжение на выходе тока, откуда он подается в устройства, включая длинные трассы кабеля, разъемы и переключатели, или в цепи с параллельным подключением нескольких устройств может составлять вплоть до 14 В. Ток на выходе также может создавать дополнительное напряжение с целью симуляции сигналов, которые может генерировать преобразователь или токовый зонд. Модули 50А и 80А обеспечивают более высокие значения переменного тока на выходе.
Кроме устанавливаемых пользователем значений V, I и угла сдвига фаз на экране отображаются рассчитанные значения активной мощности (W), кажущейся мощности (VA), реактивной мощности (VAR) и коэффициента мощности (PF). Реактивная мощность для несинусоидальных сигналов рассчитывается Fluke 6100B и Fluke 6105A с использованием любого из семи методов по выбору пользователя. Если Fluke 6100B и Fluke 6105A соединены в трехфазную схему «Звезда» или трехфазную трехпроводную треугольную схему, пользователь может выбрать режим отображения кажущейся мощности, мощности и реактивной мощности для каждой фазы отдельно или для всех фаз вместе. При выборе методов расчета МЭК или NEMA также будет отображаться трехфазный дисбаланс.
В этом режиме работы Fluke 6100B можно использовать для измерения кажущейся мощности, реактивной мощности, угла сдвига фаз, коэффициента мощности, напряжения и тока на одно- или многофазном устройствах.
Разрешение и точность
Fluke 6100B задает новый стандарт точности эталонов для калибровки электрической мощности. Напряжение и ток генерируются с разрешением вплоть до шести разрядов и погрешностью не более 0,005 % (50 миллионных долей). Настроить фазу можно с разрешением в 1 миллиградус или 10 микрорадиан. Фазовая характеристика является исключительной, с точностью до 3 миллиградусов для Fluke 6100B и 2,3 миллиградуса для Fluke 6105A. В многофазных системах расхождение между фазами напряжений составляет 5 миллиградусов. Комплексные измерения
Fluke 6100B и Fluke 6105A генерируют различные комплексные сигналы, включая:
- фликкер;
- гармоники;
- затухающие и нарастающие;
- интергармоники;
- флуктуирующие гармоники;
- с одновременным наложением.
Многофазный режим работы:
Основные блоки Fluke 6100B и Fluke 6105A обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки Fluke 6100B и Fluke 6105A можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы Fluke 6100B/Fluke 6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.<
Дополнительные модули 80A и 50A
Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.
Дополнительный модуль энергии
Дополнительный модуль энергии добавляет к Fluke 6100B и Fluke 6105A компаратор. Четыре входных канала могут быть индивидуально настроены относительно «Константы измерителя». Пользователь может выбрать эталонное значение. Точность энергии Fluke 6105A столь же высокая, как и у большинства различных внешних устройств. Пользователь Fluke 6100B имеет дополнительную возможность использования внешних вторичных эталонов. Измеряемая энергия сравнивается с эталонным значением и для каждого тестируемого устройства отображается процент ошибки.
Дополнительный модуль тактирующего генератора (CLK)
Дополнительный модуль CLK обеспечивает дополнительный опорный сигнал, доступный на задней панели.
Эталонные сигналы
Как правило, синхронизация систем не проводится по общему сигналу синхронизации, особенно при использовании выборочных методов. Fluke 6100B и Fluke 6105A обеспечивают подачу нижеследующих сигналов.
- Опорный фазовый сигнал. Сигнал КМОП логики с передним фронтом, соответствующим пересечению линии повышения нуля и линии базового напряжения;
- Эталонный испытательный сигнал. Сигнал КМОП логики, синхронизированный с внутренней дискретизацией. Может использоваться для синхронизации дискретизаторов при калибровке системы;
- Эталонный выходной сигнал (доступен только с установленным модулем CLK). Совместимый с ТТЛ эталонный выходной сигнал 10 МГц или 20 МГц, который подается генератором главных синхронизирующих импульсов.
Мягкий запуск Компенсирует пусковой ток устройств, потребляя энергию сигнала напряжения. Пользователь может задать время медленного переключения выхода устройства в рабочий режим от 0 до 10 секунд. Сигналы МЭК 61036 и МЭК 62053
Для большего удобства проведения типовых испытаний и калибровки счётчиков электроэнергии в Fluke 6100B и Fluke 6105A предварительно заданы сигналы, требуемые соответствующими стандартами. Интерфейс пользователя
Интерфейс пользователя Microsoft Windows® делает управление Fluke 6100B и Fluke 6105A легким и простым. Доступ к интерфейсу осуществляется путем комбинации ручек и клавиш передней панели устройства или путем подключения мыши и клавиатуры пользователя. После этого информация о работе устройства отобразится на восьмидюймовом жидкокристаллическом экране с высоким разрешением. Отображается информация о состоянии всех четырех фаз, параллельно с более подробной информацией о заданных или настроенных параметрах тока. На экран можно вывести частотную и временную область текущих типов сигналов, что позволит пользователю оценить эффект настройки управляющих сигналов перед применением их к выходным клеммам. Вспомогательное сенсорное окно помощи в нижней части экрана предоставляет пользователю пошаговое руководство использования устройства, отображая информацию по управлению и сообщения об ошибках. Fluke 6100B и Fluke 6105A можно управлять дистанционно. При работе с многофазными системами управление вспомогательными устройствами осуществляется с помощью основного блока. Fluke 6100B и Fluke 6105A удовлетворяют требованиям стандарта IEEE 488.1 и требованиям дополнительного стандарта IEEE 488.2. Язык программирования соответствует нормативам Стандарта команд программируемого инструмента (SCPI). Настройки комплексного инструмента можно сохранить и повторно загрузить с данного инструмента или сохранить и повторно загрузить с USB-устройства хранения информации.
Технические характеристики Fluke 6120B/80A/CLK:
| Fluke 6120B/80A/CLK | |||
|---|---|---|---|
| Напряжение переменного тока (воспроизведение) | |||
| Диапазон, В | Частота, Гц | Напряжение, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 1,0 — 16 | 16 — 450 | 1,0 — 6,4 | ± (U·122 × 10-6 + 1 мВ) |
| 6,4 — 16 | ± (U·122 × 10-6 + 1 мВ) | ||
| 450 — 850 | 1,0 — 6,4 | ± (U·122 × 10-6 + 1 мВ) | |
| 6,4 — 16 | ± (U·122 × 10-6 + 1 мВ) | ||
| 2,3 — 33 | 16 — 450 | 2,3 — 13,2 | ± (U·122 × 10-6 + 2 мВ) |
| 13,2 — 33 | ± (U·112 × 10-6 + 1,5 мВ) | ||
| 450 — 850 | 2,3 — 13,2 | ± (U·164 × 10-6 + 2 мВ) | |
| 13,2 — 33 | ± (U·150 × 10-6 + 1,5 мВ) | ||
| 5,6 — 78 | 16 — 450 | 5,6 — 31 | ± (U·122 × 10-6 + 2 мВ) |
| 31 — 78 | ± (U·112 × 10-6 + 2 мВ) | ||
| 450 — 850 | 5,6 — 31 | ± (U·164 × 10-6 + 2 мВ) | |
| 31 — 78 | ± (U·150 × 10-6 + 2 мВ) | ||
| 11 — 168 | 16 — 450 | 11 — 67 | ± (U·122 × 10-6 + 4,4 мВ) |
| 67 — 168 | ± (U·112 × 10-6 + 4,4 мВ) | ||
| 450 — 850 | 11 — 67 | ± (U·164 × 10-6 + 4,4 мВ) | |
| 67 — 168 | ± (U·150 × 10-6 + 4,4 мВ) | ||
| 23 — 336 | 16 — 450 | 23 — 134 | ± (U·122 × 10-6 + 8,8 мВ) |
| 134 — 336 | ± (U·112 × 10-6 + 8,8 мВ) | ||
| 450 — 850 | 23 — 134 | ± (U·164 × 10-6 + 8,8 мВ) | |
| 134 — 336 | ± (U·150 × 10-6 + 8,8 мВ) | ||
| 70 — 1008 | 16 — 450 | 70 — 330 | ± (U·164 × 10-6 + 26 мВ) |
| 330 — 1008 | ± (U·158 × 10-6 + 26 мВ) | ||
| 450 — 850 | 70 — 330 | ± (U·190 × 10-6 + 26 мВ) | |
| 330 — 1008 | ± (U·175 × 10-6 + 26 мВ) | ||
| Примечание: U — значение воспроизводимого напряжения | |||
| Напряжение постоянного тока и амплитуды гармонических составляющих | |||
| Диапазон, В | Выходной сигнал, В | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 1,0 — 16 | 0 — 8 | Постоянное | ± (U·122 × 10-6 + 5 мВ) |
| 0 — 4,8 | 16 — 450 | ± (U·122 × 10-6 + 1 мВ) | |
| 450 — 850 | ± (U·164 × 10-6 + 1 мВ) | ||
| 850 — 6 кГц | ± (U·512 × 10-6 + 1 мВ) | ||
| 2,3 — 33 | 0 — 16,5 | Постоянное | ± (U·122 × 10-6 + 1 мВ) |
| 0 — 9,9 | 16 — 450 | ± (U·122 × 10-6 + 2 мВ) | |
| 450 — 850 | ± (U·164 × 10-6 + 2 мВ) | ||
| 850 — 6 кГц | ± (U·512 × 10-6 + 2 мВ) | ||
| 5,6 — 78 | 0 — 39 | Постоянное | ± (U·122 × 10-6 + 24 мВ) |
| 0 — 23 | 16 — 450 | ± (U·122 × 10-6 + 2 мВ) | |
| 450 — 850 | ± (U·164 × 10-6 + 2 мВ) | ||
| 850 — 6 кГц | ± (U·512 × 10-6 + 2 мВ) | ||
| 11 — 168 | 0 — 84 | Постоянное | ± (U·122 × 10-6 + 50 мВ) |
| 0 — 50 | 16 — 450 | ± (U·122 × 10-6 + 4,4 мВ) | |
| 450 — 850 | ± (U·164 × 10-6 + 4,4 мВ) | ||
| 850 — 6 кГц | ± (U·512 × 10-6 + 4,4 мВ) | ||
| 23 — 336 | 0 — 168 | Постоянное | ± (U·122 × 10-6 + 100 мВ) |
| 0 — 100 | 16 — 450 | ± (U·122 × 10-6 + 12 мВ) | |
| 450 — 850 | ± (U·164 × 10-6 + 12 мВ) | ||
| 850 — 6 кГц | ± (U·512 × 10-6 + 12 мВ) | ||
| 70 — 1008 | 0 — 504 | Постоянное | ± (U·166 × 10-6 + 300 мВ) |
| 0 — 302 | 16 — 450 | ± (U·166 × 10-6 + 33 мВ) | |
| 450 — 850 | ± (U·190 × 10-6 + 33 мВ) | ||
| 850 — 6 кГц | ± (U·524 × 10-6 + 33 мВ) | ||
| Примечание: U — значение воспроизводимого напряжения | |||
| Переменный ток (воспроизведение) | |||
| Диапазон, А | Частота, Гц | Ток, А | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,01 — 0,25 | 16 — 450 | 0,01 – 0,1 | ± (I·139 × 10-6 + 6 мкА) |
| 0,1 – 0,25 | ± (I·130 × 10-6 + 6 мкА) | ||
| 450 — 850 | 0,01 – 0,1 | ± (I·182 × 10-6 + 6 мкА) | |
| 0,1 – 0,25 | ± (I·170 × 10-6 + 6 мкА) | ||
| 0,05 — 0,5 | 16 — 450 | 0,05 – 0,2 | ± (I·139 × 10-6 + 12 мкА) |
| 0,2 – 0,5 | ± (I·130 × 10-6 + 12 мкА) | ||
| 450 — 850 | 0,05 – 0,2 | ± (I·182 × 10-6 + 12 мкА) | |
| 0,2 – 0,5 | ± (I·170 × 10-6 + 12 мкА) | ||
| 0,1 — 1 | 16 — 450 | 0,1 – 0,4 | ± (I·139 × 10-6 + 24 мкА) |
| 0,4 — 1 | ± (I·130 × 10-6 + 24 мкА) | ||
| 450 — 850 | 0,1 – 0,4 | ± (I·182 × 10-6 + 24 мкА) | |
| 0,4 — 1 | ± (I·170 × 10-6 + 24 мкА) | ||
| 0,2 — 2 | 16 — 450 | 0,2 – 0,8 | ± (I·139 × 10-6 + 48 мкА) |
| 0,8 — 2 | ± (I·139 × 10-6 + 48 мкА) | ||
| 450 — 850 | 0,2 – 0,8 | ± (I·182 × 10-6 + 48 мкА) | |
| 0,8 — 2 | ± (I·170 × 10-6 + 48 мкА) | ||
| 0,5 — 5 | 16 — 450 | 0,5 — 2 | ± (I·139 × 10-6 + 120 мкА) |
| 2 — 5 | ± (I·130 × 10-6 + 120 мкА) | ||
| 450 — 850 | 0,5 — 2 | ± (I·182 × 10-6 + 120 мкА) | |
| 2 — 5 | ± (I·170 × 10-6 + 120 мкА) | ||
| 1 — 10 | 16 — 450 | 1 — 4 | ± (I·191 × 10-6 + 240 мкА) |
| 4 — 10 | ± (I·164 × 10-6 + 240 мкА) | ||
| 450 — 850 | 1 — 4 | ± (I·267 × 10-6 + 240 мкА) | |
| 4 — 10 | ± (I·250 × 10-6 + 240 мкА) | ||
| 2 — 21 | 16 — 450 | 2 — 8 | ± (I·213 × 10-6 + 720 мкА) |
| 8 — 21 | ± (I·189 × 10-6 + 720 мкА) | ||
| 450 — 850 | 2 — 8 | ± (I·267 × 10-6 + 720 мкА) | |
| 8 — 21 | ± (I·250 × 10-6 + 720 мкА) | ||
| 8 — 80 | 40 — 450 | 8 — 32 | ± (I·265 × 10-6 + 2800 мкА) |
| 32 — 80 | ± (I·250 × 10-6 + 2800 мкА) | ||
| 450 — 850 | 8 — 32 | ± (I·300 × 10-6 + 2800 мкА) | |
| 32 — 80 | ± (I·280 × 10-6 + 2800 мкА) | ||
| Примечание: I – значение воспроизводимой силы тока | |||
| Постоянный ток и амплитуды гармонических составляющих | |||
| Диапазон, А | Выходной сигнал, А | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,01 — 0,25 | 0 — 0,125 | Постоянное | ± (I·139 × 10-6 + 75 мкА) |
| 0 — 0,075 | 16 — 450 | ± (I·139 × 10-6 + 6 мкА) | |
| 450 — 850 | ± (I·182 × 10-6 + 6 мкА) | ||
| 850 — 6 кГц | 505 + 6± (I·505 × 10-6 + 6 мкА) | ||
| 0,05 A — 0,5 | 0 — 0,25 | Постоянное | ± (I·139 × 10-6 + 150 мкА) |
| 0 — 0,15 | 16 — 450 | ± (I·139 × 10-6 + 12 мкА) | |
| 450 — 850 | ± (I·182 × 10-6 + 12 мкА) | ||
| 850 — 6 кГц | ± (I·505 × 10-6 + 12 мкА) | ||
| 0,1 A — 1 | 0 — 0,5 | Постоянное | ± (I·139 × 10-6 + 300 мкА) |
| 0 — 0,3 | 16 — 450 | ± (I·139 × 10-6 + 24 мкА) | |
| 450 — 850 | ± (I·182 × 10-6 + 24 мкА) | ||
| 850 — 6 кГц | ± (I·505 × 10-6 + 24 мкА) | ||
| 0,2 A — 2 | 0 — 1 | Постоянное | ± (I·139 × 10-6 + 600 мкА) |
| 0 — 0,6 | 16 — 450 | ± (I·139 × 10-6 + 48 мкА) | |
| 450 — 850 | ± (I·182 × 10-6 + 48 мкА) | ||
| 850 — 6 кГц | ± (I·505 × 10-6 + 48 мкА) | ||
| 0,5 A — 5 | 0 — 2,5 | Постоянное | ± (I·139 × 10-6 + 1500 мкА) |
| 0 — 1,5 | 16 — 450 | ± (I·139 × 10-6 + 120 мкА) | |
| 450 — 850 | ± (I·182 × 10-6 + 120 мкА) | ||
| 850 — 6 кГц | ± (I·505 × 10-6 + 120 мкА) | ||
| 1 A — 10 | 0 — 5 | Постоянное | ± (I·191 × 10-6 + 3000 мкА) |
| 0 — 3 | 16 — 450 | ± (I·191 × 10-6 + 240 мкА) | |
| 450 — 850 | ± (I·267 × 10-6 + 240 мкА) | ||
| 850 — 6 кГц | ± (I·519 × 10-6 + 240 мкА) | ||
| 2 A — 21 | 0 — 10 | Постоянное | ± (I·213 × 10-6 + 6000 мкА) |
| 0 — 6 | 16 — 450 | ± (I·213 × 10-6 + 720 мкА) | |
| 450 — 850 | ± (I·267 × 10-6 + 720 мкА) | ||
| 850 — 6 кГц | ± (I·665 × 10-6 + 720 мкА) | ||
| 8 A — 80 | |||
| 0 — 24 | 40 — 450 | ± (I·265 × 10-6 + 2800 мкА) | |
| 450 — 850 | ± (I·300 × 10-6 + 2800 мкА) | ||
| 850 — 3 кГц | ± (I·690 × 10-6 + 2800 мкА) | ||
| Примечание: I – значение воспроизводимой силы тока | |||
| Переменное напряжение на токовых клеммах (воспроизведение) | |||
| Диапазон, А | Частота, Гц | Выходной сигнал, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,05 — 0,25 | 16 — 450 | 0,05 — 0,1 | ± (U·200 × 10-6 + 30 мкВ) |
| 0,1 — 0,25 | ± (U·200 × 10-6 + 30 мкВ) | ||
| 450 — 850 | 0,05 — 0,25 | ± (U·231 × 10-6 + 30 мкВ) | |
| 0,15 — 1,5 | 16 — 450 | 0,15 — 0,6 | ± (U·200 × 10-6 + 50 мкВ) |
| 0,6 — 1,5 | ± (U·200 × 10-6 + 40 мкВ) | ||
| 450 — 850 | 0,15 — 1,5 | ± (U·231 × 10-6 + 50 мкВ) | |
| 1 — 10 | 16 — 450 | 1 — 4 | ± (U·200 × 10-6 + 300 мкВ) |
| 4 — 10 | ± (U·200 × 10-6 + 240 мкВ) | ||
| 450 — 850 | 1 — 10 | ± (U·231 × 10-6 + 300 мкВ) | |
| Примечание: U — значение воспроизводимого напряжения | |||
| Фазовый сдвиг между током и напряжением | |||
| Для всех диапазонов напряжения (от 16 В до 1008 В) | Компоненты напряжения и тока > 40 % от диапазона | Компоненты напряжения или тока от 0,5 % до 40 % от диапазона | |
| Диапазон тока, А | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | |
| 0,25 — 5 | 16 — 69 | 0,003 ° | 0,010 ° |
| 69 — 180 | 0,005 ° | 0,017 ° | |
| 180 — 450 | 0,015 ° | 0,050 ° | |
| 450 — 850 | 0,030 ° | 0,070 ° | |
| 850 — 3 кГц | 0,150 ° | 0,200 ° | |
| 3 кГц — 6 кГц | 0,300 ° | 0,450 ° | |
| 5 — 21 | 16 — 69 | 0,004 ° | 0,013 ° |
| 69 — 180 | 0,007 ° | 0,023 ° | |
| 180 — 450 | 0,020 ° | 0,065 ° | |
| 450 — 850 | 0,040 ° | 0,080 ° | |
| 850 — 3 кГц | 0,200 ° | 0,250 ° | |
| 3 кГц — 6 кГц | 0,400 ° | 0,600 ° | |
| 20 — 80 | 16 — 69 | 0,004 ° | 0,016 ° |
| 69 — 180 | 0,008 ° | 0,028 ° | |
| 180 — 450 | 0,025 ° | 0,080 ° | |
| 450 — 850 | 0,050 ° | 0,100 ° | |
| 850 — 3 кГц | 0,250 ° | 0,300 ° | |
| Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы | |||
| Параметр | Значение | ||
| Диапазон установок | ± 30 % от установленных значений величин | ||
| Разрешение установки глубины модуляции | 0,001 % | ||
| Форма огибающей модуляции | Прямоугольная, квадратная или синусоидальная | ||
| Коэффициент заполнения (Duty cycle) (форма — прямоугольная) | 0,01 % до 99,99 %; точность = ± 31 мкс | ||
| Единицы модуляции | 0,5 Гц до 40 Гц | ||
| Частота или изменения в минуту | 1,0 CPM до 4800 CPM | ||
| Установка напряжения | Точность индикации Pst | ||
| от 220 В до 240 В | ± 0,25 % | ||
| от 115 В до 125 В | ± 0,25 % | ||
| Характеристики падений напряжения/повышений напряжения | |||
| Пусковая схема задействована (in requirement) | Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс | ||
| Либо: Задержка пусковой схемы Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала |
от 0 до 60 секунд ± 31 мкс ± 180 °, ± 31 мкс |
||
| Минимальная длительность падения напряжения/повышения напряжения | 1 мс | ||
| Максимальная длительность падения напряжения/повышения напряжения | 1 минута | ||
| Минимальная амплитуда падения напряжения | 0 % от номинального выходного напряжения | ||
| Максимальная амплитуда повышения напряжения | Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала | ||
| Период линейного нарастания/линейного снижения | Устанавливаемый от 100 мкс до 30 секунд | ||
| Дополнительное повторение с задержкой | от 0 до 60 секунд ± 31 мкс | ||
| Выход пусковой схемы из задержки | от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения | ||
| Отключение пусковой схемы (Trigger out) | Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс | ||
| Общие характеристики | |||
| Диапазон рабочих температур, °C | 5 — 35 | ||
| Температура хранения, °C | 0 — 50 | ||
| Время прогрева, час. | 1 | ||
| Максимальная относительная влажность при работе | 80 % | ||
| Максимальная относительная влажность при хранении | 95 % | ||
| Напряжение, В | 100 – 240 ± 10 % | ||
| Частота, Гц | 47 — 63 | ||
| Максимальная потребляемая мощность, В·А: — при напряжении 100 -130 В — при напряжении 130 В — 260 В |
1000 1250 |
||
Комплект поставки Fluke 6120B/80A/CLK:
- Двухфазная система Fluke 6120B/80A/CLK (основной эталон Fluke 6100B и вспомогательный эталон Fluke 6101B) с опциями 80 A и Clock — 1
- Комплект измерительных щупов — 2
- Сетевой шнур — 2
- Краткое руководство по вводу в эксплуатацию — 2
- Руководство по эксплуатации и обслуживанию — 2
- CD-диск, содержащий техническую документацию в электронном виде — 1
- Методика поверки
