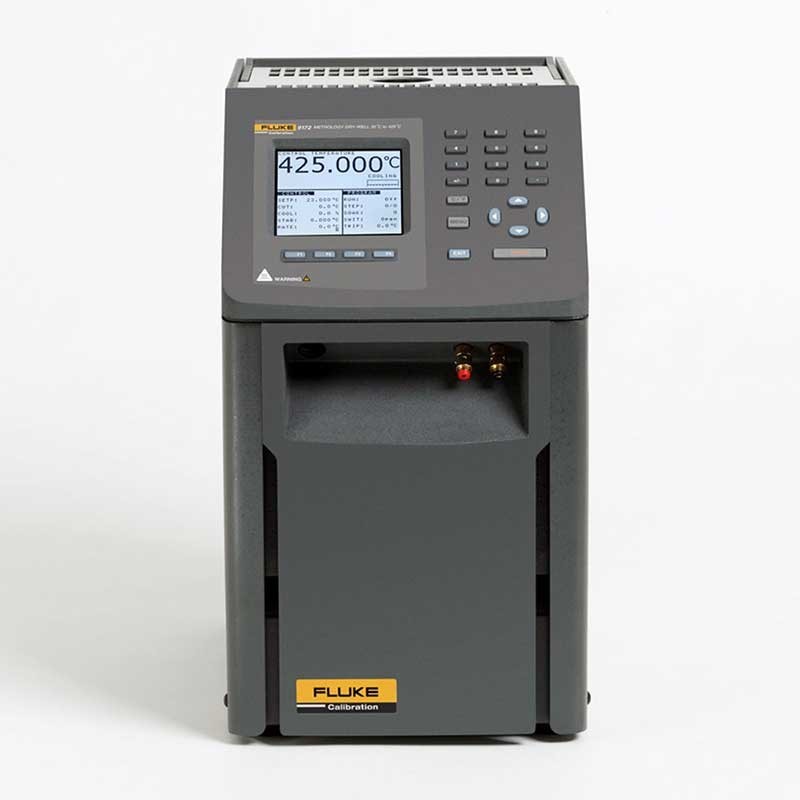

Сухоблочный калибратор температуры Fluke 9173-F-256
Загрузка...
Сухоблочный калибратор температуры Fluke 9173-F-256 используется для высокоточной настройки и проверки температурных датчиков производственного оборудования. С помощью этого прибора можно обеспечить нагрев тестового блока в пределах от + 50 до + 700 оС и поддерживать температуру с высокой точностью. Эта модель оснащена алюминиево-бронзовой вставкой, имеет эталонное отверстие диаметром в 0,635 см и измерительные сравнительные отверстия.
Особенности устройства:
- Поддержка температурного плато со стабильностью в пределах 0,005оС, которая ранее могла быть достигнута только в жидкостных калибраторах.
- Высокая радиальная равномерность для уменьшения погрешности калибровки при нагреве датчиков.
- Отклонение температуры от заданного значения не более чем на 0,005оС при увеличении нагрузки на калибратор из-за опускания в блок большого количества сенсоров.
Сухоблочная конструкция
В нагревательном блоке калибратора измерителей температур отсутствует масло, в которое погружаются датчики и сенсоры при их настройке. Поэтому прибор имеет минимальные габариты и относительно небольшой вес. Его используют в лабораторных условиях и непосредственно на производстве.
Автономное использование
Fluke 9173-F-256 имеет собственные органы управления на передней панели и графический жидкокристаллический экран. С их помощью производится управление и программирование калибратора без использования стороннего программного обеспечения. При необходимости ПК подключается к калибратору для запуска автоматизированных сценариев калибровки.
Большая глубина погружения
Этот параметр в калибраторе модели 9173 составляет 203 мм. В устройстве производится калибровка больших по размеру сенсоров и реле. При этом достигается равномерный нагрев датчика в блоке и отсутствие погрешностей из-за слишком малой глубины погружения.
Технические характеристики Fluke 9173-F-256:
| Fluke 9173-F-256 | |
|---|---|
| Технические характеристики | |
| Диапазон (при температуре окружающей среды 23 °C) |
от 50 до 700 °C† |
| Точность показаний | ± 0,2 °C: от 50 до 425 °C ± 0,25 °C: от 425 до 660 °C |
| Стабильность | ± 0,005 °C: от 50 до 100 °C ± 0,01 °C: от 100 до 425 °C ± 0,03 °C: от 425 до 700 °C |
| Осевая равномерность (60 мм) |
± 0,1 °C: от 50 до 100 °C ± 0,25 °C: от 100 до 425 °C ± 0,4 °C: от 425 до 700 °C |
| Радиальная равномерность | ± 0,01 °C: от 50 до 100 °C ± 0,025 °C: от 100 до 425 °C ± 0,04 °C: от 425 до 700 °C |
| Влияние нагрузки (с эталонным пробником 6,35 мм и тремя пробниками 6,35 мм) | ± 0,02 °C при 425 °C ± 0,04 °C при 700& °C |
| Гистерезис | 0,07 °C |
| Глубина термостата | 203 мм |
| Разрешение | 0,001 °C |
| Дисплей | ЖКД, °C или °F, по выбору пользователя |
| Клавиатура | Десять клавиш с цифрами и кнопка +/-. Функциональные клавиши, клавиши меню, клавиша °C/°F. |
| Время охлаждения | 235 мин.: с 700 до 50 °C 153 мин.: с 700 до 100 °C |
| Время нагревания | 46 мин.: с 50 до 700 °C |
| Размер (В x Ш x Г) | 366 x 203 x 323 мм |
| Масса | 15 кг |
| Электропитание | 115 В перем. тока (± 10 %) или 230 В перем. тока (± 10 %), 50/60 Гц, 1025 Вт |
| Компьютерный интерфейс | RS-232 interface |
| Отслеживаемая калибровка | Данные при 100 °C, 200 °C, 350 °C, 500 °C и 660 °C |
| †Откалибровано до 660 °C; при более высоких температурах использовать эталонный термометр. | |
| Технические характеристики Встроенного эталонного входа | |
| Температурный диапазон | от –200 до 962 °C |
| Диапазон сопротивления | от 0 до 400 Ом, автоматическое переключение пределов измерений |
| Характеристики | Поддиапазоны МТШ-90 4, 6, 7, 8, 9, 10 и 11 Callendar-Van Dusen (CVD): R0, a, b, d |
| Точность сопротивления | от 0 Ом до 20 Ом: 0,0005 Вт от 20 Ом до 400 Ом: 25 миллионных долей |
| Точность температуры (не учитывает погрешность пробника) | 10 Ом ПТС: ± 0,013 °C при 0 °C ± 0,014 °C при 155 °C ± 0,019 °C при 425 °C ± 0,028 °C при 700 °C |
| 25 Ом и 100 Ом ПТС: ± 0,005 °C при –100 °C ±0,007 °C при 0 °C ± 0,011 °C при 155 °C ± 0,013 °C при 225 °C ± 0,019 °C при 425 °C ± 0,027 °C при 661 °C |
|
| Разрешение сопротивления | от 0 Ом до 20 Ом: 0,0001 Ом от 20 Ом до 400 Ом: 0,001 Ом |
| Время измерения | 1 секунда |
| Соединение зонда | 4-проводное экранированное, 5-штифтовой коннектор DIN |
| Калибровка | Аккредитация NVLAP (только для встроенного эталонного входа), отслеживаемая калибровка |
Комплект поставки Fluke 9173-F-256:
- Калибратор Fluke 9173-F-256
- Вкладыш 9173-INSF
- Шнур питания
- Кабель интерфейса RS-232
- Руководство по началу работы
- Руководство пользователя
- Свидетельство о поверке и отметка о поверке
- Изолятор источника
- Плоскогубцы (инструмент для удаления вкладыша)
- Программное обеспечение 9930 Interface-it и руководство пользователя
