Проволочные эталоны чувствительности Элитест ЭЧП по EN ISO 19292-1
Эталоны чувствительности проволочные ЭЛИТЕСТ ЭЧП изготавливаются в соответствии с ТУ 26.51.33-066-96651179-2017 и применяются для определения чувствительности рентгенографического контроля.
Стандарт EN ISO 19292-1 пришёл на смену стандарту EN 462-1. Эталоны, выполненные по любому из двух стандартов, идентичны.

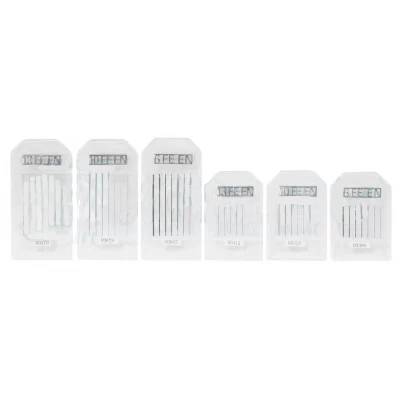

Эталоны представляют собой набор калиброванных металлических проволок различного диаметра, заключённых в оболочку из гибкого пластика. Набор проволок изготавливается из сплава на основе железа (Fe), алюминия (Al), меди (Cu), титана (Ti) или никеля (Ni), соответствующего материалу контролируемого объекта. В пластиковую оболочку заключены также свинцовые знаки, выполняющие функцию маркировки эталонов и позволяющие определить тип эталона на рентгеновском снимке при его расшифровке.
Маркировка эталонов чувствительности проволочных (EN ISO 19292-1):
В верхней части каждого эталона располагается набор из 5–6 символов, где первые цифры обозначают толщину, следующие две буквы обозначают материал эталонов, а последние две (EN) — стандарт, по которому они изготовлены. Например, если потребуется железный эталон с проволоками небольшого диаметра, маркировка будет иметь следующий вид: 13 FE EN, где 13 — номер, определяющий размер проволок (чем больше число, тем тоньше провод); FE — обозначение железа (с лат. ferrum), а EN — европейский стандарт. Если же необходим относительно крупный медный провод, то нужно будет искать 6 CU EN, где 6 — обозначение размера, CU — медь (с лат. cuprum), а EN — обозначение европейского стандарта.
В отличие от канавочных эталонов чувствительности, проволочные не нуждаются в поверке. Их использование прекращается в случае повреждения пластиковой оболочки (чехла) или при обнаружении признаков коррозии металла на поверхности эталонов.
Также есть эталоны, произведённые в соответствии с российским государственным стандартом ГОСТ 7512-82 и американским ASTM E-747.
Технические характеристики Элитест ЭЧП по EN ISO 19292-1 (EN 462):
| Тип контролируемого материала − Fe (сталь) | |||
| Наименование | Длина эталона, мм | Аналог по ГОСТ 7512-75 эталон № | Диаметры проволок, мм |
| EN 462-W1 | 50,00 | 14 | 0,8-3,2 |
| EN 462-W6 | 50,00 | 13 | 0,25-1,0 |
| EN 462-W6 | 25,00 | 13 | 0,25-1,0 |
| EN 462-W10 | 50,00 | 12 | 0,1-0,4 |
| EN 462-W10 | 25,00 | 12 | 0,1-0,4 |
| EN 462-W13 | 50,00 | 11 | 0,05-0,2 |
| EN 462-W13 | 25,00 | 11 | 0,05-0,2 |
| Тип контролируемого материала − Al (алюминий) | |||
| Наименование | Длина эталона, мм | Аналог по ГОСТ 7512-75 эталон № | Диаметры проволок, мм |
| EN 462-W1 | 50,00 | 24 | 0,8-3,2 |
| EN 462-W6 | 50,00 | 23 | 0,25-1,0 |
| EN 462-W6 | 25,00 | 23 | 0,25-1,0 |
| EN 462-W10 | 50,00 | 22 | 0,1-0,4 |
| EN 462-W10 | 25,00 | 22 | 0,1-0,4 |
| EN 462-W13 | 50,00 | 21 | 0,05-0,2 |
| EN 462-W13 | 25,00 | 21 | 0,05-0,2 |
| Тип контролируемого материала − Ti (титан) | |||
| Наименование | Длина эталона, мм | Аналог по ГОСТ 7512-75 эталон № | Диаметры проволок, мм |
| EN-462-W6 | 50,00 | 33 | 0,25-1,0 |
| EN-462-W10 | 50,00 | 32 | 0,1-0,4 |
| EN-462-W10 | 25,00 | 32 | 0,1-0,4 |
| EN 462-W13 | 50,00 | 31 | 0,05-0,2 |
| EN 462-W13 | 25,00 | 31 | 0,05-0,2 |
| Тип контролируемого материала − Cu (медь) | |||
| Наименование | Длина эталона, мм | Аналог по ГОСТ 7512-75 эталон № | Диаметры проволок, мм |
| EN 462-W1 | 50,00 | 44 | 0,8-3,2 |
| EN 462-W6 | 50,00 | 43 | 0,25-1,0 |
| EN 462-W6 | 25,00 | 43 | 0,25-1,0 |
| EN 462-W10 | 50,00 | 42 | 0,1-0,4 |
| EN 462-W10 | 25,00 | 42 | 0,1-0,4 |
| EN 462-W13 | 50,00 | 41 | 0,05-0,2 |
| EN 462-W13 | 25,00 | 41 | 0,05-0,2 |
