Fluke Networks OFP-Q-ADD, сменный дополнительный Quad (SM+MM) модуль с комплектом аксессуаров.

Технические характеристики:

OptiFiber® Pro OTDR
Ключевые спецификации OTDR
Многомодовый модуль Одномодовый модуль Модуль Quad
Длины волн 850 нм ± 10 нм
1300 нм +35/-15 нм
1310 нм ± 25 нм
1550 нм ± 30 нм
850 нм ± 10 нм
1300 нм +35/-15 нм
1310 нм ± 25 нм
1550 нм ± 30 нм
Совместимые типы оптоволокна 50/125 мкм
62,5/125 мкм
Одномодовый 50/125 мкм
62,5/125 мкм
Одномодовый
Мертвая зона событий 1 850 нм: 0,5 м стандарт
1300 нм: 0,7 м стандарт
1310 нм: 0,6 м стандарт
1550 нм: 0,6 м стандарт
850 нм: 0,5 м стандарт
1300 нм: 0,7 м стандарт
1310 нм: 0,6 м стандарт
1550 нм: 0,6 м стандарт
Мертвая зона затухания 2 850 нм: 2,5 м стандарт
1300 нм: 4,5 м стандарт
1310 нм: 3,6 м стандарт
1550 нм: 3,7 м стандарт
850 нм: 2,5 м стандарт
1300 нм: 4,5 м стандарт
1310 нм: 3,6 м стандарт
1550 нм: 3,7 м стандарт
Динамический диапазон 3, 5, 6 850 нм: 28 дБ, стандартно
1300 нм: 30 дБ, стандартно
1310 нм: 32 дБ, стандартно
1550 нм: 30 дБ, стандартно
850 нм: 28 дБ, стандартно
1300 нм: 30 дБ, стандартно
1310 нм: 32 дБ, стандартно
1550 нм: 30 дБ, стандартно
Установка максимальной длины 40 км 130 км MM: 40 км
SM: 130 км
Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 850 нм: 9 км
1300 нм: 35 км
1310 нм: 80 км
1550 нм: 130 км
850 нм: 9 км
1300 нм: 35 км
1310 нм: 80 км
1550 нм: 130 км
Диапазон отражающей способности 4, 5 850 нм: -14 дБ – -57 дБ (стандартно)
1300 нм: -14 дБ – -62 дБ (стандартно)
1310 нм: -14 дБ – -65 дБ (стандартно)
1550 нм: -14 дБ – -65 дБ (стандартно)
850 нм: -14 дБ – -57 дБ (стандартно)
1300 нм: -14 дБ – -62 дБ (стандартно)
1310 нм: -14 дБ – -65 дБ (стандартно)
1550 нм: -14 дБ – -65 дБ (стандартно)
Разрешающая способность пробы 3 см — 400 см 3 см — 400 см 3 см — 400 см
Продолжительность импульса (номинальная) 850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс
1310/1550 нм: 3, 10, 30, 100, 300, 1000,
3000, 10000, 20000 нс
850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс
Время тестирования (на длину волны)
Автоматическая настройка: 5 с (стандартно) Автоматическая настройка: 10 с (стандартно) Автоматическая настройка:
MM – 5 с (стандартно)
SM – 10 с (стандартно)
Настройка быстрого тестирования:
2 с (стандартно)
Настройка быстрого тестирования:
5 с (стандартно)
Настройка быстрого тестирования:
MM – 2 с (стандартно)
SM – 5 с (стандартно)
Настройка наивысшей точности:
2 – 180 с
Настройка наивысшей точности:
5 – 180 с
Настройка наивысшей точности:
MM – 2 – 180 с
SM – 5 – 180 с
Настройка FaultMap:
2 с (стандартно), 180 с (макс.)
Настройка FaultMap:
10 с (стандартно), 180 с (макс.)
Настройка FaultMap:
MM – 2 с (стандартно), MM – 180 с (макс.)
SM – 10 с (стандартно), SM – 180 с (макс.)
Настройка OTDR для центра обработки данных:
1 с (стандартно при 850 нм), 7 с (макс.)
Настройка OTDR для центра обработки данных:
20 с (стандартно), 40 с (макс.)
Настройка OTDR для центра обработки данных:
MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.)
SM – 20 с (стандартно) SM – 40 с (макс.)
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с
Ручная настройка:
-3, 5, 10, 20, 40, 60, 90, 120, 180 с SM — 3, 5,
10, 20, 40, 60, 90, 120, 180 с

1.Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < — 50 дБ для одномодового режима.

2.Измерение выполняется при отклонении ± 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < — 50 дБ для одномодового режима.

3.Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.

4.Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.

5.Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.

6.SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.

7.850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

8.1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

9.1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).

10.1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

11.Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.

12.дБ колебания на шаг 1 дБ.

13.Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.

Спецификации VFL
Управление включением/выключением Механический выключатель и кнопка на сенсорном экране
Выходная мощность 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм)
Рабочая длина волны Номинал 650 нм
Ширина спектра (среднеквадратичное значение) ±3 нм
Режимы вывода Непрерывные волны и импульсный режим (2 — 3 Гц частоты мигания)
Соединительный адаптер 2,5 мм, универсальный
Безопасность лазера (классификация) Класс II CDRH, соответствие стандарту EN 60825-2
Требования к окружающей среде
Рабочая температура* -18 °C + 45 °C
Диапазон нерабочих температур -30 °C + 60 °C
Рабочая высота над уровнем моря 4 000 м (13123 футов)
3200 м (10 500 футов) с адаптером переменного тока
Высота над уровнем моря при хранении 12 000 м
Электромагнитная совместимость EN 61326-1

* При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 ºC. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.
* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C (-4 °F) или выше 50 °C (122 °F) дольше одной недели.

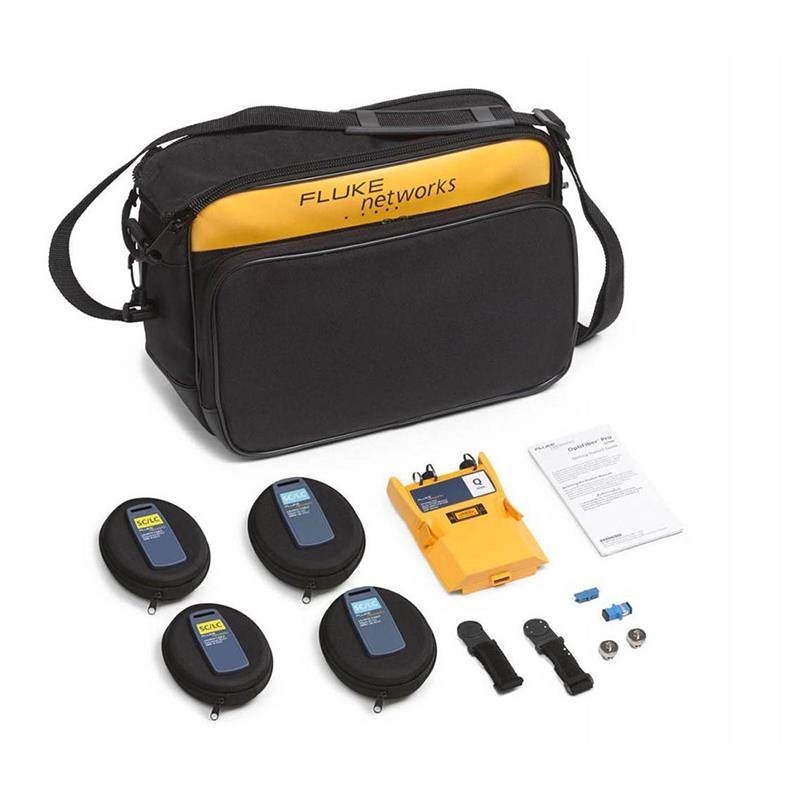

Комплект поставки:

  • Модуль OptiFiber Quad OTDR
  • SC/LC MultiMode 50 µm запускающих кабеля (2 шт.)
  • SC/LC SingleMode запускающих кабеля (2 шт.)
  • Сменные LC адаптера (2 шт.)
  • SC/SC проходной симплекс адаптер
  • LC/LC проходной симплекс адаптер
  • Поддерживающие кабели ремешки и магниты
  • Транспортировочный кейс
  • Калибровочный сертификат и документация (Getting Started Guide)
