Кабельный анализатор Fluke Networks DSX2-8000 INT
Fluke Networks DSX2-8000 INT - кабельный анализатор для тестирования и сертификации структурированных кабельных систем (СКС) на базе модульной платформы Versiv. Прибор позволяет значительно сократить...
Загрузка...
по запросу
по запросу
Fluke Networks DSX2-8000 INT — кабельный анализатор для тестирования и сертификации структурированных кабельных систем (СКС) на базе модульной платформы Versiv. Прибор позволяет значительно сократить время, необходимое для сертификации кабельных линий, например, для кабеля категории 6A всего 8 секунд, а для тестирования волоконно-оптических линий — 3 секунды.
Fluke Networks DSX2-8000 INT гарантирует уровень точности Level V, что подтверждено заключениями независимых тестовых лабораторий и Госстандартом России.
DSX2-8000 INT точно определяет место и причину неисправности по всей длине кабеля и рекомендует действия, необходимые для ее устранения. Частотный диапазон до 2000 MHz позволит тестировать все существующие на данный момент стандарты включая CAT 8 и I\II.
Простой и понятный интерфейс с поддержкой русского языка обеспечивает практически мгновенную настройку и создание отчетов о результатах сертификации. А использование дополнительных модулей может превратить устройство в очень серьезный измерительный комплекс (доступны модули оптического тестера, оптического рефлектометра).
Технические характеристики Fluke Networks DSX2-8000 INT:
| Fluke Networks DSX2-8000 INT | |
|---|---|
| Типы кабелей | |
| Кабели LAN с экранированной и неэкранированной витой парой | Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ом и 120 Ом |
| Адаптеры со стандартным интерфейсом соединения | |
| Адаптеры для тестирования Постоянной линии | Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera (для DSX-8000 будет выпущена во 2 квартале 2018 г.) |
| Адаптеры для каналов | Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera (для DSX-8000 будет выпущена во 2 квартале 2018 г.) |
| Стандарты теста: | |
| TIA | Категории 3, 4, 5, 5e, 6, 6A, 8 в соответствии со стандартом TIA 568-C.2 |
| ISO/IEC | Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC |
| Максимальная частота | 2000 МГц |
| Общие технические характеристики | |
| Скорость автотеста | Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 7 секунды. Полный автотест соединений категории 6A класса Ea (обе стороны): 8 секунды. Полное двустороннее автоматическое тестирование категории 8: 16 секунды |
| Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) | Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) |
| Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений |
| Дисплей | 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Размеры | Главный блок Versiv с установленным модулем DSX и элементом питания:6,67 x 13,33 x 27,94 см |
| Масса | Главный блок Versiv с установленным модулем DSX и элементом питания: 1,28 кг |
| Основной и удаленный модули: | Блок литиево-ионных батарей, 7,2 В |
| Типичное время работы от аккумулятора: | 8 ч. |
| Время зарядки | При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда. |
| Поддерживаемые языки | Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский |
| Калибровка | 1 год (калибровка, проведенная сервисным центром) |
| Параметры окружающей среды | |
| Рабочая температура | От 0°C до 45 °C |
| Температура хранения | От -10° C до +60 °C |
| Рабочая относительная влажность | От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
| Вибрация | Случайная, 2 g , 5–500 Гц |
| Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без |
| Безопасность | CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание |
| Рабочая высота над уровнем моря | 4 000 м 3 200 м, с адаптером переменного тока |
| Электромагнитная совместимость | EN 61326-1 |
| Характеристики производительности | |
| Режимы тестирования категории 8 (или более низких категорий каналов) | ANSI/TIA-1152 уровень 2G |
| Длина витой кабельной пары (Без дистанционного управления/С дистанционным управлением) | |
| Диапазон | 800 м / 150 м |
| Разрешение | 0,1м / 0,1м |
| Точность | ± (0,3 м + 2 %); 0 м до 150 м , ± (0,3 м + 4 %); 150 м до 800 м /± (0,3 м + 2 %) |
| Задержка распространения (Без дистанционного управления/С дистанционным управлением) | |
| Диапазон | 4000 нс / 750 нс |
| Разрешение | 1 нс / 1 нс |
| Точность | ± (2 нс + 2 %); 0 нс до 750 нс, ± (2 нс + 4 %); 750 нс до 4000 нс / ± (2 нс + 2 %) |
| Разница задержек | |
| Диапазон | От 0 нс до 100 нс |
| Разрешение | 1 нс |
| Точность | ± 10 нс |
| Тестирование сопротивления контурного тока | |
| Диапазон | 0 Ом до 540 Ом |
| Разрешение | 0,1 Ом |
| Точность | ± (1 Ом + 1%) |
| Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении. |

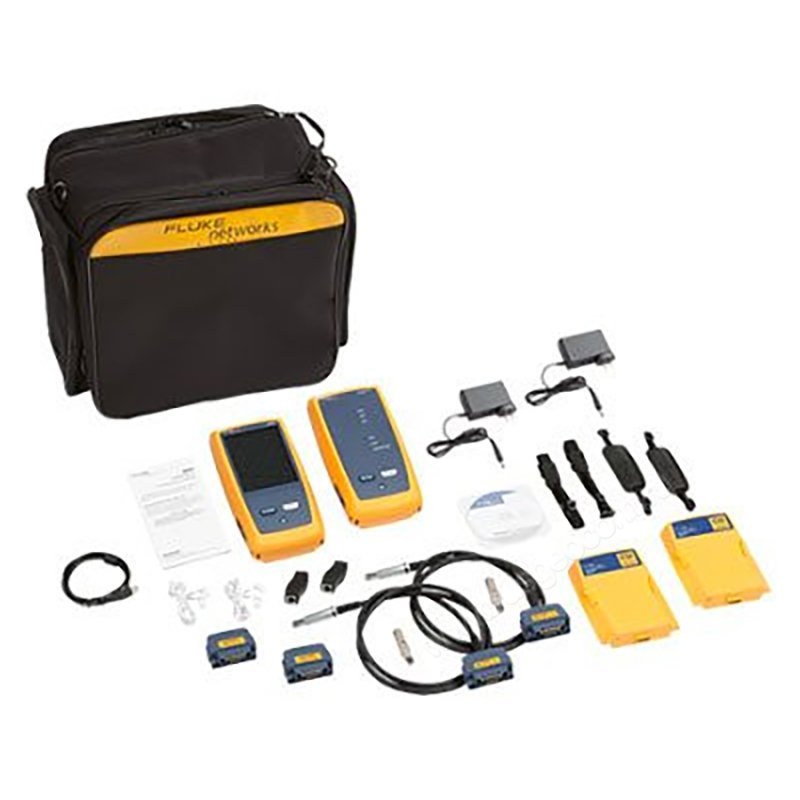

Комплект поставки Fluke Networks DSX2-8000 INT:
- Базовый блок Versiv и удаленный блок с аккумуляторами
- Два модуля Copper DSX-8000, 2 GHz, Cat 8
- Комплект из 2х Permanent Link адаптеров CAT 8/класса I
- Комплект из 2х Channel адаптеров CAT 8/класса I
- Две инспекционных камеры
- Два плечевых ремешка
- Мягкая сумка для переноски
- Micro-USB кабель
- Для подключения к компьютеру
- Мини патч-корд RJ45/RJ45
- Компакт-диск с программным обеспечением
