Газоанализатор ФП11.2К
Загрузка...

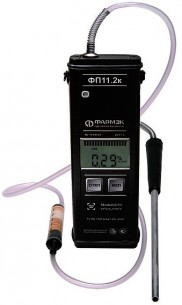

Газоанализатор (Газосигнализатор) ФП11.2К — переносной, малогабаритный измерительный прибор взрывозащищенного исполнения с цифровой индикацией, световой и звуковой сигнализацией — предназначен для измерения объемной доли одного из горючих газов (метана или пропана) в воздухе и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений.
Поддерживаемые газы*:
- Метан (CH4)
- Пропан(C3H8)
* Калибровка прибора с термокаталическим датчиком производится на 2 газа (метан и пропан), с оптическим датчиком — исключительно на метан.
Область применения
Контроль загазованности воздуха в производственных помещениях, колодцах, подвалах, скважинах и т.д., в которых возможно образование взрывоопасных смесей газов или паров (категорий IIA, IIB, IIC, групп Т1…Т5 по ГОСТ 30852.0.).
Отличительные особенности:
- Прочный металлический корпус, большой дисплей.
- Маркировка взрывозащиты 1Ex[ib]dsIICT5 позволяет применять портативный газоанализатор ФП11.2К во взрывоопасных зонах помещений и наружных установок;
- Мембранная клавиатура на пластине анодированного алюминия не подверженная механическому износу.
- Наличие USB-порта для подключения к компьютеру, посредством которого возможна настройка и диагностика, а также обновление программного обеспечения ФП11.2К.
- Способ забора проб анализируемой среды газоанализатора ФП11.2К принудительный от встроенного микронасоса.
- Возможность при выходе из строя сенсора, по истечению гарантийного срока прибора, быстрой замены блока датчика обусловленной конструктивной особенностью прибора.
- Для варианта исполнения с термокаталическим датчиком — защита сенсора от отравления (при превышении максимально допустимой концентрации газа прибор отключает сенсор и микронасос)
- Для варианта исполнения с оптическим датчиком — стойкость к отравляющим веществам; Уменьшенное энергопотребление (время работы прибора без подзарядки увеличено до 60 часов); Широкий температурный диапазон; Стабильность параметров; Срок службы до 10 лет. Диапазон измерения — до 100% объемной доли метана.
Газоанализатор ФП11.2К характеристики:
| Характеристики | Значения | |
| термокаталитический сенсор | оптический сенсор |
|
| Диапазон показаний, % об. доли: | ||
| — метан СН4 | 0 — 5 | — |
| — пропан С3Н8 | 0 — 2 | |
| Диапазон измерений, % об. доли: | ||
| — метан СН4 | 0 — 2,5 | (0 — 5); (0 — 100) * |
| — пропан С3Н8 | 0 — 1 | — |
| Порог срабатывания сигнализации, % об. доли: | ||
| — метан СН4 | 1 | 1 |
| — пропан С3Н8 | 0,4 | — |
| Пределы допускаемой основной абсолютной погрешности, % об. доли: | ||
| — метан СН4 | ± 0,25 | — |
| — пропан С3Н8 | ± 0,1 | |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % об. доли: | ||
| — метан СН4 | ± 0,05 | — |
| — пропан С3Н8 | ± 0,02 | |
| Пределы дополнительной абсолютной погрешности газоанализатора от изменения на каждые 10 °С температуры окружающей и контролируемой среды, % об. доли: | ||
| — метан СН4 | ± 0,05 | — |
| — пропан С3Н8 | ± 0,02 | |
| Пределы допускаемой приведенной погрешности измерения метана СН4, %: | ||
| — в диапазоне измерения (0 — 5) % объёма | — | ± 5 |
| — в диапазоне измерения (0 — 10) % объёма | ± 5 | |
| — в диапазоне измерения (10 — 100) % объёма | ± 10 | |
| Время выхода на 90 % значение показаний, с, не более | 10 | 40 |
| Время прогрева, с, не более | 20 | 60 |
| Интервал времени работы без корректировки показаний, ч, не менее | 8 | — |
| Время непрерывной работы с автономным источником питания, ч, не менее | 8 | 60 |
| Напряжение холостого хода искробезопасной электрической цепи, В, не более | 5,8 | 6 |
| Ток короткого замыкания, А, не более | 0,6 | 0,45 |
| Напряжение питания, В | от 4,2 до 6 | |
| Потребляемая мощность, В·А, не более | 3 | 1,5 |
| Номинальная производительность микронасоса, л/мин, не менее | 0,3 | |
| Масса, г, не более | 430 | |
| Габаритные размеры, мм, не более | 35×60×185 | |
| Условия эксплуатации: | ||
| — температура окружающей среды, °С | от -35 до +50 | |
| — атмосферное давление, кПа | 84 — 106,7 | |
| — относительная влажность воздуха при +25 °С, %, не более | 98 | |
| Класс защиты от влаги и пыли: | ||
| — для электронного блока | IP20 | |
| — для блока аккумуляторной батареи | IP54 (категория 2) | |
| Вид и маркировка взрывозащиты | 1ExibIICT5 | |
| Тип аккумуляторной батареи | 4/5А Ni-MH 2100 mAH | |
| Интерфейс связи с ПК | USB | |
| Средняя наработка на отказ, ч, не менее | 30000 | |
| Средний срок службы прибора, лет, не менее | 10 | |
| Гарантий срок эксплуатации, мес. | 18 | |
Примечание: * — включает в себя диапазоны измерений (0 — 10) и (10 — 100).
Газоанализатор ФП11.2К комплект поставки:
| Наименование | Обозначение | Количество, шт. |
| Газоанализатор | ПР04-12.00.000 | 1 |
| Штанга | ПР15.09.00.000-01 | 1 |
| Адаптер сетевой | 12 В, 1 А | 1 |
| Паспорт | 100162047.021-03.1ПС | 1 |
| Ремень | ПР05-02.600 | 1 |
| Упаковка | ПР08-01.000 | 1 |
