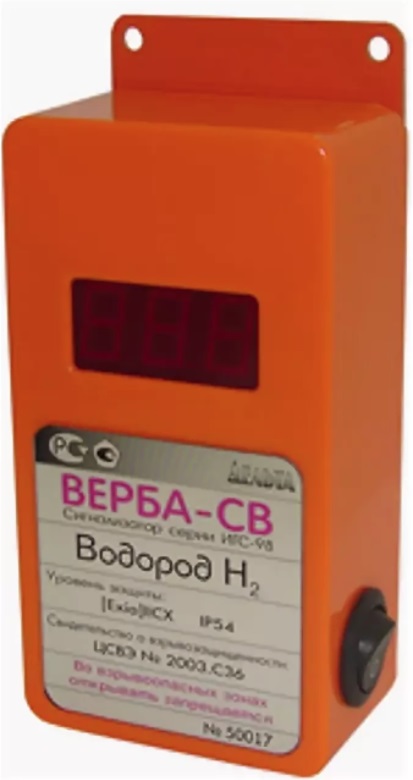

Газоанализатор ИГС-98 Верба-СВ

Газосигнализатор стационарный Верба-СВ предназначен для непрерывного автоматического измерения концентрации водорода H2. Диапазон измерения 0 — 2.5%. Порог срабатывания по умолчанию один 0,8 %. Сухие контакты реле, коммутируемый ток до 5 А. Используемые сенсоры: ДТЭ 1-0, 15-3,0 А1, датчик термокаталитический (ООО «РТК Импекс»).

Водород — самый распространённый элемент во Вселенной. На его долю приходится около 92 % всех атомов. Водород при смеси с воздухом образует взрывоопасную смесь — так называемый гремучий газ. Наибольшую взрывоопасность этот газ имеет при объёмном отношении водорода и кислорода 2:1.

Выносной датчик имеет маркировку взрывозащиты 1ExdibIIBT4+H2X.

Блок индикации газосигнализатора имеет маркировку взрывозащиты [Exia]IIC.

Маркировка взрывозащиты 1ExdibIIBT4+H2X, что это значит?

• 1 — уровень взрывозащиты, взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режмие работы, так и при признанных вероятных повреждениях, определяемых их условиями эксплуатации;
• Ex — символ взрывозащищенного оборудования;
• d ib — тип защиты, это изделие имеет класс взрывозащиты ib «искробезопасная электрическая цепь» и может устанавливаться во взрывоопасной зоне. Вид взрывозащиты d «взрывонепроницаемая оболочка» относится к сенсору и достигается размещением чувствительных элементов в неразборную оболочку из корпуса и огнепреградителя;
• IIB+H2 — группа взрывоопасности газов и паров, типичный представитель этой группы водород, соответственно включает все газы до водорода по возрастанию взрывоопасности;
• T4 — температурный класс, максимально допустимая температура на поверхности прибора 135 градусов С;
• X — специальные условия применения, при эксплуатации выносного датчика необходимо соблюдать следующие условия
  1. запрещается проводить заряд блоков питания переносного и индивидуального газоанализаторов во взрывоопасных зонах;
  2. выносной датчик, переносной и индивидуальный газоанализатор следует оберегать от ударов и падений;
  3. монтаж стационарного газосигнализатора с выносным датчиком должен осуществляться согласно условиям, указанным в руководстве по эксплуатации.
