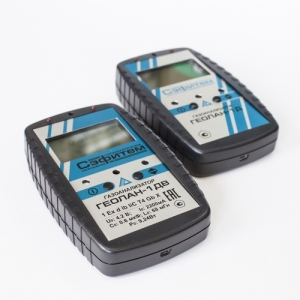

Газоанализатор индивидуальный переносной Геолан-1Д / Геолан-1ДВ
Загрузка...
Газоанализатор переносной индивидуальный диффузионный «Геолан-1Д/1ДВ» предназначен для измерения концентраций вредных и загрязняющих веществ, содержащихся в атмосферном воздухе, воздухе рабочей зоны, а также для определения довзрывоопасных концентраций горючих веществ.
Области применения Геолан-1Д / Геолан-1ДВ:
- охрана окружающей среды, экологический контроль
- производственный контроль
- технологический контроль
- чрезвычайные ситуации
Газоанализатор выпускается в обычном «Геолан-1Д» и во взрывозащищенном «Геолан-1ДВ» исполнении.
Газоанализатор во взрывозащищенном исполнении «Геолан-1ДВ» соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструктивно газоанализатор соответствует требованиям ГОСТ Р МЭК 60079-0-2011.
Переносные индивидуальные газоанализаторы «Геолан-1ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «d» имеют маркировку взрывозащиты — 1Ex d ib IIС Т6 Gb X.
Переносные индивидуальные газоанализаторы «Геолан-1ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «i» имеют маркировку взрывозащиты — 1Ex ib IIС Т6 Gb X.
Отличительные особенности:
- Одновременное измерение концентраций от 1 до 4 вредных и загрязняющих веществ в воздухе.
- Возможность измерения на уровне ПДК атмосферного воздуха и ПДК воздуха рабочей зоны.
- Срок службы газочувствительных измерительных преобразователей 3 — 5 лет.
- Время непрерывной работы газоанализатора не менее 8 часов.
Технические характеристики Геолан-1Д / Геолан-1ДВ:
|
Наименование параметра, единица измерения |
Значение |
Примечание |
| Перечень веществ и диапазоны измерения концентрации |
|
Приложение А |
| Температура окружающей среды, °С |
от -20 до +40 |
|
| Относительная влажность воздуха при отсутствии конденсата (при t=25°С), % |
до 95 |
|
| Атмосферное давление, мм. рт. ст. |
650 — 800 |
|
| Маркировка взрывозащиты (Геолан-1ДВ)
|
1Ex ib IIС T6 Gb X или 1Ex ib d IIС T6 Gb X |
По заказу |
| Количество одновременно измеряемых веществ |
1 – 4 |
|
| Тип интерфейса с ПЭВМ |
USB |
|
| Время прогрева газоанализатора, мин. не более |
3 |
|
| Минимальное время формирования выходного сигнала (τ90), с не более |
40 |
|
| Задержка срабатывания звуковой и световой сигнализации, с не более |
3 |
|
| Допустимая приведенная погрешность, %, не более |
± 25 |
|
| Допустимая относительная основная погрешность, %, не более |
± 20 |
|
| Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более
изменение температуры окружающей среды от -20°С до +40°С; давление — от 650 до 800 мм рт. ст. изменение влажности окружающего воздуха — от 30 до 95% (при t=25°С) |
5% |
|
| Температура анализируемой пробы, °С |
-20 до +40 |
|
| Габаритные размеры, мм, не более: |
145х90х35 |
|
| Масса, кг, не более: |
0,35 |
|
| Срок гарантии, месяцев |
12 |
|
| Гарантийный срок хранения, месяцев |
6 |
со дня приемки ОТК |
| Средняя наработка на отказ, часов, не менее |
15000 |
|
| Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, не менее |
10 |
Список веществ, контролируемых газоанализатором «Геолан-1Д/1ДВ»
|
Наименование вещества |
Химическая формула |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||||
|---|---|---|---|---|---|---|---|
|
массовая концентрация, мг/м3 |
объемная доля, % |
Относительной, % |
Приведенной, % |
||||
|
Аммиак |
NH3 |
от 0 до 0,1 от 0,1 до 100 от 1 до 1000 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Водород |
Н2 |
|
от 0 до 0,1 от 0,1 до 4,0 |
— ± 20 |
± 25 — |
||
|
Диоксид азота |
NO2 |
от 0 до 0,1 от 0,1 до 10 от 1 до 200 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Диоксид серы |
SO2 |
от 0 до 0,1 от 0,1 до 20 от 1 до 500 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Кислород |
О2 |
|
от 0,1 до 21 от 1 до 100 |
± 0,2 (абсолютной)
± 0,5 (абсолютной) |
|||
|
Меркаптан |
RSH |
от 0,01 до 50 |
|
± 20 |
— |
||
|
Озон |
О3 |
от 0 до 0,02 от 0,02 до 2,0 |
|
— ± 20 |
± 25 — |
||
|
Оксид азота |
NO |
от 0 до 0,2 от 0,2 до 20 от 1 до 1000 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Оксид этилена |
С2Н4О |
от 0 до 0,1 от 0,1 до 200 |
|
— ± 20 |
± 25 — |
||
|
Сероводород |
H2S |
от 0 до 0,02 от 0,02 до 20 от 1 до 500 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Синильная кислота |
HCN |
от 0 до 0,1 от 0,1 до 3,0 |
|
— ± 20 |
± 25 — |
||
|
Оксид углерода |
CO |
от 0,1 до 50 от 1 до 200 от 1 до 2000 |
|
± 20 ± 20 |
— — |
||
|
Диоксид углерода |
CO2 |
|
от 0,1 до 2,5 от 0,1 до 5,0 от 0,1 до 100 |
± 20 ± 20 |
— — |
||
|
Формальдегид |
Н2СО |
от 0 до 0,1 от 0,1 до 2,0 |
|
— ± 20 |
± 25 — |
||
|
Фтороводород |
HF |
от 0 до 0,1 от 0,1 до 10,0 |
|
— ± 20 |
± 25 — |
||
|
Хлор |
Cl2 |
от 0 до 0,1 от 0,1 до 10 |
|
— ± 20 |
± 25 — |
||
|
Хлористый водород |
HCl |
от 0 до 0,2 от 0,2 до 20 |
|
— ± 20 |
± 25 — |
||
|
Этанол |
С2Н5ОН |
от 1 до 2000 |
|
± 20 |
— |
||
|
Горючие газы |
|||||||
|
Сумма углеводородов (по С3Н8, C6H14 или CH4), НКПР* |
От 100 до 1000 |
от 0 до 1 от 1 до 50 |
± 20 % |
—
|
|||
|
Бензол |
С6Н6 |
от 0 до 0,1 от 0,1 до 100 |
|
— ± 20 |
± 25 — |
||
|
Бутан |
С4Н10 |
|
от 0 до 0,1 от 0,1 до 0,7 |
— ± 20 |
± 25 — |
||
|
Гексан |
С6Н14 |
|
от 0 до 0,001 от 0,001 до 0,5 |
— ± 20 |
± 25 — |
||
|
Метан |
СН4 |
500-10000 |
от 0 до 0,004 от 0,004 до 2,2 |
— ± 20 |
± 25 — |
||
|
Пропан |
С3Н8 |
|
от 0 до 0,1 от 0,1 до 0,85 |
— ± 20 |
± 25 — |
||
|
Этилен |
С2Н4 |
|
от 0 до 0,1 от 0,1 до 1,15 |
— ± 20 |
± 25 — |
||
|
Хладоны |
|||||||
|
Хладон R12 |
CСl2F2 |
|
от 40 до 80 ** |
± 20 |
— |
||
|
Хладон R22 |
CF2СlH |
от 100 до 350 |
от 40 до 100 ** |
± 20 |
— |
||
|
Хладон R125 |
C2F5H |
|
от 40 до 80 ** |
± 20 |
— |
||
| Примечание:
*значение НКПР для определяемых компонентов по МЭК 60079-20-96. ** массовая концентрация, млн-1. |
|||||||
