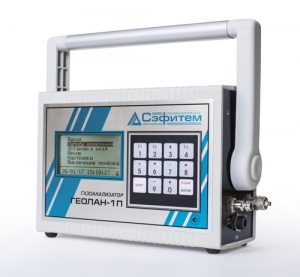

Газоанализатор переносной Геолан-1П / Геолан-1ПВ
Загрузка...
Переносной газоанализатор автоматический с принудительным отбором воздуха «Геолан-1П» / «Геолан-1П» предназначен для измерения концентраций вредных и загрязняющих веществ, содержащихся в атмосферном воздухе, воздухе рабочей зоны и в отходящих газах топливно-энергетических предприятий, а также для определения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
Области применения газоанализатора «ГЕОЛАН-1П»:
- охрана окружающей среды
- производственный контроль
- чрезвычайные ситуации
- оборона и безопасность государства
- гидрометеорология
- национальной проект «Экология» («Чистый воздух»)
Газоанализатор выпускается в обычном «Геолан-1П» и во взрывозащищенном «Геолан-1ПВ» исполнении.
Газоанализатор во взрывозащищенном исполнении «Геолан-1ПВ» соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструктивно газоанализатор соответствует требованиям ГОСТ Р МЭК 60079-0-2011.
Переносные газоанализаторы «Геолан-1ПВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «d» имеют маркировку взрывозащиты — 1Ex d ib IIС Т6 Gb X.
Газоанализаторы «Геолан-1ПВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «i» имеют маркировку взрывозащиты — 1Ex ib IIС Т6 Gb X.
Газоанализаторы для атмосферного воздуха «Геолан-1П» удовлетворяют требованиям ГОСТ 27540-87 (р. 3), ГОСТ 12.2.007.0-75 и являются многофункциональными восстанавливаемыми изделиями.
Особенности:
- Одновременное измерение концентраций от 1 до 8 вредных и загрязняющих веществ в воздухе.
- Возможность измерения на уровне ПДК атмосферного воздуха и ПДК воздуха рабочей зоны.
- Большой выбор измеряемых веществ, уникальные комбинации датчиков.
- Возможность дальнейшего дооснащения газоанализатора измерительными датчиками.
- Рабочий диапазон измеряемых концентраций вредных и загрязняющих веществ может выдаваться в различных единицах измерения (мг/м3, % объемной доли, ppm).
- 3-уровневая звуковая и световая индикация при превышении предельно допустимых значений.
Технические характеристики Геолан-1П / Геолан-1ПВ:
|
Наименование параметра, единица измерения |
Значение |
Примечание |
| Перечень веществ и диапазоны измерения концентрации | Приложение А | |
| Температура окружающей среды, °С |
от -20 до +40 |
|
| Относительная влажность воздуха при отсутствии конденсата, (при t=25°С), % |
до 95 |
|
| Атмосферное давление, кПа |
88 — 125 |
|
| Напряжение электропитания блока сбора и обработки информации, В
от сети переменного тока частотой, Гц |
176-264 50±1 |
|
| Блок сбора и обработки информации имеет
маркировку взрывозащиты (по заказу) Электрические искробезопасные параметры: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внешняя ёмкость Cо: максимальная внешняя индуктивность Lо: |
[Ex ib] IIC 24,8 В 60 мА 86 нФ 1 мГн |
|
| Переносной газоанализатор имеет:
маркировку взрывозащиты (по заказу) Электропитание переносного газоанализатора от 3-х аккумуляторов GP VD 1-2100 мАч: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внутренняя ёмкость Ci: максимальная внутренняя индуктивность Li: |
1Ex ib IIC T6 Gb X или 1Ex ib d IIC T6 Gb X 12,4 В 500 мА 7,8 мкФ 0,7 мГн |
(по заказу) |
| Число регулируемых порогов уровней сигнализации:
предупредительный сигнальный аварийный |
1 1 1 |
(по заказу) |
| Количество одновременно измеряемых веществ |
1 – 8 |
|
| Тип интерфейса с ПЭВМ | RS-232 или USB
(по заказу) |
|
| Время прогрева газоанализатора, мин. не более |
3 |
|
| Минимальное время формирования выходного сигнала (τ90), с не более |
40 |
|
| Задержка срабатывания звуковой и световой сигнализации, с не более |
3 |
|
| Допустимая приведенная погрешность, % не более |
± 25 |
|
| Допустимая относительная основная погрешность, % не более |
± 20 |
|
| Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более
изменение температуры окружающей среды от -20°С до +40°С; давление — от 650 до 800 мм рт. ст. изменение влажности окружающего воздуха — от 30 до 95% при температуре 35°С. |
5% |
|
| Температура анализируемой пробы, °С |
-20 до +40 |
|
| Габаритные размеры, мм, не более: | ||
| газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ» |
220×200×80 |
|
| Масса, кг, не более: | ||
| газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ» |
2,5 |
|
| Электропитание газоанализаторов переносных: «Геолан-1П», «Геолан-1ПВ» от 3-х аккумуляторов GP VD 1-2100 мАч:
максимальное напряжение, В максимальный ток, мА |
12,4 500 |
|
| Срок гарантии, месяцев |
12 |
|
| Гарантийный срок хранения, месяцев |
6 |
со дня приемки ОТК |
| Средняя наработка на отказ, часов, не менее |
15000 |
|
| Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, не менее |
10 |
Список веществ контролируемых газоанализатором «ГЕОЛАН-1П»
|
Наименование вещества |
Химическая формула |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||||
|---|---|---|---|---|---|---|---|
| массовая концентрация, мг/м3 | объемная доля, % | Относительной, % | Приведенной, % | ||||
| Аммиак |
NH3 |
от 0 до 0,1
от 0,1 до 100 от 1 до 1000 |
—
± 20 ± 20 |
± 25
— — |
|||
| Водород |
Н2 |
от 0 до 0,1
от 0,1 до 4,0 |
—
± 20 |
± 25
— |
|||
| Гексафторид серы |
SF6 |
от 100 до 7000 | ± 20 | — | |||
| Диоксид азота |
NO2 |
от 0 до 0,1
от 0,1 до 10 от 1 до 200 |
—
± 20 ± 20 |
± 25
— — |
|||
| Диоксид серы |
SO2 |
от 0 до 0,1
от 0,1 до 20 от 1 до 500 |
—
± 20 ± 20 |
± 25
— — |
|||
| Кислород |
О2 |
от 0,1 до 21
от 1 до 100 |
± 0,2 (абсолютной)
± 0,5 (абсолютной) |
||||
| Меркаптан |
RSH |
от 0,01 до 50
от 0,1 до 50 |
± 20
± 20 |
—
— |
|||
| Озон |
О3 |
от 0 до 0,02
от 0,02 до 2,0 |
—
± 20 |
± 25
— |
|||
| Оксид азота |
NO |
от 0 до 0,2
от 0,2 до 20 от 1 до 1000 |
—
± 20 ± 20 |
± 25
— — |
|||
| Оксид этилена |
С2Н4О |
от 0 до 0,1
от 0,1 до 200 |
—
± 20 |
± 25
— |
|||
| Сероводород |
H2S |
от 0 до 0,02
от 0,02 до 20 от 1 до 500 |
—
± 20 ± 20 |
± 25
— — |
|||
| Синильная кислота |
HCN |
от 0 до 0,1
от 0,1 до 3,0 |
—
± 20 |
± 25
— |
|||
| Оксид углерода |
CO |
от 0,1 до 50
от 0,1 до 150 от 1 до 2000 |
± 20
± 20 ± 20 |
—
— — |
|||
| Диоксид углерода |
CO2 |
от 0,1 до 2,5
от 0,1 до 5,0 от 0,1 до 100 |
± 20
± 20 ± 20 |
—
— — |
|||
| Формальдегид |
Н2СО |
от 0 до 0,1
от 0,1 до 2,0 |
—
± 20 |
± 25
— |
|||
| Фтороводород |
HF |
от 0 до 0,1
от 0,1 до 10,0 |
—
± 20 |
± 25
— |
|||
| Хлор |
Cl2 |
от 0 до 0,1
от 0,1 до 10 |
—
± 20 |
± 25
— |
|||
| Хлористый водород |
HCl |
от 0 до 0,2
от 0,2 до 20 |
—
± 20 |
± 25
— |
|||
| Этанол |
С2Н5ОН |
от 1 до 2000 | ± 20 | — | |||
| Горючие газы | |||||||
| Сумма углеводородов
(по С3Н8, C6H14 или CH4), НКПР* |
100 — 1000 |
от 0 до 1
от 1 до 50 |
± 20 % |
— | |||
| Бензол |
С6Н6 |
от 0 до 0,1 от 0,1 до 100 |
—
± 20 |
± 25
— |
|||
| Бутан |
С4Н10 |
от 0 до 0,1
от 0,1 до 0,7 |
—
± 20 |
± 25
— |
|||
| Гексан |
С6Н14 |
от 0 до 0,001
от 0,001 до 0,5 |
—
± 20 |
± 25
— |
|||
| Метан |
СН4 |
500 — 10000 |
от 0 до 0,004
от 0,004 до 2,2 |
—
± 20 |
± 25
— |
||
| Пропан |
С3Н8 |
от 0 до 0,1
от 0,1 до 2 |
—
± 20 |
± 25
— |
|||
| Этилен |
С2Н4 |
от 0 до 0,1
от 0,1 до 1,15 |
—
± 20 |
± 25
— |
|||
| Хладоны | |||||||
| Хладон R12 |
CСl2F2 |
от 40 до 80 ** | ± 20 | — | |||
| Хладон R22 |
CF2СlH |
от 100 до 350 | от 40 до 100 ** | ± 20 | — | ||
| Хладон R125 |
C2F5H |
от 40 до 80 ** | ± 20 | — | |||
| Примечание:
*значение НКПР для определяемых компонентов по МЭК 60079-20-96. ** массовая концентрация, млн-1. |
|||||||
