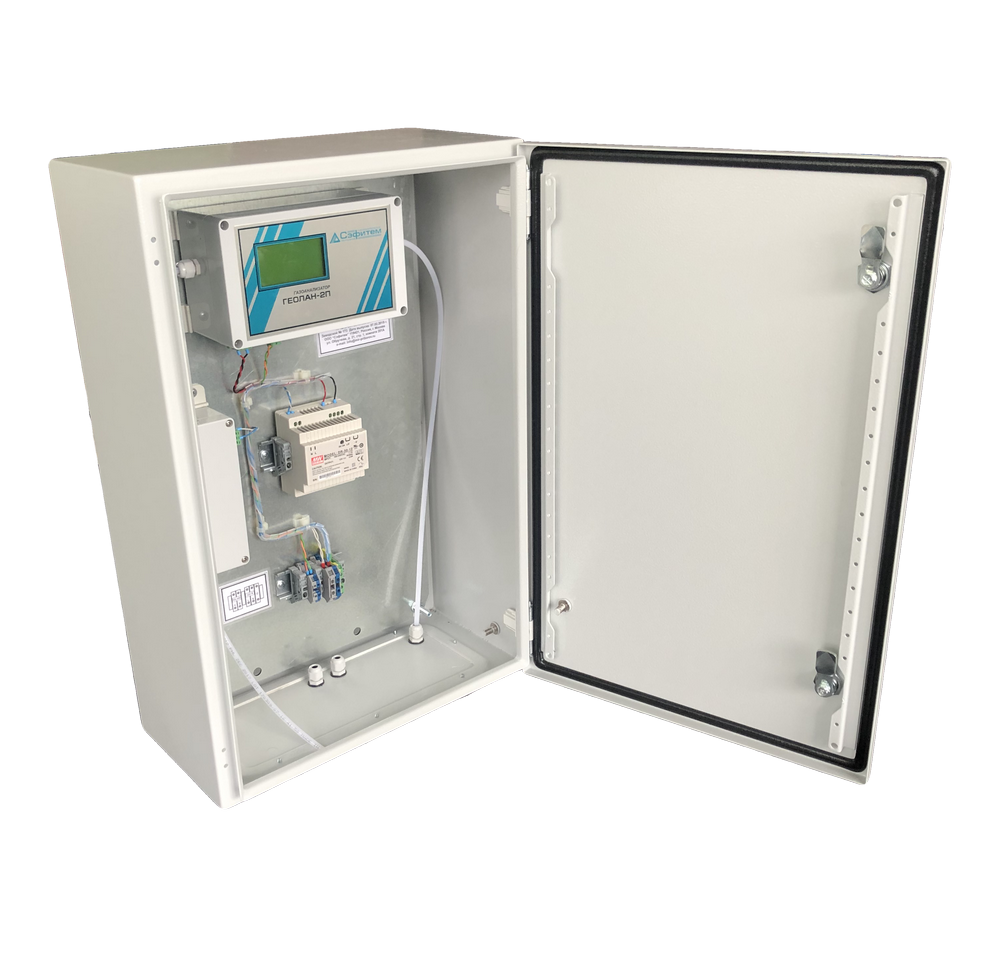

Газоанализатор стационарный «Геолан-2П (В)» / «Геолан-2Д (В)» предназначен для измерения концентраций вредных и загрязняющих веществ, содержащихся в атмосферном воздухе, воздухе рабочей зоны и в отходящих газах топливно-энергетических предприятий, а также для определения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
Области применения стационарного газоанализатора Геолан-2П(В)/2Д(В):
- охрана окружающей среды
- производственный контроль
- чрезвычайные ситуации
- оборона и безопасность государства
- гидрометеорология
Стационарный газоанализатор выпускается в обычном «Геолан-2Д» / «Геолан-2П» и во взрывозащищенном «Геолан-2ПВ» / «Геолан-2ДВ» исполнении.
Газоанализаторы стационарные во взрывозащищенном исполнении «Геолан-2ПВ» / «Геолан-2ДВ» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность газоанализатора стационарного обеспечивается следующими видами взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструктивно газоанализатор соответствует требованиям ГОСТ Р МЭК 60079-0-2011.
Стационарные газоанализаторы «Геолан-2ПВ» / «Геолан-2ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «d» имеют маркировку взрывозащиты — 1Ex d ib IIС Т6 Gb X.
Стационарные газоанализаторы «Геолан-2ПВ» / «Геолан-2ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «i» имеют маркировку взрывозащиты — 1Ex ib IIС Т6 Gb X.
Питание стационарных газоанализаторов осуществляться от внешних устройств: блока сбора, обработки и передачи информации или от блока питания с блоком искрозащиты. Блок сбора обработки и передачи информации имеют маркировку взрывозащиты — [Ex ib] IIС. Блок питания с блоком искрозащиты имеют маркировку взрывозащиты — [Ex ib] IIС.
Газоанализатор стационарный «Геолан-2ПВ» / «Геолан-2ДВ» удовлетворяет требованиям ГОСТ 27540-87 (р. 3), ГОСТ 12.2.007.0-75 и является многофункциональным восстанавливаемым изделием.
Особенности:
- Одновременное измерение концентраций от 1 до 16 вредных и загрязняющих веществ в воздухе.
- Возможность измерения на уровне ПДК атмосферного воздуха и ПДК воздуха рабочей зоны.
- Большой выбор измеряемых веществ, уникальные комбинации датчиков.
- Возможность дальнейшего дооснащения газоанализатора измерительными датчиками.
- Рабочий диапазон измеряемых концентраций вредных и загрязняющих веществ может выдаваться в различных единицах измерения (мг/м3, % объемной доли, ppm).
- 3-уровневая звуковая и световая индикация при превышении предельно допустимых значений.
Технические характеристики Геолан-2П(В)/2Д(В):
|
Наименование параметра, единица измерения |
Значение |
Примечание |
| Перечень веществ и диапазоны измерения концентрации |
|
Приложение А |
| Температура окружающей среды, °С |
от -20 до +40 |
|
| Температура окружающей среды с устройством подогрева, °С |
от -50 до +50 |
|
| Относительная влажность воздуха при отсутствии конденсата, (при t=25°С), % |
до 95 |
|
| Атмосферное давление, мм. рт. ст. |
650 — 800 |
|
| Напряжение электропитания блока сбора и обработки информации, В
от сети переменного тока частотой, Гц |
176-264 50±1 |
|
| Блок сбора и обработки информации имеет
маркировку взрывозащиты (по заказу) Электрические искробезопасные параметры: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внешняя ёмкость Cо: максимальная внешняя индуктивность Lо: |
[Ex ib] IIB 24,8 В 60 мА 86 нФ 1 мГн |
|
| Стационарный газоанализатор имеет маркировку взрывозащиты (по заказу)
Электрические искробезопасные параметры: максимальное входное напряжение Ui: максимальный входной ток Ii: максимальная внутренняя ёмкость Ci: максимальная внутренняя индуктивность Li: |
1Ex dib IIB T4/H2 24,8 В 80 мА 86 нФ 1 мГн |
|
| Переносной газоанализатор имеет:
маркировку взрывозащиты (по заказу) Электропитание переносного газоанализатора от 3-х аккумуляторов GP VD 1-2100 мАч: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внутренняя ёмкость Ci: максимальная внутренняя индуктивность Li: |
1Ex dib IIB T4/H2X 12,4 В 500 мА 7,8 мкФ 0,7 мГн |
|
| Число регулируемых порогов уровней сигнализации:
предупредительный сигнальный аварийный |
1 1 1 |
(по заказу) |
| Количество одновременно измеряемых веществ |
1 – 16 |
|
| Количество газоанализаторов в автоматизированных системах |
1 – 250 |
|
| Число реле для управления внешней аппаратурой по каждому анализируемому веществу |
1-3 |
|
| Коммутационные параметры реле типа «сухие контакты»: |
240 В до 3 А |
|
| Тип интерфейса с ПЭВМ |
RS-485 |
RS-232, USB
(по заказу) |
| Время прогрева газоанализатора, мин. не более |
3 |
|
| Минимальное время формирования выходного сигнала (τ90), с не более |
40 |
|
| Задержка срабатывания звуковой и световой сигнализации, с не более |
3 |
|
| Допустимая приведенная погрешность, % не более |
± 25 |
|
| Допустимая относительная основная погрешность, % не более |
± 20 |
|
| Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более
изменение температуры окружающей среды от -20°С до +40°С; давление — от 650 до 800 мм рт. ст. изменение влажности окружающего воздуха — от 30 до 95% при температуре 35°С. |
5% |
|
| Температура анализируемой пробы, °С |
-20 до +40 |
|
| Температура анализируемой пробы с системой пробоподготовки, °С |
-40 до +1200 |
|
| Габаритные размеры, мм, не более: |
|
|
| газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ», «Геолан-1Д», «Геолан-1ДВ» |
260×240×120 |
|
| газоанализаторы стационарные: «Геолан-2Д», «Геолан-2ДВ» |
260×240×140 |
|
| газоанализаторы стационарные с системой пробоподготовки: «Геолан-2П», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» |
600×800×250 |
|
| Масса, кг, не более: |
|
|
| газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ», «Геолан-1Д», «Геолан-1ДВ» |
3,5 |
|
| газоанализаторы стационарные: «Геолан-2Д», «Геолан-2ДВ» |
12 |
|
| газоанализаторы стационарные с системой пробоподготовки: «Геолан-2П», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» |
40 |
|
| Электропитание газоанализаторов переносных: «Геолан-1П», «Геолан-1ПВ», «Геолан-1Д», «Геолан-1ДВ» от 3-х аккумуляторов GP VD 1-2100 мАч:
максимальное напряжение, В максимальный ток, мА |
12,4 500
|
|
| Электропитание газоанализаторов стационарных: «Геолан-2Д», «Геолан-2ДВ»
максимальное напряжение, В максимальный ток, мА |
24,8 800 |
|
| Электропитание газоанализаторов стационарных с системой пробоподготовки: «Геолан-2П», «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ»
от сети переменного тока, В: |
, частота 50 Гц |
|
| Срок гарантии, месяцев |
12 |
|
| Гарантийный срок хранения, месяцев |
6 |
со дня приемки ОТК |
| Средняя наработка на отказ, часов, не менее |
15000 |
|
| Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, не менее |
10 |
Список веществ контролируемых газоанализатором «Геолан-1П»
|
Наименование вещества |
Химическая формула |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||||
|---|---|---|---|---|---|---|---|
|
массовая концентрация, мг/м3 |
объемная доля, % |
Относительной, % |
Приведенной, % |
||||
|
Аммиак |
NH3 |
от 0 до 0,1 от 0,1 до 100 от 1 до 1000 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Водород |
Н2 |
|
от 0 до 0,1 от 0,1 до 4,0 |
— ± 20 |
± 25 — |
||
|
Гексафторид серы |
SF6 |
от 1 до 100 от 100 до 10000 |
|
— ± 20 |
± 25 — |
||
|
Диоксид азота |
NO2 |
от 0 до 0,1 от 0,1 до 10 от 1 до 200 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Диоксид серы |
SO2 |
от 0 до 0,1 от 0,1 до 20 от 1 до 500 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Кислород |
О2 |
|
от 0,1 до 21 от 1 до 100 |
± 0,2 (абсолютной) ± 0,5 (абсолютной) | |||
|
Меркаптан |
RSH |
от 0,01 до 50 |
|
± 20 |
— |
||
|
Озон |
О3 |
от 0 до 0,02 от 0,02 до 2,0 |
|
— ± 20 |
± 25 — |
||
|
Оксид азота |
NO |
от 0 до 0,2 от 0,2 до 20 от 1 до 1000 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Оксид этилена |
С2Н4О |
от 0 до 0,1 от 0,1 до 200 |
|
— ± 20 |
± 25 — |
||
|
Сероводород |
H2S |
от 0 до 0,02 от 0,02 до 20 от 1 до 500 |
|
— ± 20 ± 20 |
± 25 — — |
||
|
Синильная кислота |
HCN |
от 0 до 0,1 от 0,1 до 3,0 |
|
— ± 20 |
± 25 — |
||
|
Оксид углерода |
CO |
от 0,1 до 200 от 1 до 2000 |
|
± 20 ± 20 |
— — |
||
|
Диоксид углерода |
CO2 |
|
от 0,1 до 5,0 от 0,1 до 100 |
± 20 ± 20 |
— — |
||
|
Формальдегид |
Н2СО |
от 0 до 0,1 от 0,1 до 2,0 |
|
— ± 20 |
± 25 — |
||
|
Фтороводород |
HF |
от 0 до 0,1 от 0,1 до 10,0 |
|
— ± 20 |
± 25 — |
||
|
Хлор |
Cl2 |
от 0 до 0,1 от 0,1 до 10 |
|
— ± 20 |
± 25 — |
||
|
Хлористый водород |
HCl |
от 0 до 0,2 от 0,2 до 20 |
|
— ± 20 |
± 25 — |
||
|
Этанол |
С2Н5ОН |
от 1 до 2000 |
|
± 20 |
— |
||
|
Горючие газы |
|||||||
|
Сумма углеводородов (по С3Н8, C6H14 или CH4), НКПР* |
|
от 0 до 1 от 1 до 50 |
± 20 % |
—
|
|||
|
Бензол |
С6Н6 |
от 0 до 0,1 от 0,1 до 100 |
|
— ± 20 |
± 25 — |
||
|
Бутан |
С4Н10 |
|
от 0 до 0,1 от 0,1 до 0,7 |
— ± 20 |
± 25 — |
||
|
Гексан |
С6Н14 |
|
от 0 до 0,001 от 0,001 до 0,5 |
— ± 20 |
± 25 — |
||
|
Метан |
СН4 |
|
от 0 до 0,004 от 0,004 до 2,2 |
— ± 20 |
± 25 — |
||
|
Пропан |
С3Н8 |
|
от 0 до 0,1 от 0,1 до 0,85 |
— ± 20 |
± 25 — |
||
|
Этилен |
С2Н4 |
|
от 0 до 0,1 от 0,1 до 1,15 |
— ± 20 |
± 25 — |
||
|
Хладоны |
|||||||
|
Хладон R12 |
CСl2F2 |
|
от 40 до 80 ** |
± 20 |
— |
||
|
Хладон R22 |
CF2СlH |
от 100 до 350 |
от 40 до 100 ** |
± 20 |
— |
||
|
Хладон R125 |
C2F5H |
|
от 40 до 80 ** |
± 20 |
— |
||
| Примечание:
*значение НКПР для определяемых компонентов по МЭК 60079-20-96. ** массовая концентрация, млн-1. |
|||||||
