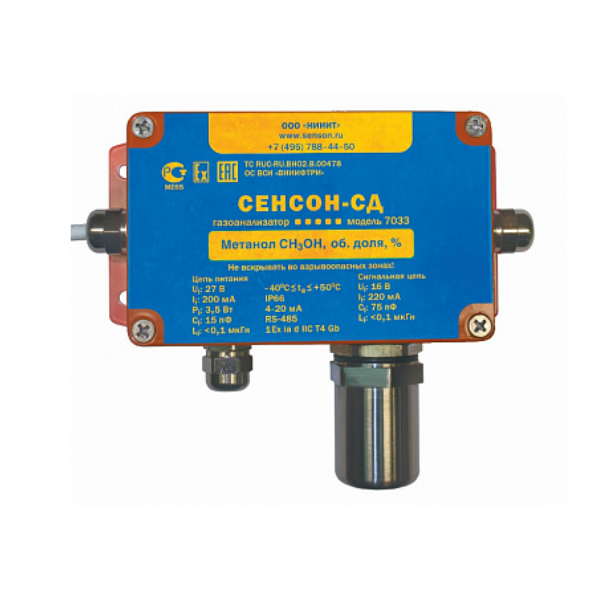

Газоанализатор стационарный Сенсон-СД-7033
Газоанализатор «Сенсон-СД-7033» — стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где...
Загрузка...В наличии много
22900 руб.RUB
Газоанализатор «Сенсон-СД-7033» — стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.
Область применения Сенсон-СД-7033
Газоанализаторы «Сенсон-СД» выпускаются во взрывозащищенном исполнении. Взрывозащита обеспечивается искробезопасными цепями (i-цепь). Область применения ГА – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
- в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:
- на буровых и добывающих платформах,
- на перекачивающих станциях магистральных нефте и газопроводов,
- у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
- на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
- на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
- на предприятиях пищевой промышленности;
- в очистных сооружениях;
- на предприятиях топливно-энергетического комплекса, котельных;
- в бортовых системах морских и речных судов;
- на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
- во множестве других приложений.
| Параметр | Значение |
| Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях (δ) | см. РЭ |
| Материалы корпуса: | |
| — Алюминиевый сплав | |
| Срок службы сенсоров (среднестатистический) | до 3 лет |
| Габаритные размеры | 155 × 130 × 60 мм |
| Масса | 750 г |
| Периодичность поверки | раз в 12 мес. |
| Уровень взрывозащиты | 1Ex ia d IIС T4 Gb Х |
| Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) | IP66 |
| Средний срок службы ГА | 10 лет |
| Типы сенсоров | Оптические, Полупроводниковые, Термокаталитические, Электрохимические |
| Выходные сигналы: | |
| — аналоговый | «Токовая петля 4-20 мА» |
| — цифровой | RS-485, протокол MODBUS RTU |
| Давление | От 84 до 120 кПа |
| Относительная влажность | До 95%, без конденсации влаги |
| Температура окружающей среды | –40…+50°С |
| Потребляемая электрическая мощность | 1,3 Вт |
| Напряжение электропитания: | |
| — Номинальное | 24 В постоянного тока |
| — Диапазон | 18–27 В постоянного тока |
Диапазон измерения:
| Измеряемый компонент | Диапазон измерений, концентрация измеряемого компонента | Пределы основной относительной погрешности δ % | |
| Наименование | Формула | ||
| Азота диоксид | NO2 | от 0,01 до 10 мг/м³ | ±25 |
| от 0,1 до 30 мг/м³ | ±15 | ||
| от 10 до 500 мг/м³ | ±10 | ||
| Аммиак | NH3 | от 0,01 до 10 мг/м³ | ±25 |
| от 0,1 до 200 мг/м³ | ±15 | ||
| от 10 до 1500 мг/м³ | ±10 | ||
| Азота оксид | NO | от 0,01 до 5 мг/м³ | ±25 |
| от 0,1 до 30 мг/м³ | ±15 | ||
| от 10 до 1000 мг/м³ | ±10 | ||
| Углеводороды | С2–С10 | от 50 до 3000 мг/м³ | ±25 |
| от 0,05 до 1 % об. д. | ±10 | ||
| Этанол | C2H5OH | от 50 до 5000 мг/м³ | ±25 |
| Водород | H2 | от 0,001 до 4 % об. д. | ±10 |
| Углерода диоксид | СО2 | от 100 до 2000 мг/м³ | ±20 |
| от 0,01 до 5 % об. д. | ±15 | ||
| от 1 до 100 % об. д. | ±10 | ||
| Кислород | 02 | от 0,01 – 1 % об. д. | ±10 |
| от 0,1 до 30 % об. д. | ±5 | ||
| от 1 до 100 % об. д. | ±1 | ||
| Углерода оксид | СО | от 0,01 до 10 мг/м³ | ±20 |
| от 0,1 до 300 мг/м³ | ±10 | ||
| от10 до 3000 мг/м³ | ±10 | ||
| Метанол | CH3OH | от 0,1 до 30 мг/м³ | ±20 |
| Метан | CH4 | от 0,001 до 1 % об. д. | ±10 |
| от 0,01 до 5 % об. д. | ±10 | ||
| от 1 до 100 % об. д. | ±5 | ||
| Пропан | C3H8 | от 0,001 до 2 % об. д. | ±10 |
| Серы диоксид | SO2 | от 0,01 до 3 мг/м³ | ±20 |
| от 1 до 300 мг/м³ | ±10 | ||
| Сероводород | H2S | от 0,01 до 3 мг/м³ | ±20 |
| от 0,1 до 30 мг/м³ | ±10 | ||
| от 1 до 200 мг/м³ | ±10 | ||
| Формальдегид | H2CO | от 0,1 до 30 мг/м³ | ±25 |
| Водород хлористый | HCl | от 0,01 до 30 мг/м³ | ±25 |
| Хлор | Cl2 | от 0,01 до 3 мг/м³ | ±20 |
| от 0,1 до 30 мг/м³ | ±10 | ||
| № | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора | ||
|
Сенсон-СД-7033 — ТЦВА.413737.033
|
||||||
| 1 | Сенсон-СД-7033-С2Н5ОН |
C2H5OH
|
50– 5000 мг/м3 | ТК | ||
| 2 | Сенсон-СД-7033-Сl2 |
CL2
|
0,1 – 30 мг/м3 | ЭХ | ||
| 3 | Сенсон-СД-7033-Н2СО |
H2CO
|
0,1 – 30 мг/м3 | ЭХ | ||
| 4 | Сенсон-СД-7033-СО |
СО
|
0,1 – 300 мг/м3 | ЭХ | ||
| 5 | Сенсон-СД-7033-СО2 |
СО2
|
0,01 – 5 % об | ОП | ||
| 6 | Сенсон-СД-7033-СН-ОП |
С2–С10
|
50 – 3000 мг/м3 | ОП | ||
| 7 | Сенсон-СД-7033-СН-ТК |
С2–С10
|
0,05 – 1 % об. | ТК | ||
| 8 | Сенсон-СД-7033-SО2 |
SO2
|
0,1 – 30 мг/м3 | ЭХ | ||
| 9 | Сенсон-СД-7033-Н2S |
H2S
|
0,1 – 30 мг/м3 | ЭХ | ||
| 10 | Сенсон-СД-7033-С3Н8 |
C3H8
|
0,001 – 2 % об. | ТК | ||
| 11 | Сенсон-СД-7033-СН3ОН |
CH3OH
|
0,1 – 30 мг/м3 | ЭХ | ||
| 12 | Сенсон-СД-7033-СН4 -ОП |
CH4
|
1 – 100 % об. | ОП | ||
| 13 | Сенсон-СД-7033-СН4 -ТК |
CH4
|
0,01 – 5 % об. | ТК | ||
| 14 | Сенсон-СД-7033-О2 |
02
|
0,1 — 30% об. | ЭХ | ||
| 15 | Сенсон-СД-7033-НСl |
HCL
|
0,01 – 30 мг/м3 | ЭХ | ||
| 16 | Сенсон-СД-7033-Н2 -ЭХ |
H2
|
0,1 – 4 % об. | ЭХ | ||
| 17 | Сенсон-СД-7033-Н2 -ТК |
H2
|
0,1 – 4 % об. | ТК | ||
| 18 | Сенсон-СД-7033-NН3 |
NH3
|
0,1 – 200 мг/м3 | ЭХ | ||
| 19 | Сенсон-СД-7033-NО |
NO
|
0,1 – 30 мг/м3 | ЭХ | ||
| 20 | Сенсон-СД-7033-NО2 |
NO2
|
0,1 – 30 мг/м3 | ЭХ | ||
|
Сенсон-СД-7033-01 — ТЦВА.413737.033
|
||||||
| 1 | Сенсон-СД-7033-01-С2Н5ОН |
C2H5OH
|
50– 5000 мг/м3 | ТК | ||
| 2 | Сенсон-СД-7033-01-Сl2 |
CL2
|
0,1 – 30 мг/м3 | ЭХ | ||
| 3 | Сенсон-СД-7033-01-Н2СО |
H2CO
|
0,1 – 30 мг/м3 | ЭХ | ||
| 4 | Сенсон-СД-7033-01-СО |
СО
|
0,1 – 300 мг/м3 | ЭХ | ||
| 5 | Сенсон-СД-7033-01-СО2 |
СО2
|
0,01 – 5 % об | ОП | ||
| 6 | Сенсон-СД-7033-01-СН-ОП |
С2–С10
|
50 – 3000 мг/м3 | ОП | ||
| 7 | Сенсон-СД-7033-01-СН-ТК |
С2–С10
|
0,05 – 1 % об. | ТК | ||
| 8 | Сенсон-СД-7033-01-SО2 |
SO2
|
0,1 – 30 мг/м3 | ЭХ | ||
| 9 | Сенсон-СД-7033-01-Н2S |
H2S
|
0,1 – 30 мг/м3 | ЭХ | ||
| 10 | Сенсон-СД-7033-01-С3Н8 |
C3H8
|
0,001 – 2 % об. | ТК | ||
| 11 | Сенсон-СД-7033-01-СН3ОН |
CH3OH
|
0,1 – 30 мг/м3 | ЭХ | ||
| 12 | Сенсон-СД-7033-01-СН4 -ОП |
CH4
|
1 – 100 % об. | ОП | ||
| 13 | Сенсон-СД-7033-01-СН4 -ТК |
CH4
|
0,01 – 5 % об. | ТК | ||
| 14 | Сенсон-СД-7033-01-О2 |
02
|
0,1 — 30% об. | ЭХ | ||
| 15 | Сенсон-СД-7033-01-НСl |
HCL
|
0,01 – 30 мг/м3 | ЭХ | ||
| 16 | Сенсон-СД-7033-01-Н2 -ЭХ |
H2
|
0,1 – 4 % об. | ЭХ | ||
| 17 | Сенсон-СД-7033-01-Н2 -ТК |
H2
|
0,1 – 4 % об. | ТК | ||
| 18 | Сенсон-СД-7033-01-NН3 |
NH3
|
0,1 – 200 мг/м3 | ЭХ | ||
| 19 | Сенсон-СД-7033-01-NО |
NO
|
0,1 – 30 мг/м3 | ЭХ | ||
| 20 | Сенсон-СД-7033-01-NО2 |
NO2
|
0,1 – 30 мг/м3 | ЭХ | ||
| Наименование | Наличие в комплекте поставки |
| Кронштейн, крепежная гайка, шайба, кольцо заземления | Входит в комплект поставки |
| Адаптер питания 0,5 А 220/12 В | Не входит в комплект поставки |
| Приспособление для поверки, комплект | Не входит в комплект поставки |
| Преобразователь интерфейса RS-485-USB для связи с ПК | Не входит в комплект поставки |
| Преобразователь интерфейса UART-USB для связи с ПК | Не входит в комплект поставки |
| Шланг для пробоотбора | Не входит в комплект поставки |
