Газоанализатор углекислого газа ПКУ-4 МК-С-4Р-2А
Загрузка...Газоанализатор углекислого газа ПКУ-4 МК-С-4Р-2А предназначен для измерения, регистрации и регулирования концентрации диоксида углерода (углекислого газа) и выдачи световой и звуковой сигнализации по двум уровням концентрации газа.
Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Особенности:
- стационарный измеритель-регулятор концентрации углекислого газа
- 1 канал измерения
- выносной преобразователь
- интерфейс USB, RS-232, RS-485
- внутренняя память до 30000 точек
- 4 реле
- 2 унифицированных токовых выхода
Особенности применения:
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений) не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК.
Достоинства:
- возможность измерений в подвижных и неподвижных газовых средах;
- возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний);
- реализована возможность работы с компьютером по интерфейсам RS-232, RS-485, USB;
- возможность протоколирования результатов измерений до 30000 точек измерений;
- возможность объединения приборов в измерительную сеть.

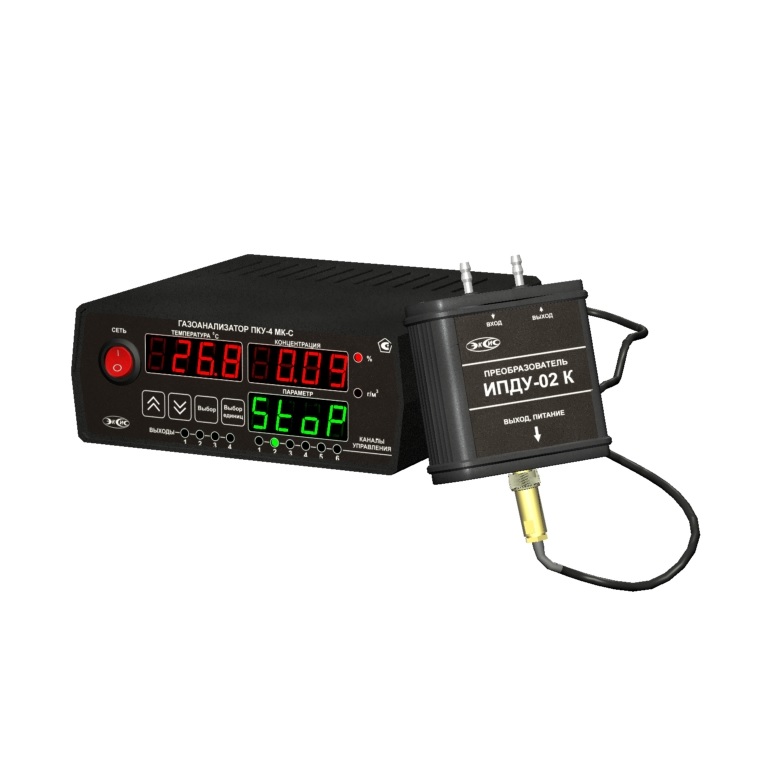

Прибор комплектуется выносным преобразователем с диффузионным забором пробы (ИПДУ-02) или с принудительным (с компрессором, ИПДУ-02-К).
ПКУ-4 МК-С-4Р-2А:
| Диапазон измеряемых концентраций СО2, об. %: | |
| Вариант 1 | 0…1,00 |
| Вариант 2 | 0…10,0 |
| Абсолютная погрешность измерения СО2, об.%, (где С — объемная доля диоксида углерода на входе газоанализатора): | |
| 0…1,00 | ±(0,05*С+0,01) |
| 0…10,0 | ±(0,05*С+0,1) |
| Рекомендуемый расход газа, л/мин. | 0,3±0,2 |
| Т90 измерения СО2 не более, сек | 30 |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Длина линии связи RS—232, м, не более | 15 |
| Длина линии связи RS—485, м, не более | 1000 |
| Длина линии связи USB, м, не более | 3 |
| Длина кабеля для подключения первичного преобразователя к измерительному блоку, м | до 1000 |
| Питание прибора: | 220±22В 50±1Гц |
| Мощность, потребляемая прибором, не более | 15 Вт |
| Нагрузочная способность реле | 7А при 220В |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | «4…20 |
| Дискретность изменения выходного тока, мкА | «19,5 |
| Максимальное сопротивление нагрузки, Ом | «300 |
| Масса измерительного блока, кг, не более | 1 |
| Масса преобразователя ИПДУ—02К, кг, не более | 1 |
| Масса преобразователя ИПДУ—02, кг, не более | 0,5 |
| Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более | 175х180х75 |
| Габаритные размеры преобразователя ИПДУ—02К, мм, не более | 110х85х35 |
| Габаритные размеры преобразователя ИПДУ—02, мм, не более | 110х85х35 |
| Рабочие условия применения измерительного блока: | |
| — температура воздуха, °С | -20…+50 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Рабочие условия применения первичного преобразователя: | |
| — температура воздуха, °С | -40…+60 |
| — относительная влажность, % (без конденсации влаги) | 10…95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
Комплект поставки ПКУ-4 МК-С-4Р-2А:
- блок измерения и индикации ПКУ-4 МК-С-4Р-2А
- свидетельство о поверке
- РЭ и паспорт
- газозаборная трубка длиной 3 метра с фильтром-отвесом
