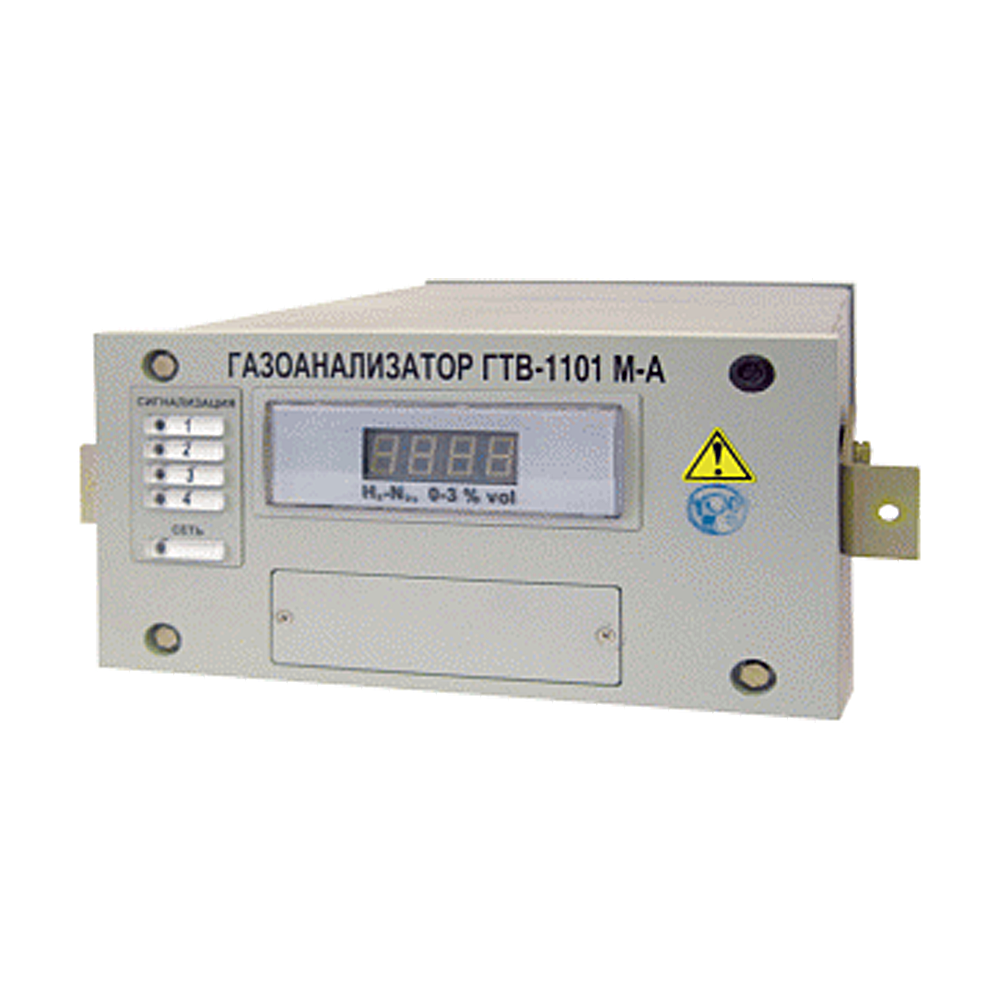

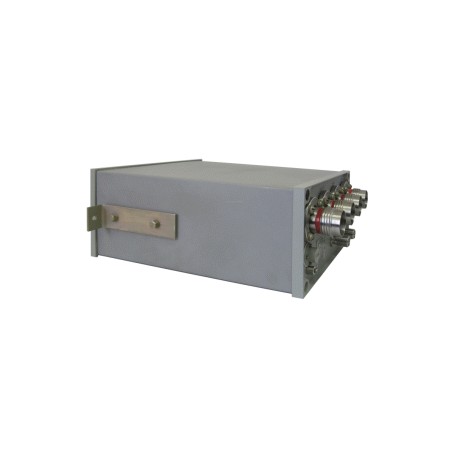

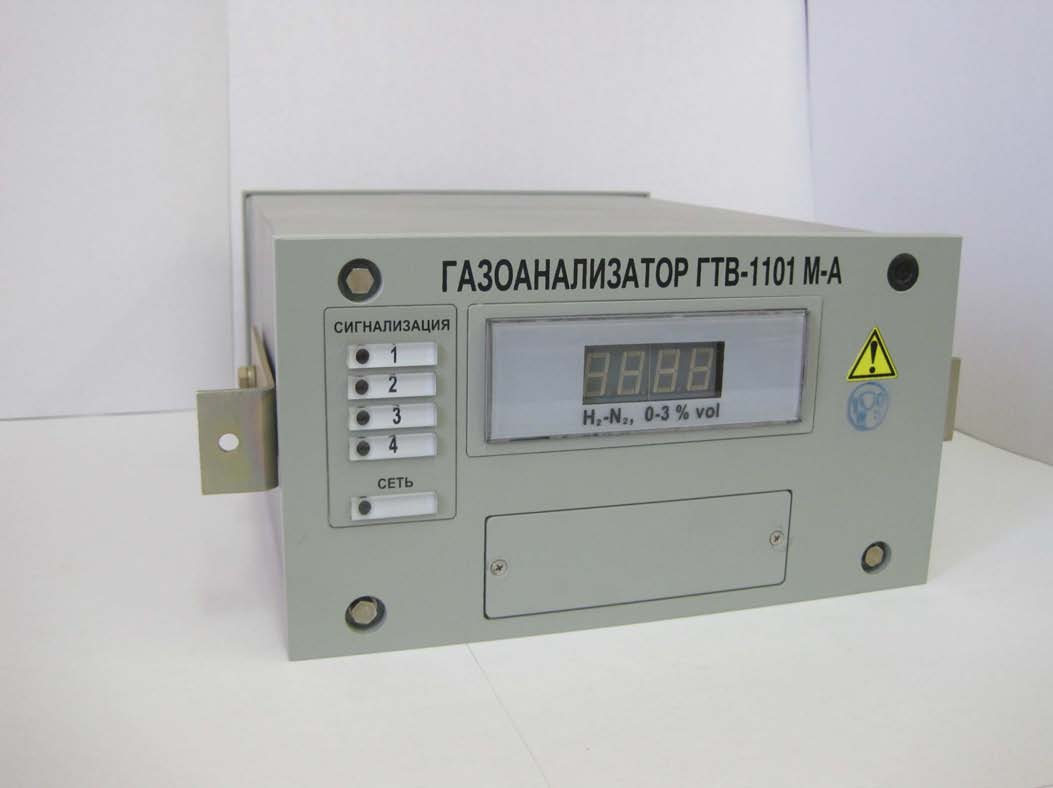

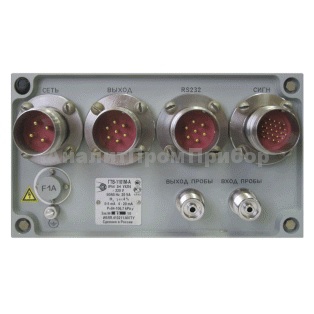

Газоанализатор водорода ГТВ-1101М-А
Загрузка...Стационарный газоанализатор ГТВ-1101М-А предназначен для измерения объемной доли водорода в технологических газовых смесях (азоте и воздухе) или азота в гелии.
Область применения: контроль технологических процессов на АЭС.
- Принцип действия – термокондуктометрический.
- Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
- Режим работы – непрерывный.
- Исполнение – атомное.
- Степень защиты корпуса – IP54.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2359 от 07 июля 2004 г.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2358 от 07 июля 2004 г.
Функциональные возможности:
- цифровая индикация содержания измеряемого компонента;
- наличие 4 порогов сигнализации;
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации;
- выдачи информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.
Газоанализатор ГТВ-1101М-А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97) или 4Н.
Газоанализатор ГТВ-1101М-А по классу 3Н относится к I категории сейсмостойкости по НП-031-01, по классу 4Н относится к III категории.
ГТВ-1101М-А:
|
Характеристики |
Значения |
Примечание |
| Диапазоны измерений, % об.: |
0 — 1; 0 — 2; |
анализируемая среда: |
| — для Н2 |
0 — 3; 0 — 5; 0 — 20 |
водород-азот |
|
0 — 1; 0 — 2; 0 — 3; |
водород-воздух |
|
| Предел допускаемой основной приведенной погрешности, % |
± 4 |
|
| Время прогрева, мин, не более |
30 |
|
| Установление показаний, с, не более: |
35 |
|
| Наличие 4 порогов сигнализации в пределах диапазона измерений, % |
5 — 90 |
устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80 % от диапазона измерений) |
| Выходные параметры: | ||
| — унифицир. выходной сигнал, мА |
0 — 5 или 4 — 20 |
(0,1 — 1) А, в зависимости от напряжения и нагрузки |
| — цифровой сигнал |
RS232 |
|
| — «сухие» контакты реле |
одна группа |
для каждого порога |
| Параметры измеряемой среды: | ||
| — температура, ° С |
от +5 до +50 |
|
| — давление, кПа |
84 — 106,7 |
|
| — влага, г/м3, не более |
5 |
|
| — пыль, г/м3, не более |
0,01 |
|
| — объемный расход, л/мин |
0,7 ± 0,2 |
|
| Температура окружающей среды, ° С |
от +5 до +50 |
|
| Питание, В |
220 |
|
| Потребляемая мощность, В·А, не более |
20 |
|
| Габаритные размеры, мм |
300×370×140 |
масса, не более10 кг |
| Срок службы, лет, не менее |
10 |
Комплект поставки ГТВ-1101М-А:
- газоанализатор,
- эксплуатационная документация,
- ЗИП,
- ведомость ЗИП.
