Стационарный газосигнализатор Астра-СВ предназначен для непрерывного автоматического измерения концентрации аммиака (NH3) и выдачи светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле (при заказе выносного блока силовых реле). Газосигнализатор Астра-СВ имеет индикацию концентраций газов на цифровом светодиодном индикаторе.

Область применения Астра-СВ исполнение 011 — атмосфера рабочей зоны, где возможно превышение концентрации аммиака (NH3).

Аммиак NH3 — бесцветный газ с резким характерным запахом (запах нашатырного спирта), относится к группе веществ удушающего и нейротропного действия, способных при ингаляционном поражении вызвать токсический отёк лёгких и тяжёлое поражение нервной системы, обладает как местным, так и резорбтивным действием. Пары аммиака сильно раздражают слизистые оболочки глаз и органов дыхания, а также кожные покровы. Пары аммиака вызывают обильное слезотечение, боль в глазах, химический ожог конъюнктивы и роговицы, потерю зрения, приступы кашля, покраснение и зуд кожи.

Устройство и принцип работы газосигнализатора АСТРА-СВ исполнение 011

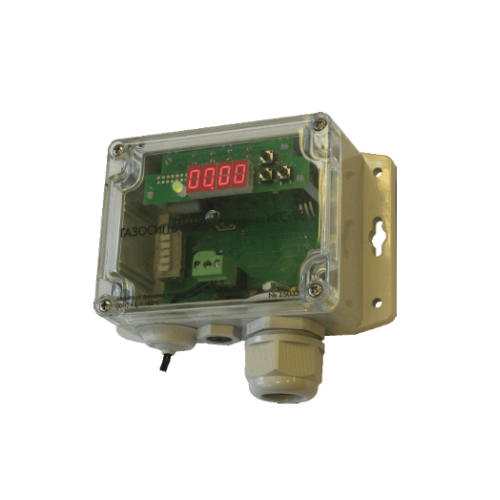

Астра-СВ серии ИГС-98Конструктивно газосигнализатор Астра-СВ исп. 011 выполнен в корпусе из поликарбоната с прозрачной крышкой.

На корпусе газосигнализатора имеются: гермоввод для кабеля электропитания и выходного сигнала, излучатель звука, фланцы с отверстиями для крепления.

В корпусе газосигнализатора размещены: основная печатная плата и плата индикации и управления.

Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.

Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит информацию на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА. Помимо цифровой индикации газосигнализатор Астра-СВ имеет световую и звуковую сигнализацию.

Газосигнализатор Астра-СВ исп. 011 имеет три выходных управляющих сигнала мини-реле: Порог1, Порог2 и Неисправность.

На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 — ALARM2, Неисправность — ALARM0. Нагрузка не более 100мА на каждом контакте.

В случае превышения концентрацией газа установленного Порога 1 светодиод меняет цвет на красный и начинает мигать, одновременно подается прерывистый звуковой сигнал и появляется напряжение на контакте ALARM 1.

Если порогов два, то при превышении Порога 2 частота световой и звуковой сигнализации увеличивается и появляется напряжение на контакте ALARM 2.

При снижении концентрации газа ниже Порога 1 и Порога 2 (или повышении выше Порога 1 для кислорода) отключается сигнализация и пропадает напряжение на контактах ALARM 1 и ALARM 2.

Если газосигнализатор исправен, то выход Неисправность выдает сигнал (напряжение 24В). В случае неисправности газосигнализатора или отсутствия питания светодиод меняет свой цвет на оранжевый, при этом на индикаторе появляется надпись «FOUL» (ошибка), на выходе Неисправность отсутствует сигнал (напряжение становится равным нулю).

При необходимости подключения внешних силовых устройств, при срабатывании сигнализации, когда недостаточно 24В при токе 100мА, используется блок внешних силовых реле.

Принцип действия схемы контроля концентрации аммиака газосигнализатора Астра-СВ основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации аммиака в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации.

Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Цифровая трёхразрядная матрица газосигнализатора Астра-СВ показывает концентрацию аммиака (NH3) в мг/м3.

При достижении концентрации контролируемого газа величины установленного порога включаются прерывистая световая (красный светодиод) и звуковая (сирена) сигнализации, а также срабатывают управляющие мини-реле.

Питание газосигнализатора Астра-СВ осуществляется от внешнего источника постоянного тока, обеспечивающего непрерывную работу прибора в течение длительного времени, или от сети 220 В (дополнительно необходимо приобрести блок питания или сетевой адаптер). Блок питания НЕ ВХОДИТ в комплект поставки газосигнализатора Астра-СВ.

Высота установки газосигнализатора АСТРА-СВ

Высота установки газоанализатора Астра-СВ зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить вблизи потолка. Для газов, имеющих плотность близкую к воздуху, место расположения может быть любое. Для токсичных газов датчики располагают на уровне дыхания человека: для сидящего –150 ± 20 см, для идущего по проходу – 180 ± 20 см.

Газоанализаторы Астра-СВ исп. 011 соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2 (при поставке — кабель МКШ 3-0,35 мм2), позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии номерами в разъеме. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.

Технические характеристики Астра-СВ ИГС-98:

  • Астра-СВ (серия ИГС-98) исполнение 011 стационарный газосигнализатор аммиака для непрерывного автоматического измерения концентрации аммиака NH3 (ПДК рабочей зоны), пороги срабатывания по умолчанию 20 мг/м3 и 60 мг/м3, возможна установка параметров порогов сигнализатора по требованию заказчика
  • Отбор: диффузионный
  • Количество контролируемых газов и канальность: 1
  • Тип сенсора: электрохимический
  • Газы: аммиак,
  • Пыле-влагозащита: IP65
  • Взрывозащита: не предусмотрено
  • Выходные сигналы: 3 мини-реле (порог1, порог2, неисправность), токовый выход 4 — 20 мА , силовые реле (под заказ)
  • Индикация: звуковая, световая, цифровая
  • Единицы измерения: мг/м3
  • Рабочий диапазон температур: -30°С до +50°С
  • Питание: 24 В, с адаптером питания 220 В
  • Габариты: 145х125х55 мм
  • Масса: 0,45 кг
  • Гарантийный срок: 1 год
  • Межповерочный интервал: 1 год.
Диапазон измерения аммиака (NН3) 0 — 320 мг/м3 или 0 — 800 мг/м3
Пороги срабатывания сигнализации порог 1 — 20 мг/м3, порог 2 — 60 мг/м3(возможна установка параметров порогов сигнализатора по требованию заказчика)
Относительная погрешность измерения в нормальных условиях (н.у.) 25 %
Чувствительность газосигнализатора Астра-СВ:— в диап. (0-320 мг/м3),

— в диап. (0-800 мг/м3)

1 мг/м3

5 мг/м3

Тип сенсора газосигнализатора Астра-СВ электрохимический
Время срабатывания сигнализации Т (0,9) при нормальных условиях без пробоотборного зонда, не более 80 с
Индикация газосигнализатора Астра-СВ световая, звуковая, цифровая
Выходные сигналы газоанализатора токовый выход 4-20 мА3 мини-реле

силовые реле (под заказ)

Электрическое питание Астра-СВ исп. 011 24 В, с адаптером питания — 220 В
Потребляемая мощность (при питании 24 В): до 1,5 Вт
Степень пылевлагозащиты газосигнализатора Астра-СВ исп. 011 IP65
Габаритные размеры газосигнализатора Астра-СВ, мм: 145х125х55
Масса газосигнализатора, кг 0,45
Срок службы сенсорного модуля, не менее, лет 3
Межповерочный интервал, мес. 12
Гарантийный срок эксплуатации газоанализатора Астра-СВ, мес. 12
Температура окружающей среды от -30°С до +50°С
Атмосферное давление от 84 до 120 кПа
Относительная влажность воздуха от  30 до 95%

Комплектация Астра-СВ ИГС-98 исполнение 011:

1. Газосигнализатор Астра-СВ исп. 011
2. Паспорт
3. Руководство по эксплуатации (на партию)
4. Методика поверки (на партию)
Дополнительно, по спец. заказу поставляются:
5. Блок питания 0,25 А для питания газосигнализатора от сети 220 В
6. Блок питания 0,6 А на DIN-рейку
7. Выносной блок силового реле на DIN-рейку и соединительные кабели.Характеристики нагрузки блока реле — 24 В, 5А
8. Корпус для монтажа с DIN-рейкой (на 4 модуля).

Степень пылевлагозащиты: IP67.



— блок реле — 1 модуль,

— блок питания 1 модуль.
