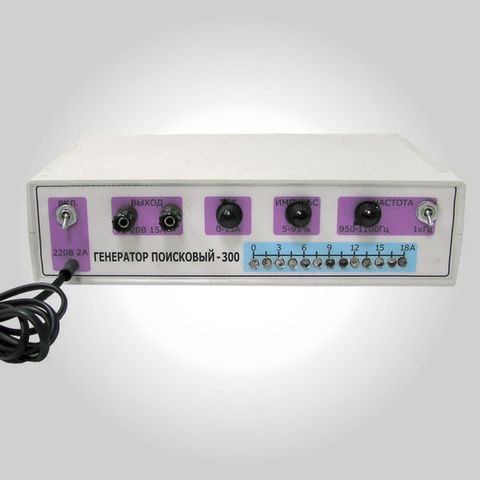

Загрузка...Генератор поиска ГП-300 (генератор прожига «плавающих сопротивлений» ГП-300)
ТУ 4276-004-12719185-2004
Генератор поиска ГП-300 предназначен для формирования мощного токового сигнала сигнальной частоты при определении мест залегания силовых кабелей или металлических трубопроводов и позволяет длительно выдавать в нагрузку мощность до 300 Вт. С помощью сигнала, формируемого генератором, можно определять места повреждения изоляции подземных трубопроводов.
Тяговый генератор ГП 300 может быть использован с любыми приемниками трассоискателей имеющими частоту от 950 до 1100 Гц благодаря возможности плавной регулировки частоты генератора.
Особенностью генератора является его портативность и высокий КПД, а также возможность плавной и раздельной регулировки как импульсной выходной мощности регулятором выходного тока, так и средней мощности посредством регулировки величины заполнения модулирующего импульса частотой 1 Гц.
| Питание генератора осуществляется от сети переменного тока напряжением | 220±20В, частотой 50 – 60Гц. По желанию Заказчика поставляется преобразователь напряжения с 12В на 220В. |
| Выходное напряжение на нагрузке 10 Ом составляет, не менее | 20 В |
| Максимальный ток в нагрузке устанавливается вручную в диапазоне, не менее | от 0,15 А до 15 А |
| Выходное напряжение генератора представляет собой разнополярные прямоугольные импульсы. Частота первой гармоники тока генератора имеет два значения: | |
| фиксированная частота | 1000±3 Гц |
| регулируемая частота в диапазоне, не менее | от 950 Гц до 1100 Гц |
| Генератор обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0,2 сек. Заполнение модулирующих импульсов напряжением сигнальной частоты может плавно регулироваться в диапазоне, не менее | от 5 до 95% |
| Генератор может работать на омическую нагрузку сопротивлением | от нуля (короткое замыкание) до бесконечности (холостой ход) |
| Габаритные размеры корпуса генератора, мм, не более | 260*200*70 |
| Масса генератора, не более | 1 кг |
| Генератор сохраняет работоспособность при | воздействии рабочих температур от минус 20 до 40°С и относительной влажности 98% при 20°С |
| 1. | Генератор поисковый ГП-300 | 1шт. |
| 2. | Паспорт, техническое описание и инструкция по эксплуатации | 1шт. |
| 3. | Провод подключения нагрузки | 2шт. |
| 4. | Провод подключения магнитной рамки* | 1шт. |
| 5. | Рамка магнитная* | 1шт. |
| 6. | Контакт магнитный | 1шт. |
| 7. | Штырь | 1шт. |
| 8. | Футляр | 1шт. |
*поставляются по дополнительному заказу
