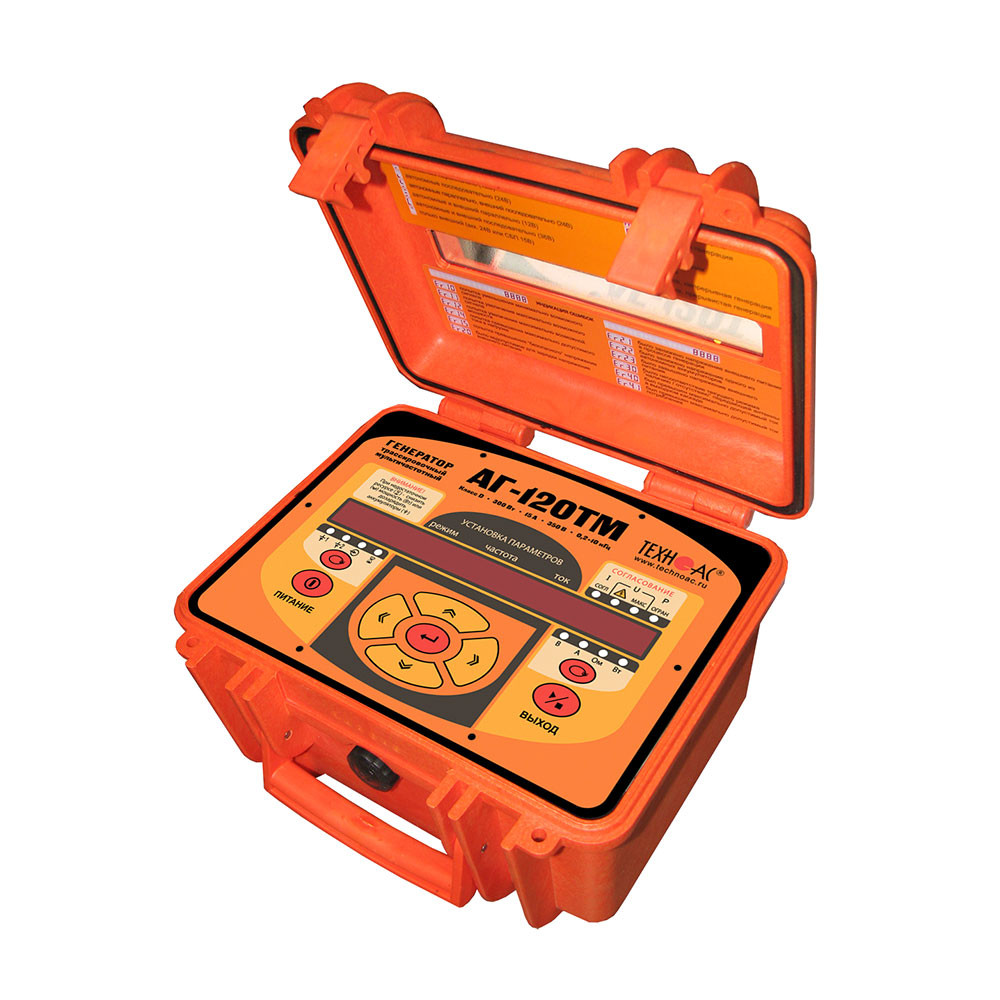

Генератор трассировочный АГ-120ТМ
Генератор АГ-120ТМ предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).
Максимальная мощность генератора до 300 Вт (в зависимости от выбранного режима...
Загрузка...
196650 руб.RUB
Цена без скидки: 207000
-5%
Экономия 10350
Генератор АГ-120ТМ предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).
Максимальная мощность генератора до 300 Вт (в зависимости от выбранного режима работы).
Прибор не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес.
Применение генератора АГ-120ТМ
- Проводить трассировку коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом (металлические и НЕМЕТАЛЛИЧЕСКИЕ трубопроводы).
- Осуществлять высокоэффективный поиск мест повреждения кабеля.
- Проводить диагностику газопроводов и определять места повреждения изоляции защитных покрытий.
- Работать с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц.
Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Технические характеристики АГ-120ТМ:
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 — длительность импульса, мс — частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| Режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 8192 4:1 |
| Режим 4 амплитуда импульсачастота следования импульсов (ударов), уд/мин — низкая — средняя — высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: — непрерывная и двухчастотная генерация — кратковременные посылки |
10 15 |
| задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| — при автономном питании — с добавлением внешнего аккумулятора 12 В — при питании от сетевого блока |
220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| — при автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| — с добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| — от сетевого блока (СБП) | 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB. |
|
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Согласование с нагрузкой | — автоматическое, обеспечивающее достижение заданного тока в нагрузке — ручное (кнопками «Вверх» или «Вниз») |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово — кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией: 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| — непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| — импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| — генерация ударных импульсов с максимальной частотой 80 уд/мин | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11…14 В / 22…28 В |
| Функциональные особенности | |
| Автоматические функции | — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) — автосогласование (достижение заданного тока в нагрузке) — автоматический «интеллектуальный» выбор выходной мощности — специальная программа управления передающей антенной — встроенное автоматическое зарядное устройство — автоотключение питания при простое (1 мин) |
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы — при несоответствии внешнего напряжения режиму зарядки — при превышении допустимого потребляемого тока — при отключении внешнего питания в процессе генерации — при коротком замыкании выхода в процессе генерации — при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» — индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) — индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | — все питающие напряжения — режимы и установки — ресурс питания — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14,5 |
Комплект поставки АГ-120ТМ:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор трассировочный АГ-120ТМ | 1 шт. |
| 2 | Кабель АГ120.02.020 | 1 шт. |
| 3 | Кабель АГ120.02.050 | 1 шт. |
| 4 | Кабель АГ105.02.020 | 1 шт. |
| 5 | Источник питания ENP-240-12 | 1 шт. |
| 6 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 7 | Кабель AG120.02.060 | 1 шт. |
| 8 | Контакт магнитный АГ120.02.090 | 1 шт. |
| 9 | Штырь заземления АГ110.02.004 | 1 шт. |
| 10 | Сумка для генератора (чехол 53181) | 1 шт. |
| 11 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 12 | Сумка для антенны (чехол 53107) | 1 шт. |
| 13 | Руководство по эксплуатации | 1 шт. |
| 14 | Паспорт | 1 шт. |
