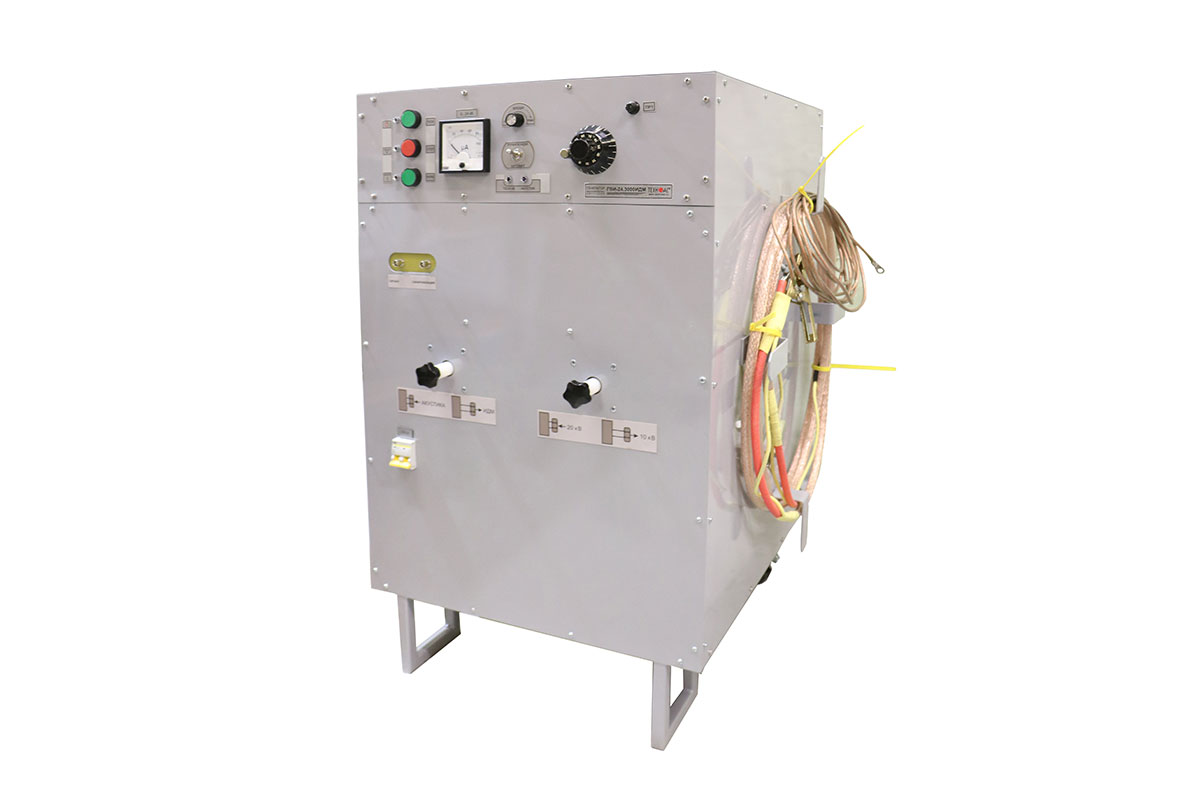

Генератор высоковольтный импульсный ГВИ-24.3000 ИДМ
Загрузка...
Генератор высоковольтный импульсный ГВИ-24.3000 ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.
Описание
В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.
Условия эксплуатации
Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:
- температура окружающей среды от +1°С до +35°С;
- относительная влажность не более 80% при +35°С;
- атмосферное давление от 630 до 830 мм.рт.ст.
Включение установки, после нахождения при пониженной температуре, должно производиться только после ее просушивания при температуре не ниже +10°С.
Технические характеристики ГВИ-24.3000 ИДМ:
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В ± 10%, 50 Гц |
| Максимальный ток, потребляемый из сети, А | 10 |
| Максимальное напряжение импульса, В | Ступень 1: 0…9500±500 Ступень 2: 0…19000±1000 |
| Максимальная энергия импульса на каждой ступени, Дж | 2880 |
| Регулирование напряжения импульса | Плавное |
| Регулировка периода импульса, с | 3…15 |
| Определение расстояния до места повреждения кабеля импульсно-дуговым методом | Совместно с рефлектометром, поддержи-вающим данную функцию (Рейс-305, Рейс-405, TDR-107, TDR-109 и др.) |
| Масса силового блока, кг, не более | 130 |
Комплект поставки ГВИ-24.3000 ИДМ:
- Силовой блок со встроенными органами управления — 1 шт.
- Провод заземления — 1 шт.
- Высоковольтный кабель — 1 шт.
- Руководство по эксплуатации — 1 шт.
