Глубиномеры
Загрузка...Глубиномер — прибор для замера глубины отверстий, пазов, высоты уступов и других линейных отклонений. Основными конструктивными элементами глубиномера являются штанга и подвижная рамка (подробнее о конструкции глубиномеров). В зависимости от вида отсчётного устройства, изготавливаются инструменты следующих типов:
- штангенглубиномеры нониусные с отсчетом по шкале нониуса;
- штангенглубиномеры цифровые с отсчетом по электронной шкале;
- глубиномеры микрометрические с отсчетом по шкалам стебля и барабана;
- глубиномеры индикаторные с отсчетом по шкале индикатора часового типа.

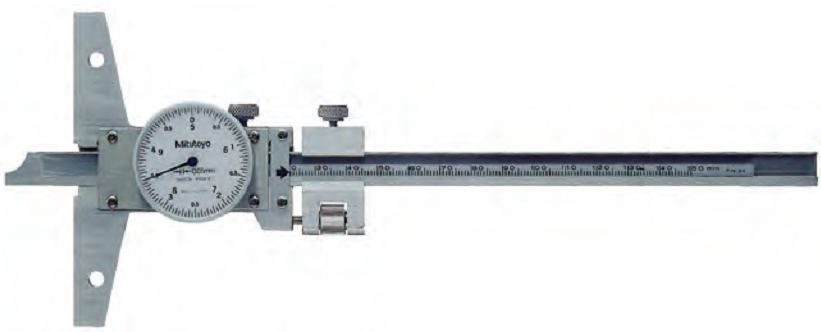

Штангенглубиномеры нониусные тип ШГ
Нониусные штангенглубиномеры это наиболее распространенная разновидность глубиномеров. Для снятия показаний в приборах данного типа, штанга опускается в отверстие, затем до упора опускается подвижная рамка, отсчет ведется по шкале нониуса. В отличие от штангенциркулей, штангенглубиномеры не имеют подвижных губок. Штангенглубиномеры типа ШГ соответствуют ГОСТ 162-90 и внесены в Госреестр средств измерений за №41063-09. Методика поверки штангенглубиномеров содержится в МИ 2196-92.

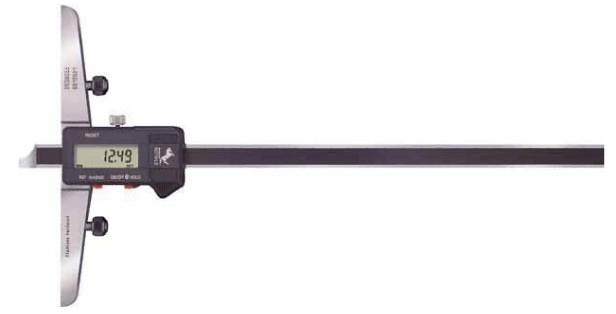

Штангенглубиномеры электронные тип ШГЦ
Электронные штангенглубиномеры имеют цифровую шкалу для снятия показаний. Цифровая индикация повышает удобство работы и снижает вероятность ошибок в процессе измерения. Конструктивно инструменты данного типа состоят из штанги и перемещающейся вдоль нее рамки с жидкокристаллическим экраном, а так же фиксирующего винта. Механизм измерений аналогичен работе с простым нониусным инструментом. Штангенглубиномеры типа ШГЦ изготовлены в соответствии с ГОСТ 162-90. При необходимости может быть выдано свидетельство о поверке.

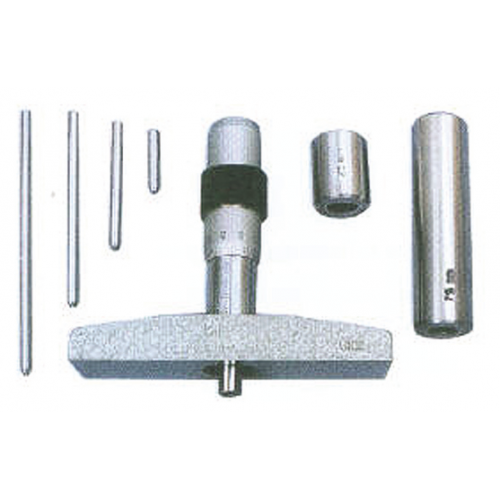

Глубиномеры микрометрические тип ГМ
Микрометрический глубиномер используется для тех же целей что и его нониусный аналог. В инструментах данного типа диапазон измерения обеспечивает набор сменных удлинительных стержней из твердого сплава. Количество используемых стержней, зависит от диапазона измерений. Снятие показаний производится по шкалам стебля и барабана (подробнее о конструкции глубиномеров). Глубиномеры типа ГМ изготовлены в соответствии с ГОСТ 7470-92. При необходимости может быть выдано свидетельство о поверке.

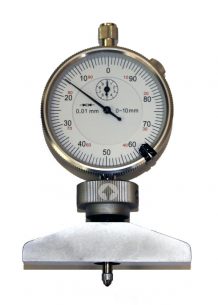

Глубиномеры индикаторные тип ГИ
В глубиномерах типа ГИ отсчет ведется по шкале встроенного индикатора часового типа. Диапазон измерения обеспечивает набор сменных удлинительных стержней из твердого сплава. Количество используемых стержней, зависит от диапазона измерений. Основные модификации ГИ-100, ГИ-150, цена деления 0,01мм. Глубиномеры типа ГМ изготовлены в соответствии с ГОСТ 7661-67. При необходимости может быть выдано свидетельство о поверке.
Основные технические характеристики Штангенглубиномеров нониусных тип ШГ:
| Параметры | ШГ-160 | ШГ-250 | ШГ-300 | ШГ-400 | ШГ-500 | ШГ-630 |
| Диапазон измерений, мм | 0-160 | 0-250 | 0-300 | 0-400 | 0-500 | 0-630 |
| Значение отсчета по нониусу, мм | 0,05 | 0,05 | 0,05 | 0,050 | 0,05 | 0,05 |
| Погрешность, +-мм | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Отклонение от плоскостности измерительных поверхностей штанги, мм | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 |
| Отклонение от плоскостности измерительных поверхностей основания, мм | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 |
| Кол-во шт в упаковке | 40 | 20 | 20 | 20 | 20 | 20 |
Технические характеристики штангенглубиномеров электронных тип ШГЦ:
| Модель | ШГЦ-150 | ШГЦ-200 | ШГЦ-300 | ШГЦ-400 | ШГЦ-500 |
| Пределы измерения, мм | 0-150 | 0-200 | 0-300 | 0-400 | 0-500 |
| Дискретность отсчета, мм | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| Погрешность измерений, мм | ±0,03 | ±0,03 | ±0,03 | ±0,04 | ±0,05 |
| Масса, кг | 0,14 | 0,2 | 0,3 | 0,37 | 0,52 |
Технические характеристики глубиномеров микрометрических тип ГМ:
| Модель | ГМ-25 | ГМ-50 | ГМ-100 | ГМ-150 |
| Пределы измерения, мм | 0-25 | 25-50 | 50-100 | 100-150 |
| Дискретность отсчета, мм | 0,01 | 0,01 | 0,01 | 0,01 |
| Погрешность измерений I класс точности мкм | ±2 | ±3 | ±3 | ±4 |
| Погрешность измерений II класс точности мкм | ±4 | ±4 | ±5 | ±6 |
