Штангенрейсмасы тип ШР, ШРЦ
Загрузка...Штангенрейсмасс (штангенрейсмус) — слесарный и измерительный инструмент, применяемый для разметки, измерения высоты, глубины отверстий и расположения поверхностей корпусных деталей. Принцип работы инструмента аналогичен штангенциркулю. Конструктивной особенностью штангенрейсмасов является наличие специальных разметочных приспособлений (ножки, губки) и основания для перпендикулярной установки к плоскости измеряемой детали.
Штангенрейсмасы делятся на нониусные, принцип действия которых аналогичен штангенциркулю и цифровые с жидкокристаллическим индикатором.

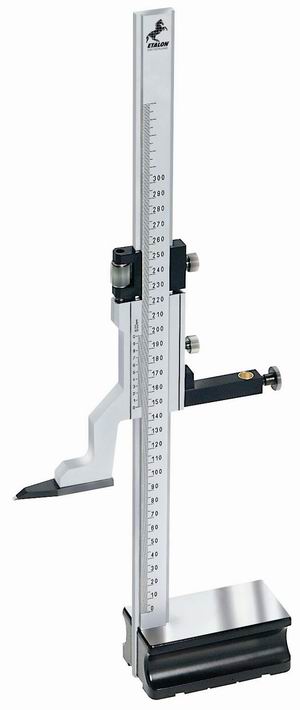

Штангенрейсмасы нониусные тип ШР
Штангенрейсмасы ШР – самый распространенный тип данного инструмента. Штанга прибора имеет миллиметровую шкалу с отсчетом показаний по нониусу. Для облегчения установки на требуемый размер, рамка оснащена устройством тонкой настройки с микрометрическим винтом Измерительная (разметочная) ножка выполнена из твердого сплава. Штангенрейсмасы типа ШР отвечают требованиям ГОСТ 164-90 и внесены в Госреестр за № 41059-09. Методика поверки Штангенрейсмасов регламентирована МИ 2190-92 Штангенрейсмасы. Методика поверки. По заявке на штангенрейсмас может быть выдан сертификат о калибровке собственной метрологической службы аккредитованной в системе Росаккредитации.

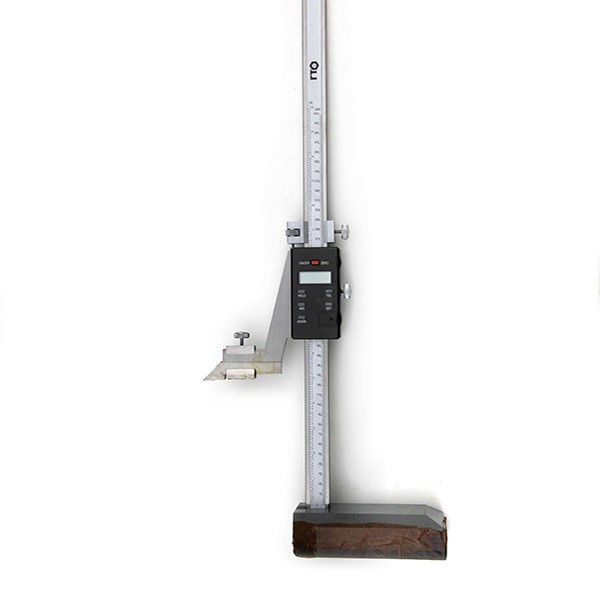

Штангенрейсмасы электронные тип ШРЦ
Данный тип инструмента предназначен для тех же целей, что и его механический аналог. Считывание показаний со штангенрейсмасов типа ШРЦ производится по цифровому индикатору электронного блока. Инструмент снабжен функциями для проведения абсолютных и относительных измерений с возможностью вывода данных на ПК. Сменная разметочная ножка выполнена из твердого сплава. Штангенрейсмасы ШРЦ соответствуют ГОСТ 164-90.
Основные технические характеристики:
| Параметры | ШР-250 | ШР-300 | ШР-400 | ШР-500 | ШР-630 | ШР-1000 |
| Диапазон измерений, мм | 0-250 | 0-300 | 0-400 | 50-500 | 60-630 | 0-1000 |
| Значение отсчета по нониусу, мм | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Погрешность, мм | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 | 0,05 |
| Отклонение действительного размера измерительной ножки от маркированного значения, мм | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 |
| Отклонение от параллельности верхней и нижней измерительных поверхностей измерительной ножки, мм | 0,004 | 0,004 | 0,005 | 0,005 | 0,006 | 0,006 |
| Отклонение от параллельности измерительной плоскости ножек относительно основания, мм | 0,006 | 0,006 | 0,008 | 0,008 | 0,010 | 0,010 |
| Модель | ШРЦ-200 | ШРЦ-300 | ШРЦ-500 | ШГЦ-600 |
| Диапазон измерений, мм | 0-200 | 0-300 | 0-500 | 0-600 |
| Дискретность отсчета, мм | 0,01 | 0,01 | 0,01 | 0,01 |
| Погрешность измерений в зависимости от диапазона измерений, мм (дюйм) | ±0,03 | ±0,04 | ±0,05 | ±0,05 |
