Шаблоны резьбовые

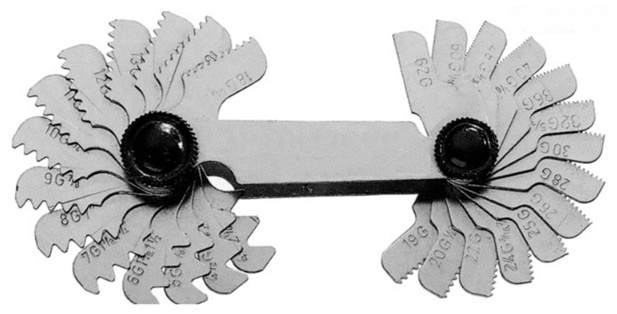

Резьбовой шаблон – измерительный инструмент, предназначенный для определения номинального шага метрической резьбы или числа ниток на дюйм трубной резьбы. Выпускается в виде сдвоенной обоймы металлических пластин с эталонным профилем. Измерение производится методом подбора пластины к соответствующей резьбе.
Резьбовые шаблоны применяются при проведении ремонтных и слесарных работ. Выпускается 2 типа наборов: для метрической и трубной резьбы.
Основные технические характеристики:
| Номер набора | 1 | 2 |
| Условные обозначения наборов | М60° | М55° |
| Количество шаблонов в наборе | 20 | 17 |
| Шаг, мм | 0,4; 0,45; 0,5; 0,6; 0,7; 0,75; 0,8; 1; 1,25; 1,5; 1,75; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6 | — |
| Количество ниток на 1″ | — | 28; 24; 20; 19; 16; 14; 12; 11; 10; 9; 8; 7; 6; 5; 4; 41/2 |
| Габаритные размеры, мм | 10х13х65,75 | 10х13х65,75 |
| Масса, кг | 0,022 | 0,018 |
