Нутромеры индикаторные тип НИ

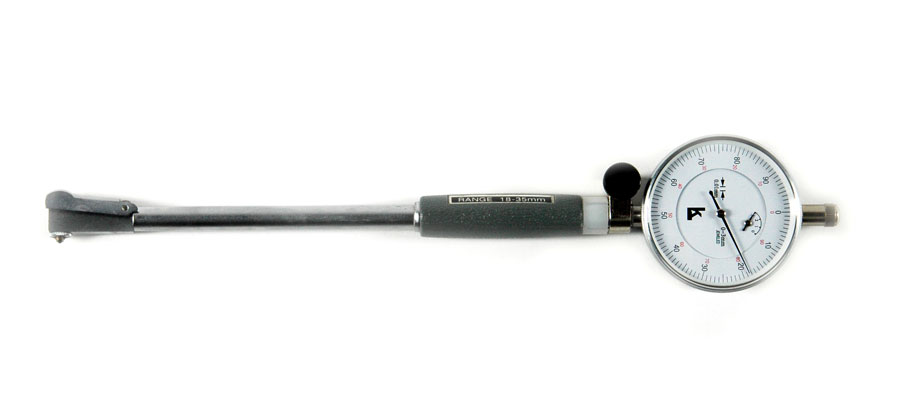

Предназначены для определения внутренних размеров деталей. Тип НИ 6-10 — НИ 18-35 снабжены конусным механизмом передачи на индикаторное устройство, а НИ 35-50 — НИ 700-100 рычажным. Нутромеры индикаторные тип НИ соответствует требованиям ГОСТ 868-82.
Основные технические характеристики:
| Наименование характеристики |
Диапазон измерения для соответствующей модели нутромера, мм | |||||||||
| НИ-10 6-10 |
НИ-18 10-18 |
НИ-50 18-50 |
НИ-100 50-100 |
НИ-160 100-160 |
НИ-250 160-250 |
НИ-450 250-450 |
НИ-700 450-700 |
НИ-1000 700-1000 |
||
| 1. Глубина измерения наибольшая, мм | 100 | 130 | 150 | 200 | 300 | 400 | 500 | — | — | |
| 2. Наименьшее перемещение измерительного стержня, мм — при выпуске из производства; — после ремонта |
0,6 0,5 |
0,8 0.6 |
1,5 1,2 |
4 3 |
6 5 |
8 6 |
8 6 |
|||
| 3. Измерительное усилие, Н | 2,5 – 4,5 | 4 – 7 | 5 – 9 | 5 – 9 | 5 – 9 | 5 – 9 | 5 – 9 | |||
| 4. Усилие центрирующего мостика, Н | 5 – 8,5 | 7,5 — 12 | 9,5 — 16 | 9,5 — 16 | 9,5 — 16 | 9,5 — 16 | 9,5 — 16 | |||
| 5. Измерительные стержни: — радиус измер. поверхности, мм; — количество стержней (комплектов). |
1,8-2,8 9 (2) |
2,5-4,5 9 (2) |
5 – 8 6 (2) |
18 – 22 5 |
30 – 40 3 |
30 – 40 3 |
30 – 40 3 |
30 – 40 3 |
30 – 40 3 |
|
| 6. Погрешность, мкм:
— на участке в 0,1 мм; — на участке в 1,0 мм; — в пределах перемещения измерительного стержня |
5 8 — — 8 12 |
5 8 — — 8 12 |
5 8 10 12 12 15 |
10 12 15 18 |
10 12 15 18 |
10 12 15 18 |
14
22 |
14
22 |
14
22 |
|
| К Т 1 К Т 2 |
||||||||||
| К Т 1 К Т 2 |
||||||||||
| К Т 1 К Т 2 |
||||||||||
| 9. Отсчетное устройство нутромера: | ИЧ-2 | ИЧ-5 | ИЧ-10 | |||||||
| 10. Интервалы, через которые определяют погрешность, мм: — на участке в 0,1 мм; — на участке в 1,0 мм; — в пределах перемещения измерительного стержня (см. п. 2) |
0,02 — 0,05 (0,5) |
0,02 — 0,05 (0,6) |
0,02 0,1 0,1 (1,2) |
— 0,1 0,3 (3) |
— 0,1 0,3 (3) |
— 0,1 0,3 (3) |
— 0,1 0,5 (5) |
— 0,1 0,5 (5) |
— 0,1 0,5 (5) |
|
