Гриндометр двухканальный ПРОМТ ГК-2 (0-100 мкм)
Загрузка...Гриндометр двухканальный ПРОМТ ГК-2 (0-100 мкм) предназначен для определения степени перетира по ГОСТ 31973-2013, ISO 1524 для пигментированных лакокрасочных материалов, диспергированных пигментов, наполнителей и тп. В основу метода положено распределение испытываемого материала в клинообразном пазе прибора специальным скребком. Результатом измерения является значение глубины паза в мкм на котором будет визуальным способом зафиксировано появление штрихов или видимых частиц материала. Температура является важным параметром при проведении испытания и определяется ГОСТ либо нормативными документами на контролируемую жидкость. Представляет из себя модифицированную версию одноканального гриндометра ПРОМТ ГК-1.

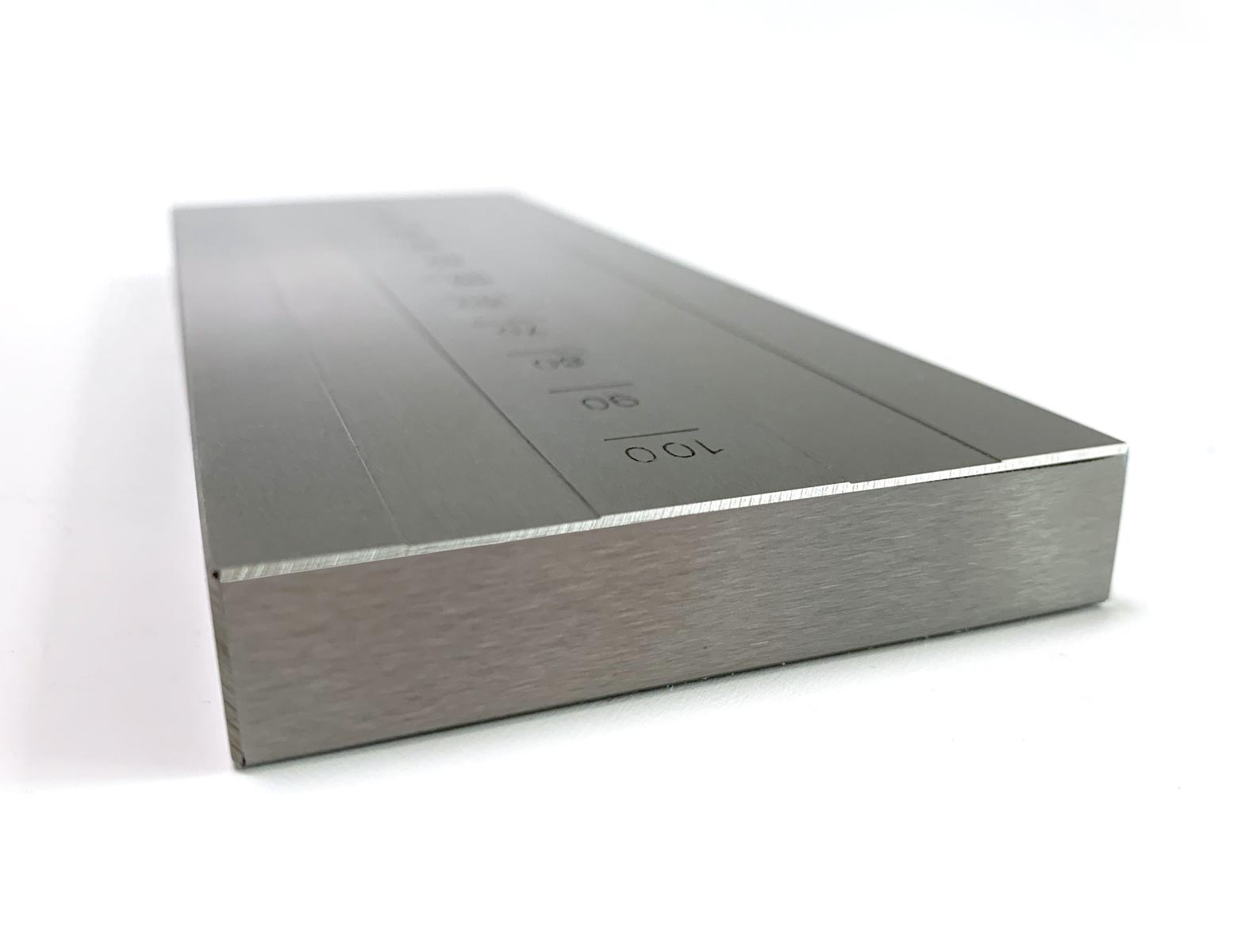

Это простой и надежный механический прибор, состоящий из измерительной плиты и скребка выполненных из закаленной нержавеющей стали. Плита имеет 2 одинаковых клинообразных паза, глубина которых равномерно увеличивается от нуля до 100 мкм. На верхней либо боковых гранях методом гравировки нанесена разметка с цифровыми значениями глубины паза. Гриндометр ПРОМТ ГК-2 не требует специальных навыков для работы с ним и позволяет оперативно контролировать степень перетира жидкостей в лабораторных и цеховых условиях. Прибор внесен в ГОСРЕЕСТР СИ РФ и поверяется.
Гриндометр двухканальный ПРОМТ ГК-2 выпускается со следующими вариантами диапазона глубины паза:
- 0-25 мкм
- 0-50 мкм
- 0-100 мкм
- 0-150 мкм
НАЗНАЧЕНИЕ:
- определение степени перетира лакокрасочных и аналогичных материалов по ГОСТ 31973-2013
ОСОБЕННОСТИ:
- полностью соответствует ГОСТ
- 2 одинаковых клинообразных паза
- надежная и простая конструкция из закаленной стали
- двусторонний скребок в комплекте
- шкала нанесенная методом гравировки
- простота использования
- компактный пластиковый кейс с упругим ложементом
- внесен в ГОСРЕЕСТР СИ РФ.
| Основные характеристики | |
| Стандарт | ГОСТ 31973-2013, ISO 1524 |
| Внесен в Госреестр СИ РФ | да |
| Номер в Госреестр СИ РФ | 95876-25 |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Поверка в комплекте | нет |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диапазон измерения | от 0 до 100 мкм |
| Цена деления шкалы | 10 мкм |
| Норма степени перетира | 40 – 90 мкм |
| Количество пазов | 2 |
| Допустимое отклонение значения глубины паза в любом месте по его длине | ±2,5 мкм |
| Ширина паза | 12,5 ±0,5 мм |
| Материал плиты | сталь 40Х13 |
| Габаритные размеры, не более | |
| – измерительной плиты | 180х65х20 мм |
| – скребка | 90х45х7 мм |
| Масса, не более | 1,3 кг |

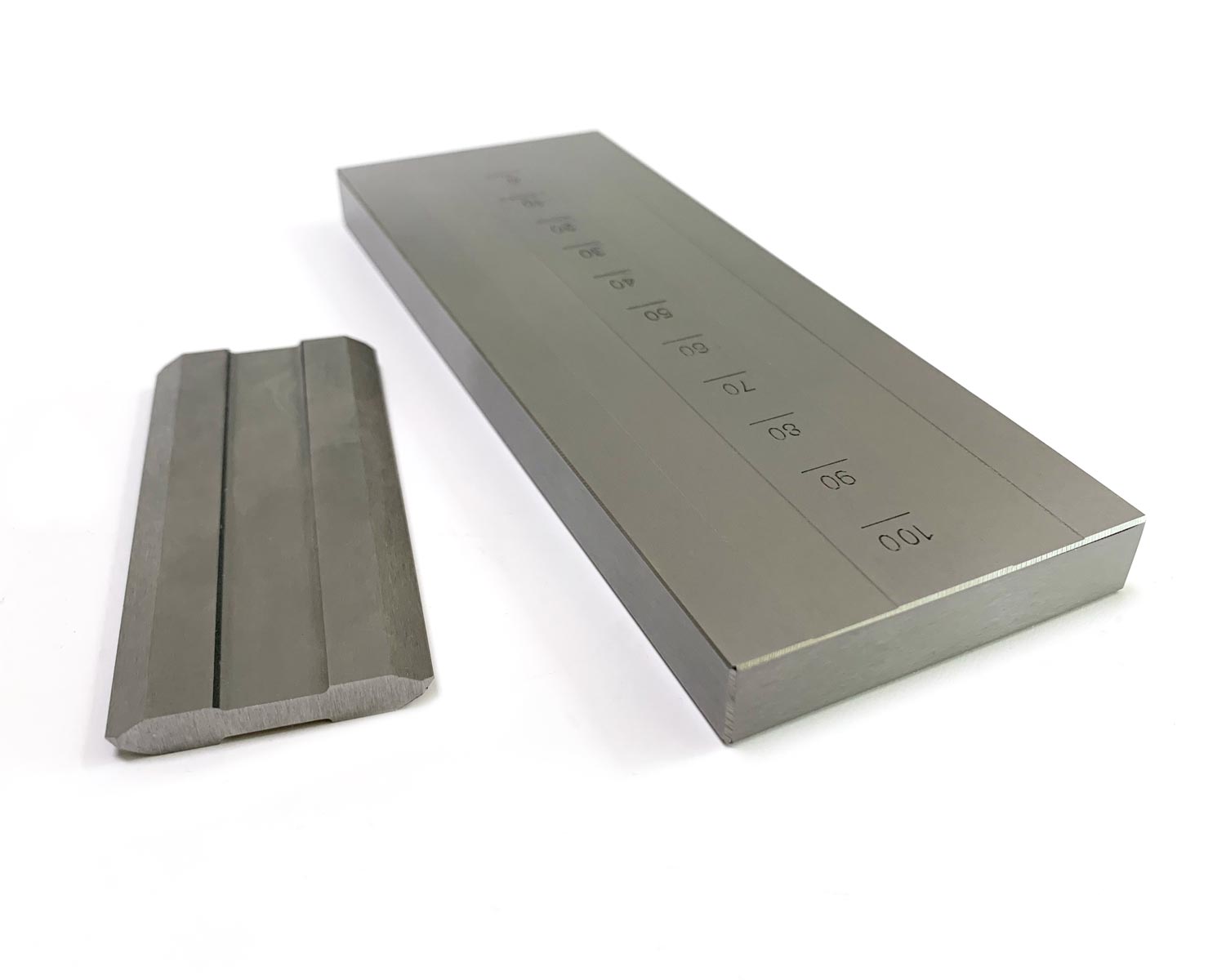

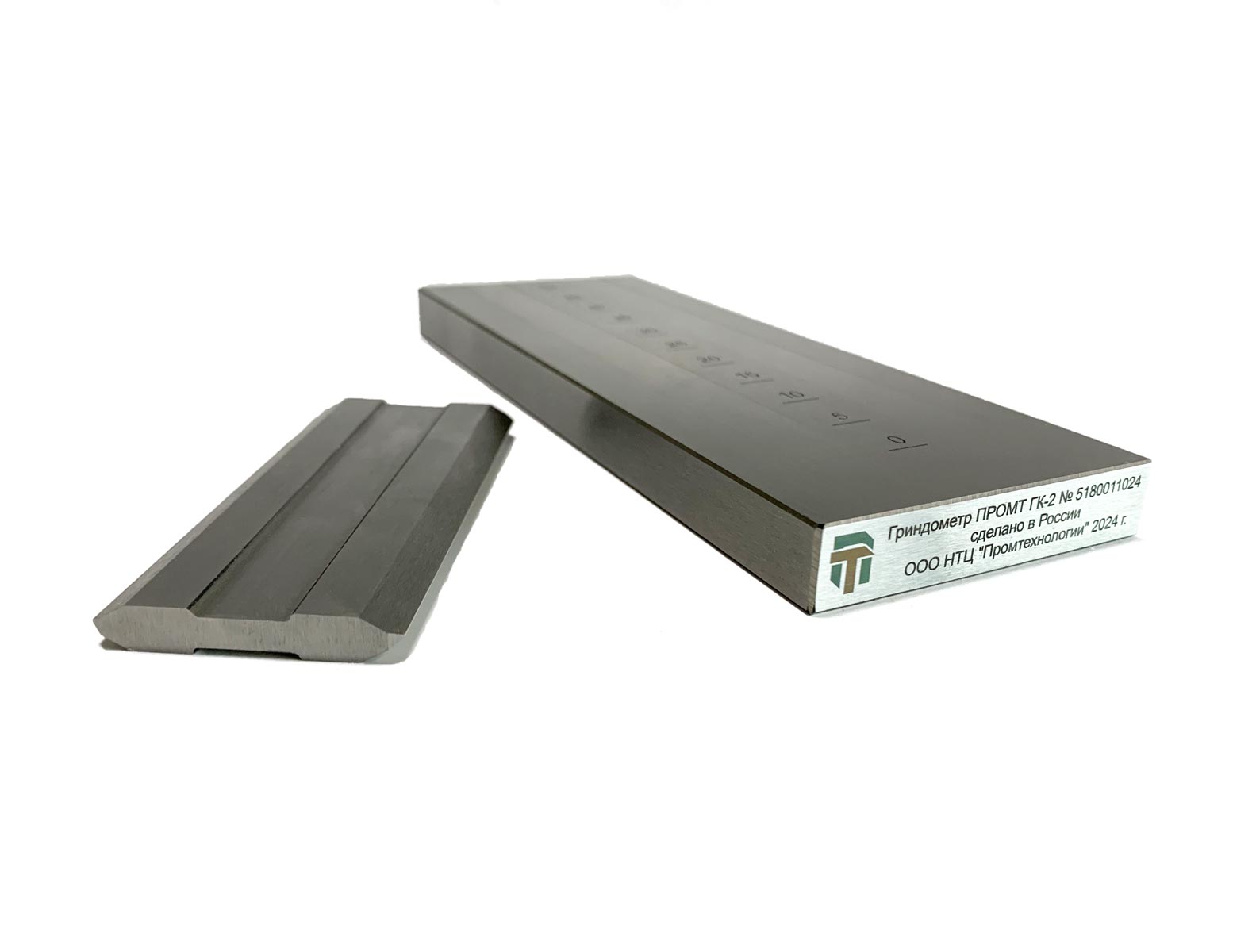

Конструкция прибора:
1 – измерительная плита; 2 – пазы; 3 – шкала; 4 – скребок.
Подготовка к работе с гриндометром ПРОМТ ГК-2:
- Осмотреть прибор, при необходимости очистить растворителем и высушить.
- Обеспечить температуру воздуха, испытываемой жидкости и гриндометра 23 ±0,5 °С (по ГОСТ 31973-2013) либо же в соответствии с нормативной документацией на материал.
- Отобрать материал по ГОСТ 9980.2.
Проведение измерения:
- Установить прибор на гладкую горизонтальную поверхность.
- Аккуратно налить испытываемый материал в глубокий конец паза с излишком. Не допускать образования пузырьков воздуха.

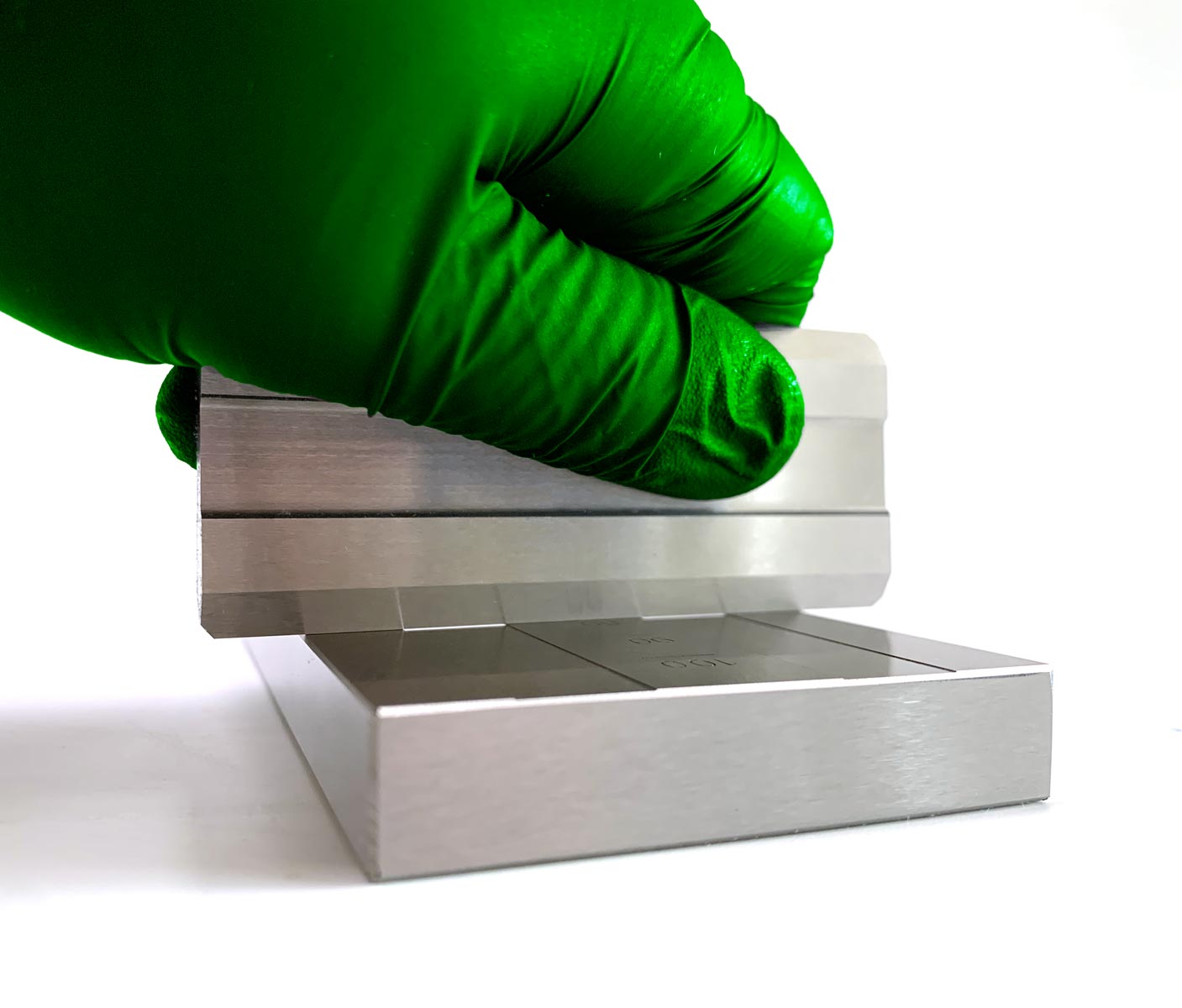

- Установить лезвие скребка перпендикулярно измерительной поверхности гриндометра за глубоким концом паза.
- Равномерно перемещать скребок с небольшим нажимом по поверхности прибора под углом 90° по направлению к нулевой части паза, перейдя ее границу.
- Осмотреть в течение 6 секунд полученный слой материала глядя перпендикулярно к длинной стороне паза под углом зрения от 20° до 30°.
- Зафиксировать местоположение видимых частиц материала в пазе, определив точку где впервые появились частицы.
За результат измерения (степень перетира) принимают значение верхней границы полосы шириной 3 мм на котором видны от 5 до 10 частиц. В случае контроля шпатлевок, водно-дисперсионных и густотертых красок за результат принимают значение границы начала штрихов.

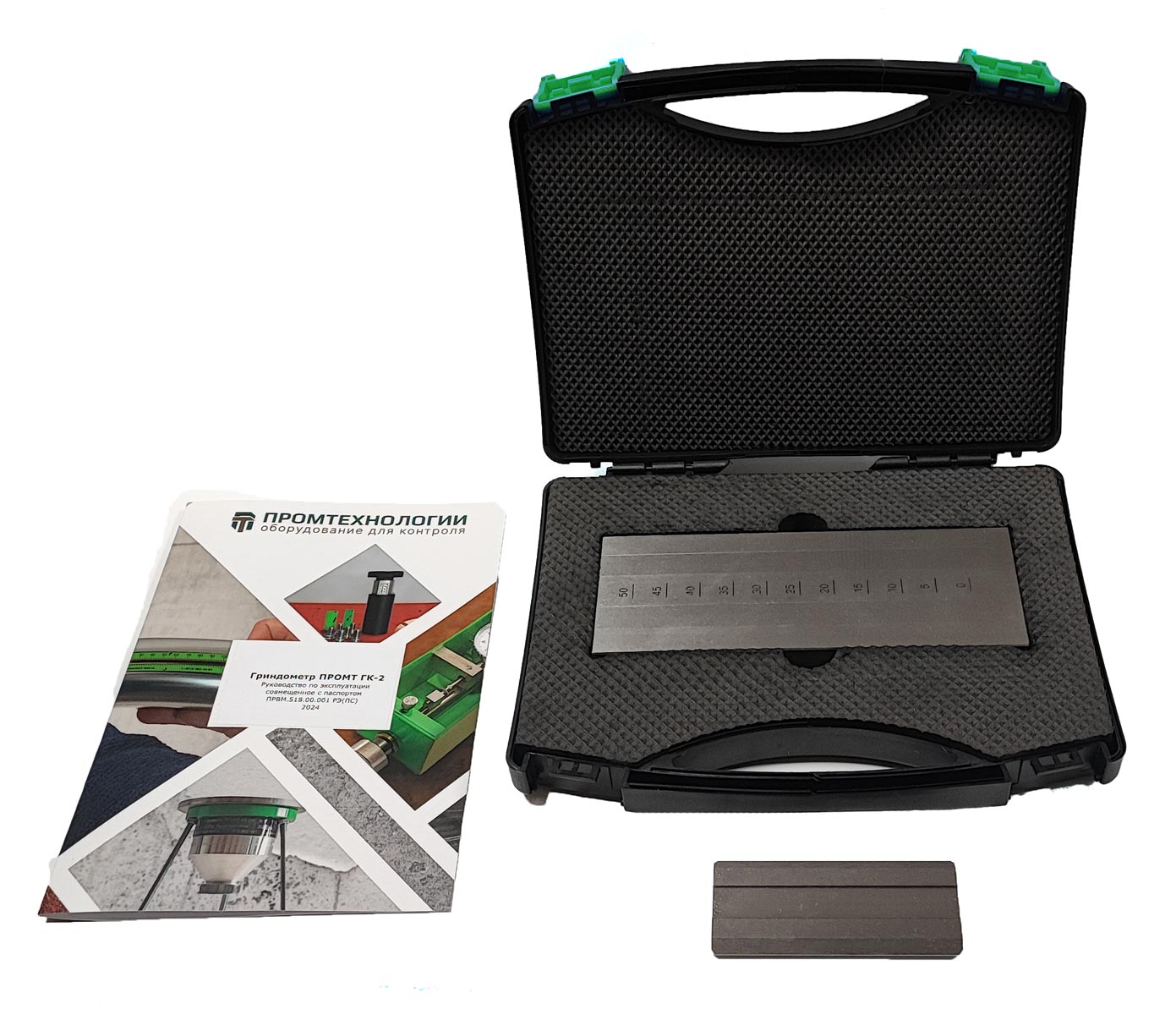

Стандартный комплект поставки:
- Гриндометр ПРОМТ ГК-2
- скребок
- кейс
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление поверки
