Гриндометр одноканальный ПРОМТ ГК-1 (0-150 мкм)
Загрузка...риндометр ПРОМТ ГК-1 (0-150 мкм) используется для контроля степени перетира пигментированных лакокрасочных материалов, диспергированных пигментов и наполнителей по ГОСТ 31973-2013, ISO 1524. В основу метода положено распределение испытываемого материала в клинообразном пазе прибора специальным скребком. Результатом измерения является значение глубины паза в мкм на котором будет визуальным способом зафиксировано появление штрихов или видимых частиц материала. Температура является важным параметром при проведении испытания и определяется ГОСТ либо нормативными документами на контролируемую жидкость. Представляет из себя модифицированную версию гриндометра NOVOTEST ГК-1.

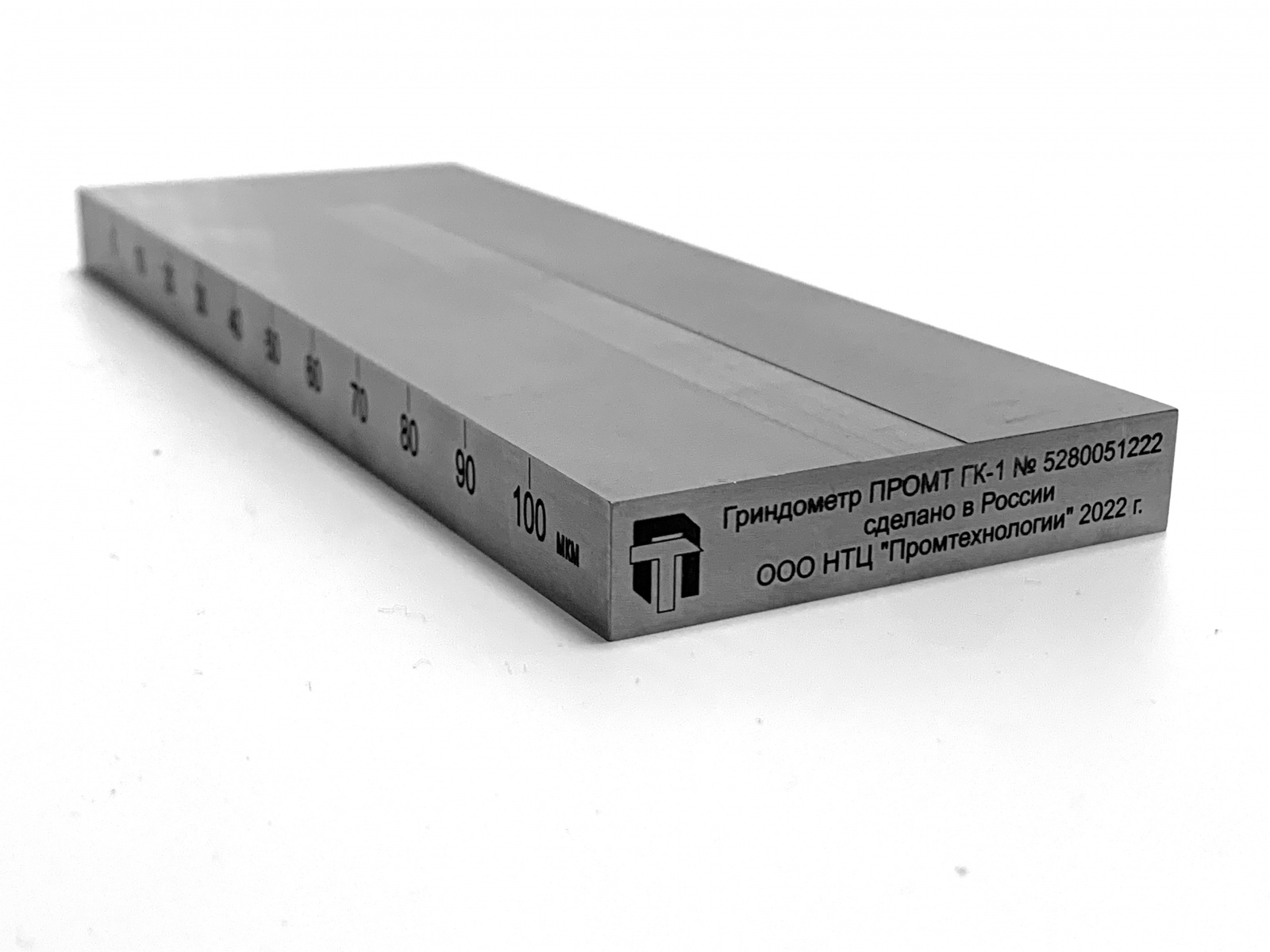

Это простой и надежный механический прибор, состоящий из измерительной плиты и скребка выполненных из закаленной стали. Плита имеет клинообразный паз глубина которого равномерно увеличивается от нуля до 150 мкм. Сверху либо на боковых гранях с двух сторон методом гравировки нанесена разметка с цифровыми значениями глубины паза. Гриндометр ПРОМТ ГК-1 не требует специальных навыков для работы с ним и позволяет оперативно контролировать степень перетира жидкостей в лабораторных и цеховых условиях. Прибор внесен в ГОСРЕЕСТР СИ РФ и поверяется.
Гриндометр ПРОМТ ГК-1 выпускается со следующими вариантами диапазона глубины паза:
- 0-25 мкм
- 0-50 мкм
- 0-100 мкм
- 0-150 мкм.
Назначение:
— определение степени перетира лакокрасочных и аналогичных материалов по ГОСТ 31973-2013
Особенности:
- полностью соответствует ГОСТ
- простота использования
- не требует специальных навыков для использования
- надежная и простая конструкция из закаленной стали
- двусторонний скребок в комплекте
- шкала с двух сторон нанесенная методом гравировки
- внесен в ГОСРЕЕСТР СИ РФ.
| Основные характеристики | |
| Стандарт | ГОСТ 31973-2013, ISO 1524 |
| Внесен в Госреестр СИ РФ | да |
| Номер в Госреестр СИ РФ | 95876-25 |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Поверка в комплекте | нет |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Диапазон измерения | от 0 до 150 мкм |
| Цена деления шкалы | 10 мкм |
| Норма степени перетира | 90 – 150 мкм |
| Допустимое отклонение значения глубины паза в любом месте по его длине | ±2,5 мкм |
| Ширина паза | 12,5 ±0,5 мм |
| Габаритные размеры, не более | 175х65х13 мм |
| Масса, не более | 1,3 кг |

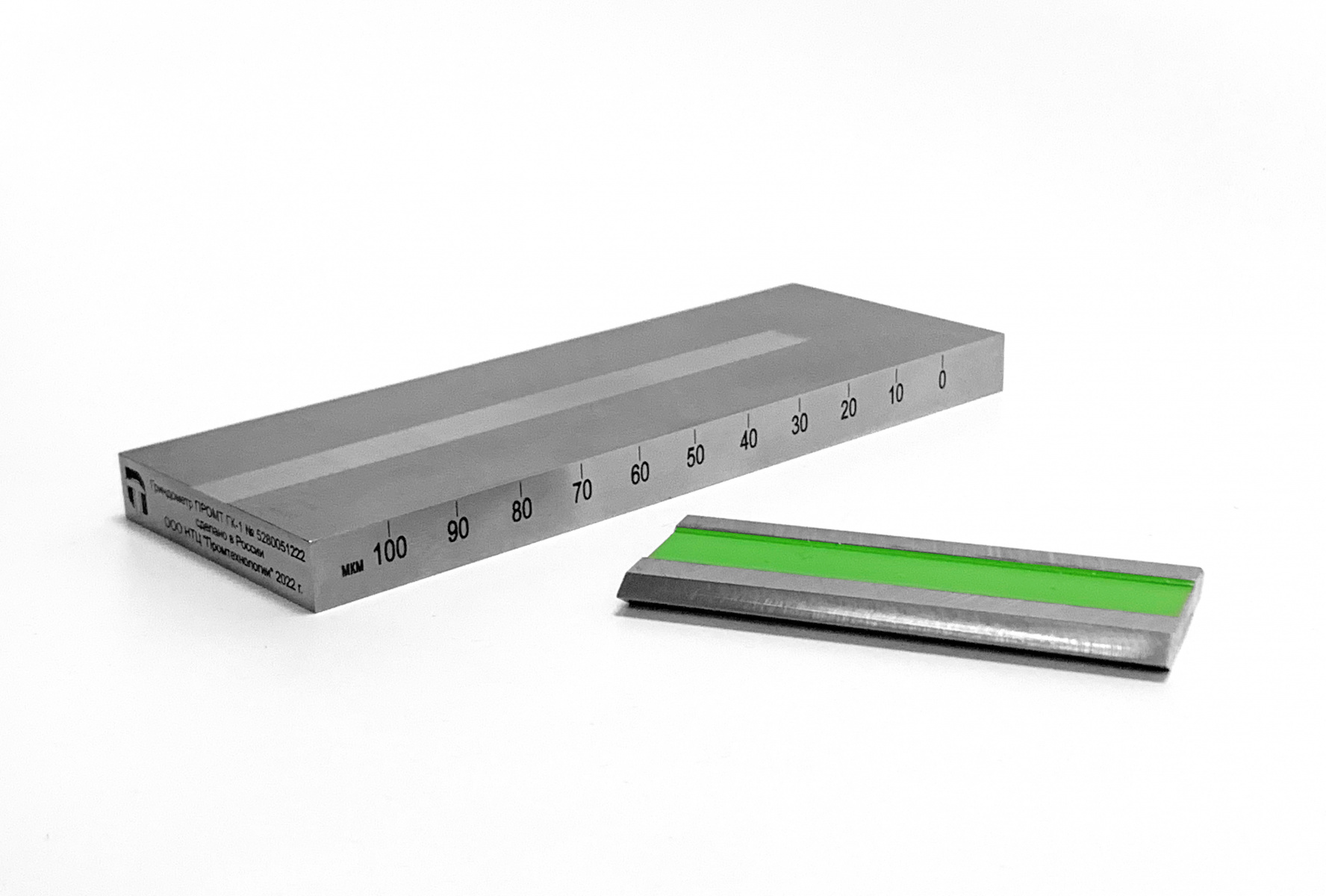

Конструкция прибора:
1 – измерительная плита; 2 – паз; 3 – шкала; 4 – скребок.
Подготовка к работе с гриндометром ПРОМТ ГК-1:
- Осмотреть прибор, при необходимости очистить растворителем и высушить.
- Обеспечить температуру воздуха, испытываемой жидкости и гриндометра 23 ±0,5 °С (по ГОСТ 31973-2013) либо же в соответствии с нормативной документацией на материал.
- Отобрать материал по ГОСТ 9980.2.
Проведение измерения:
- Установить прибор на гладкую горизонтальную поверхность.
- Аккуратно налить испытываемый материал в глубокий конец паза с излишком. Не допускать образования пузырьков воздуха.

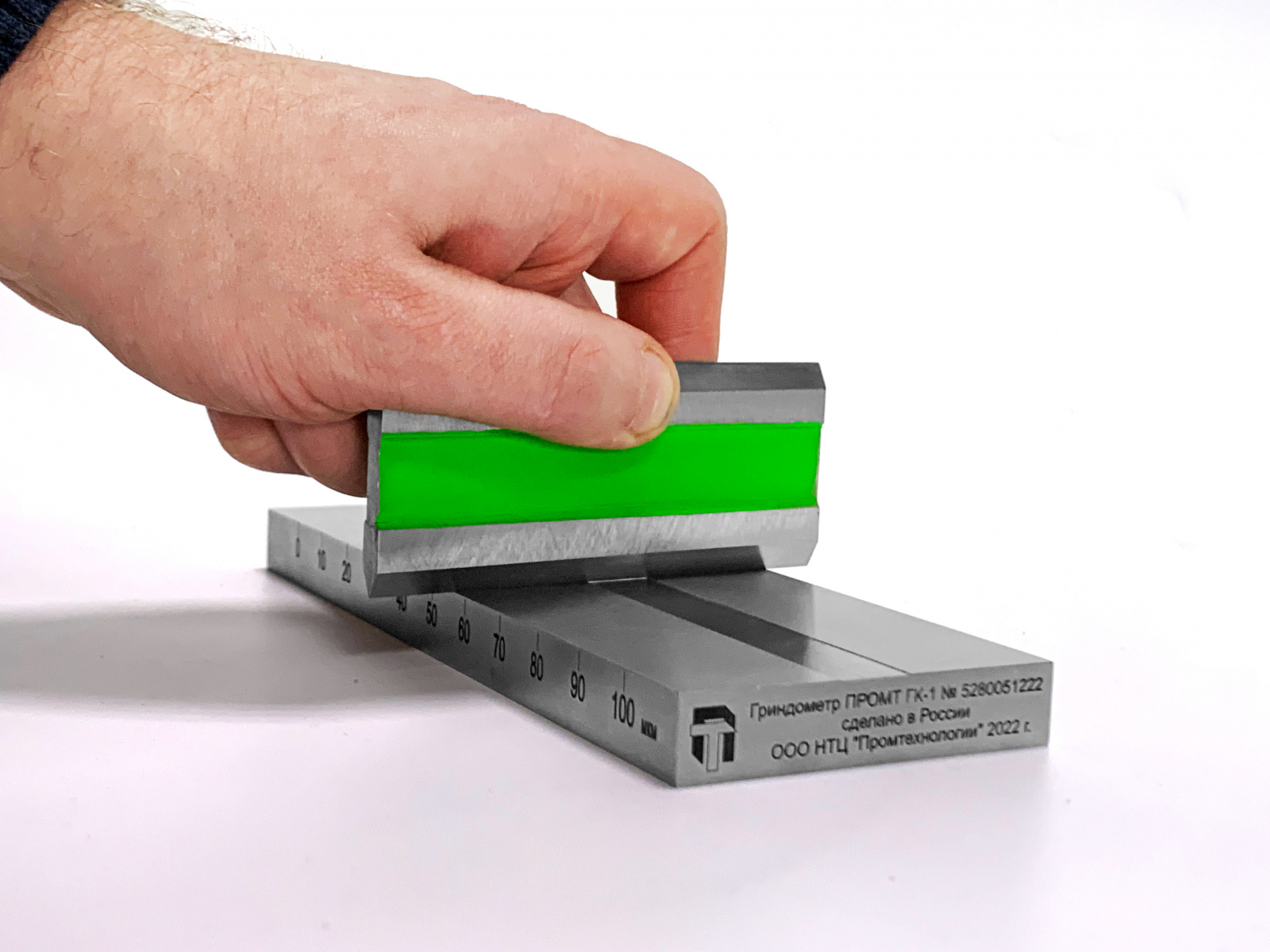

- Установить лезвие скребка перпендикулярно измерительной поверхности гриндометра за глубоким концом паза.
- Равномерно перемещать скребок с небольшим нажимом по поверхности прибора под углом 90° по направлению к нулевой части паза, перейдя ее границу.
- Осмотреть в течение 6 секунд полученный слой материала глядя перпендикулярно к длинной стороне паза под углом зрения от 20° до 30°.
- Зафиксировать местоположение видимых частиц материала в пазе, определив точку где впервые появились частицы.
За результат измерения (степень перетира) принимают значение верхней границы полосы шириной 3 мм на котором видны от 5 до 10 частиц. В случае контроля шпатлевок, водно-дисперсионных и густотертых красок за результат принимают значение границы начала штрихов.

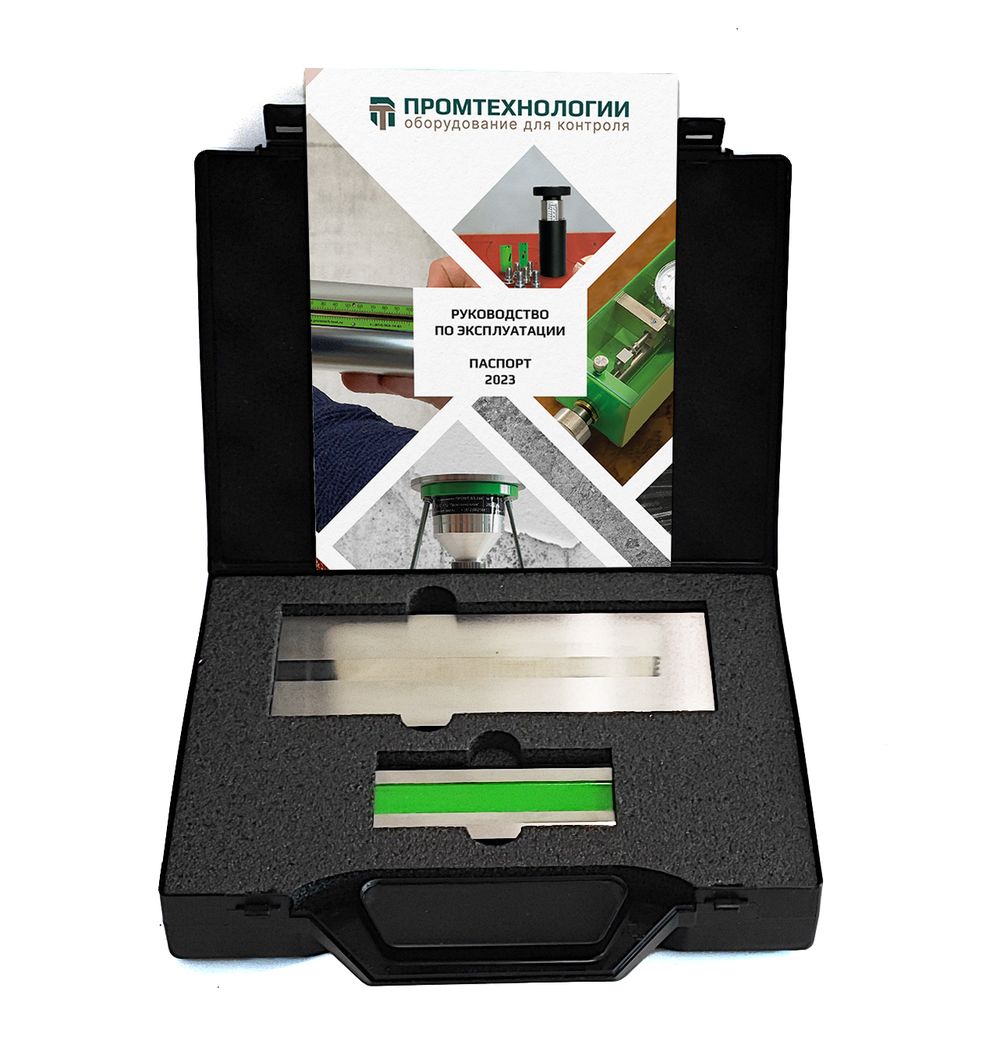

Стандартный комплект поставки:
- Гриндометр ПРОМТ ГК-1
- скребок
- футляр
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции для заказа:
- оформление поверки
