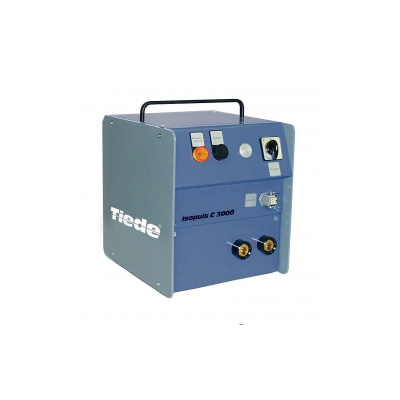

Импульсные дефектоскопы серии Isopuls
Загрузка...Сильноточные импульсные дефектоскопы серии Isopuls C разработаны для контроля магнитотвердых материалов методом остаточной намагниченности.
Длительность одиночного импульса составляет несколько миллисекунд и достигается использованием конденсаторов большой мощности. Сильноточные импульсные дефектоскопы серии Isopuls C разработаны для контроля магнитотвердых материалов методом остаточной намагниченности.
Длительность одиночного импульса составляет несколько миллисекунд и достигается использованием конденсаторов большой мощности.
|
Технические характеристики |
Isopuls C 3000 |
Isopuls C 4500 |
| № | 53010 | 53020 |
| Импульсный ток | ||
| Амплитудное значение, А | 3300 | От 390 до 4500 |
| Частота импульсов, Гц | 0,25 | От 0,6 до 0,25 |
| Рабочие характеристики | ||
| Электропитание, В | 230 | 230 |
| Частота, Гц | 50 | 50 |
| Мощность,кВА | 0,3 | 0,5 |
| Рабочее напряжение,В | 15 | 12 |
| Рабочий цикл,% 100 | 100 | 100 |
| Рекомендуемая длина сильноточного кабеля,м | 2х2,5 | 2х2,5 |
| Поперечное сечение сильноточного кабеля,мм2 | 35 | 35 |
| Габариты | ||
| Размеры, мм | 290х335х325 | 290х335х325 |
| Вес без сильноточных кабелей,кг | 12 | 14 |

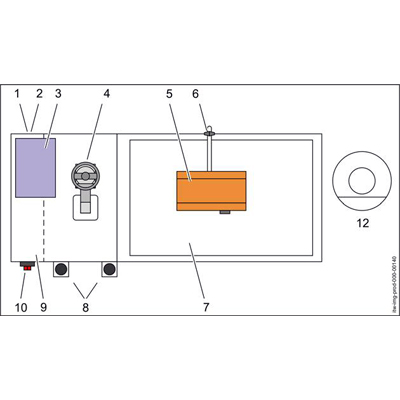

1. Штепсельная розетка для насоса системы распыления суспензии (3 фазы, ~400 В)
2. Штепсельная розетка для дефектоскопа Isopuls (~230 В, 50 Гц)
3. Дефектоскоп Isopuls C3000
4. Устройство для намагничивания дисков и шайб для выявления продольных и поперечных дефектов
5. Стационарный ультра-фиолетовый светильник
6. Система крепления светильника
7. Стол установки с системой сбора суспензии
8. Двуручный контроль безопасности
9. Шкаф управления
10. Главный тумблер
11. Затемняющая кабина
12. Стационарная система распыления суспензии
