УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП УД2-140

УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП УД2-140

Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопа: Россия
Серия: дефектоскоп УД
Модель: УД2-140
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов.

Ультразвуковой дефектоскоп УД2-140 – это новый современный аппарат, предназначенный для определения дефектов и брака заготовок и изделий из металла. прибор работает по неразрушающей технологии и используется на практике, прежде всего, для контроля качества сварных швов.

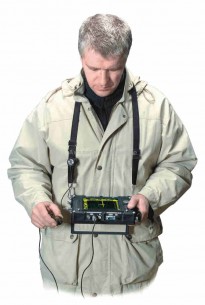

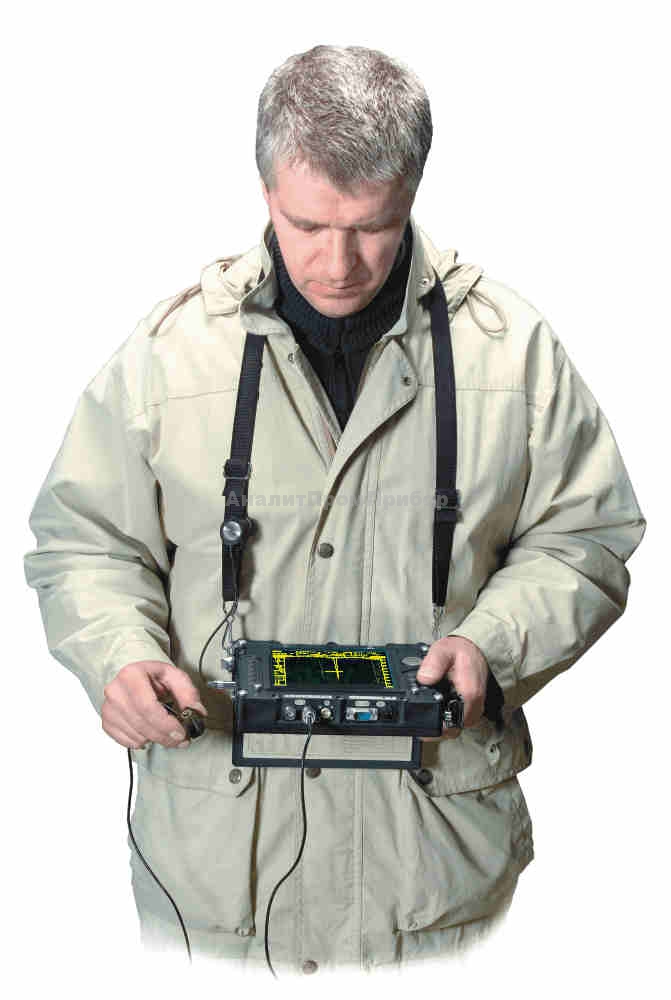

Дефектоскоп предназначен для ручного контроля в условиях производства и стройки, этой цели соответствует дизайнерское решение и качества корпуса и всей конструкции. Малый вес и небольшой размер делать аппарат еще более удобным для работы вручную.

Технические показатели прибора, его надежность и точности измерений проверены и одобрены государственными службами, в частности, аппарат прошел регистрацию в Государственном Реестре средств измерения.

Сертификаты на ультразвуковой дефектоскоп УД2-140:

УД2-140

— Сертификат Госстандарта Российской Федерации. Дефектоскоп УД2-140 внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп УД2-140: 12 месяцев.

Назначение ультразвукового дефектоскопа УД2-140:

Дефектоскоп ультразвуковой УД2-140 применяется для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности.

Дефектоскоп УД2-140 предназначен для

• обнаружения дефектов;
• измерения координат дефектов;
• измерения амплитуд сигналов от дефектов;
• измерения скорости распространения продольных и поперечных УЗК в различных материалах;
• накопления и сохранения результатов контроля с целью последующей их перезаписи в компьютер.

Отличительные особенности ультразвукового дефектоскопа УД2-140:

Абсолютно новый подход к разработке ультразвукового дефектоскопа. Корпус УД2-140 с поверкой специально спроектирован для дефектоскопа, имеет возможность трансформироваться, в зависимости от применения. Экран электролюминесцентный, повышенной яркости. Широкие возможности регулировки генератора импульсов и входного тракта. Прибор имеет такие необходимые функции как: «заморозка» максимального сигнала, стоп-кадр, индикатор «ход луча», индикатор «количество переотражений», увеличенное изображение А-скан, координатная сетка, часы, календарь. Также присутствуют стандартный набор функций: ВРЧ, АРК, В-скан, глубиномер. Реализована возможность подключения датчика пути и запись голосового сопровождения.

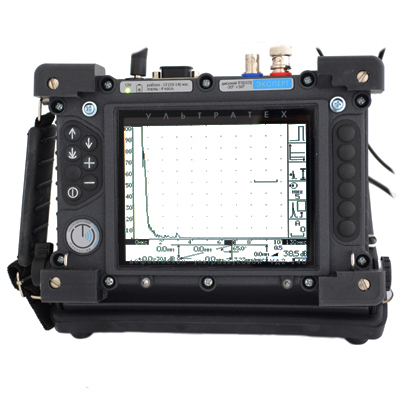

• В ультразвуковом дефектоскопе УД2-140 установлен яркий, высококонтрастный дисплей с размером экрана 115х86 мм и логическим разрешением 320х240 точек американской фирмы PLANAR;
• В УД2-140 частота кадров может достигать 100 кадров в секунду. Высокая частота смены кадров позволяет получить непрерывную картину изображения А-скан при сканировании — такую же, как на аналоговых дефектоскопах с электронно-лучевой трубкой (но при этом яркость EL дисплея гораздо выше, чем у трубки).
• Вертикальная и горизонтальная шкалы развертки постоянно отображаются на экране
• Размерность развертки можно установить в миллиметрах или микросекундах.
• Размерность координат (глубины) можно установить в миллиметрах или микросекундах
• В «максимальной» версии дефектоскопа УД2-140 «ЭКСПЕРТ» используется 5 режимов регистрации с многократной записью. Имеется возможность заказать дефектоскоп с любой комбинацией из 5 режимов регистрации — всего 32 варианта.
• Ультразвуковой дефектоскоп УД2-140 позволяет производить записи (при многократной регистрации по времени, по датчику пути, по отдельным точкам) с возможностью масштабирования как до, так и после сохранения информации в памяти дефектоскопа (а также при просмотре сделанных записей и при распечатке результатов).
• Дефектоскоп УД2-140 обладает большим объемом памяти (запись до 500 изображений А-скан или параметров настройки).
• Для удобства управления в дефектоскопе УД2-140 используется две клавиатуры: универсальная и функциональная:
• универсальная клавиатура позволяет управлять всеми режимами прибора одной левой рукой.
• быстрый доступ к любой из почти 100 виртуальных кнопок обеспечит функциональная клавиатура и иерархическая структура меню.
• Дефектоскоп прост в управлении, в основном это достигается благодаря специально разработанной, интуитивно-понятной структуре меню.
• Динамический характер пиктограмм, т.е. изменение вида пиктограмм в зависимости от установленной функции или параметра, обеспечивает наглядность и простоту управления.
• УД2-140 обладает повышенной точностью определения координат. Измерение координат обеспечивается качественными датчиками, прецизионной аппаратурой и высокоточными вычислениями.
• Ультразвуковой дефектоскоп УД2-140 позволяет работать с ПЭП как отечественного производства с фиксированными частотами — 10 МГц; 5 МГц; 2,5 МГц; 1,8 МГц; 1,25 МГц; так и с импортными (т.е. со встроенным контуром) в частотном диапазоне от 1,25 до 10 МГц.

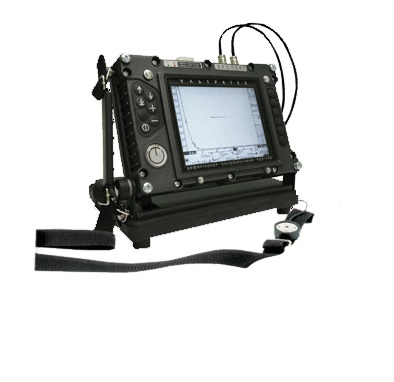

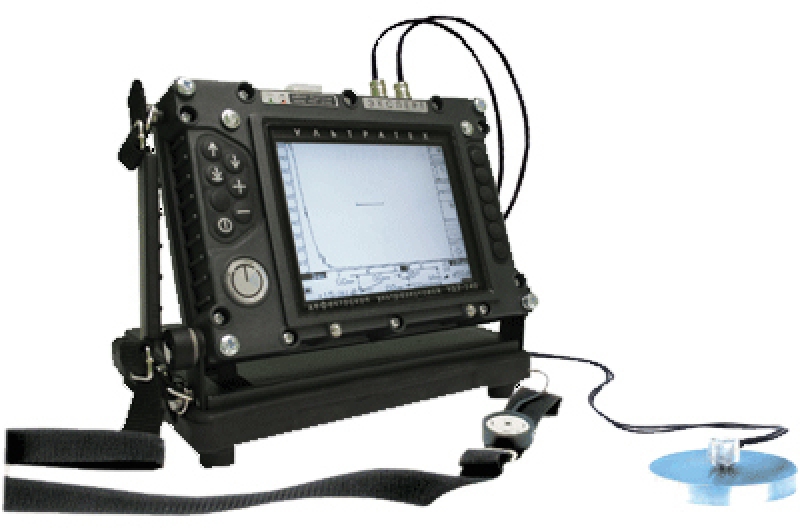

• Трансформируемый корпус позволяет поворачивать дисплей на угол от 0 до 90º, что обеспечивает удобство при эксплуатации прибора в любых условиях. УД2-140 — единственный дефектоскоп с поворотной панелью управления (гарантируется не менее 10000 циклов сложения/разложения корпуса).

Расширение функциональности:

• “стоп-кадр” максимального сигнала,
• размерность развертки — мм/мксек,
• размерность расстояний — мм/мксек,
• индикация ХОД ЛУЧА,
• индикация КОЛИЧЕСТВО ПЕРЕОТРАЖЕНИЙ,
• аудио сигнализация МИН. ТОЛЩИНЫ прозвучивания,
• увеличение А-сканов,
• авторегулировка чувствительности дефектоскопа,
• координатная сетка на дисплее,
• таймер и календарь;

ВРЧ — до 20 точек; диапазон значений — 60 дБ; крутизна — 20 дБ/мкс;

АРК — до 20 точек; две доп. линии на дистанции до 20 дБ от основной;

Режимы регистрации:

• А-скан или параметры — до 500 сохранений;
• A-L регистрация амплитуды с записью по длине сигнала длина пути — до 2984 мм, разрешение по длине — 1 мм, сохранение до 45 участков пути;
• — ГЛУБИНОМЕР:
• H-T (временная развертка) время — 5…25 (шаг 5) с, запись до 290 участков;
• H-L ( датчик пути) длина пути — до 3000 мм, разрешение по длине — 1 мм, запись до 45 участков по 3 м;
• H (одиночные записи) — до 27000;
• B-СКАН (временная развертка) время — 5…25 (шаг 5) с ;

Связь с пк:

• порт — RS-232; скорость — 9600-57600 б/с;
• АКБ — встроенный, ресурс работы-8 ч., зарядка — 3,5 ч.;
• РАБОЧАЯ ТЕМПЕРАТУРА -20о … +50оС;
• КЛАСС ЗАЩИТЫ — IP66;
