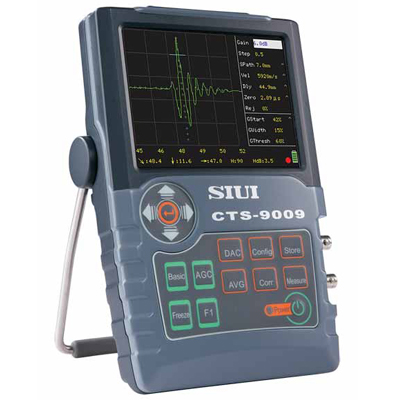

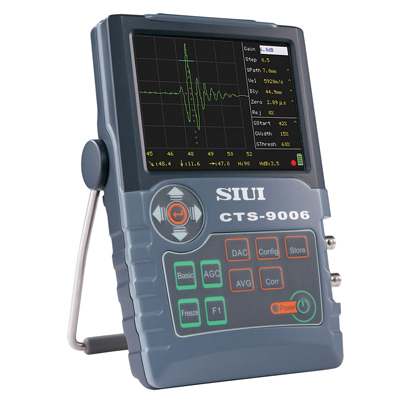

Главная Товары Дефектоскопы Дефектоскопы ультразвуковые Ультразвуковые дефектоскопы CTS-9005, CTS-9006, CTS-9009

Ультразвуковые дефектоскопы CTS 9005 CTS 9006 CTS 9009 — приборы для УЗК с АРД, ВРЧ, DAC-кривыми, наличием B-развертки. Вес 1.15 кг, 7 часов работы без подзарядки.

Отличительные особенности дефектоскопов CTS 9005, CTS 9006, CTS 9009:

  • Вес в снаряженном состоянии составляет  1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях.
  • Легок в эксплуатации
  • Благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой.
  • Защищён от воздействия окружающей среды
  • Разработан в соответствии со стандартом IP65 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях.
  • Автономен
  • Литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки.
  • Универсален
  • Высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок.
  • Многофункционален
  • Автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE.
  • АРД-диаграмма

Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной  площади дефектов и значительно повысить производительность контроля.

Дефектоскопы CTS 9005, CTS 9006, CTS 9009 обладают следующими преимуществами:

  • Высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок.
  • Выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях.
  • Эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой.
  • Радиочастотный дисплей.
  • Обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными.
  • Предусмотрена видеозапись до 7 минут.
  • Автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов.
  • Компактность, вес в снаряженном состоянии составляет всего 1,15 кг.
  • Интуитивно-понятный интерфейс на русском языке.
Дефектоскоп CTS 9005, CTS 9006, CTS 9009 и его функции:
  • автоопределение типа датчика;
  • коррекция округлой поверхности;
  • амплитудный B-скан, ВРЧ;
  • DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
  • АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Модель CTS-9005 CTS-9006 CTS-9009
Погрешность аттенюатора 12 дБ±1дБ 12 дБ±1 дБ 13 дБ±1 дБ
Динамический диапазон ≥30дБ ≥30 дБ ≥30 дБ
Минамальная толщина контроля ≤3 мм (с датчиком P5-10L) ≤3 мм (с датчиком P5-10L) ≤3 мм (с датчиком P5-10L)
Уровень шумов ≤10(1-4Мгц) ≤10(1-4Мгц) ≤10(1-4Мгц)
Рабочий диапазон частот 0,5-10 С 2-мя шагами 1-4/0,5-10 0,5-10 с 2-мя шагами: 1-4/0,5-10 0,5-10 с 2-мя шагами: 1-4/0,5-11
Диапазон детектирования 0-13000мм (продольная волна по стали) 0-13000 мм (продольная волна по стали) 0-13000 мм (продольная волна по стали)
Перестановка импульсов 10-1000мм (продольная волна по стали) 10-1000мм (продольная волна по стали) 10-1000мм (продольная волна по стали)
Диапозон задержек в призме 0-200 мс 0-200 мс 0-200 мс
Скорость ультразвука в материале 400-15000м/с 400-15000 м/с 400-15000 м/с
Питание Низкое/Высокое Низкое/Высокое Низкое/Высокое
Демпфирование Низкое/Высокое Низкое/Высокое Низкое/Высокое
Подавление 0-80% 0-80% 0-80%
Детектирование Позитивное, негативное, полное, фильтр RF Позитивное, негативное, полное, фильтр RF Позитивное, негативное, полное, фильтр RF
Регулировка усиления 0-110дБ с шагом 0,5/2/6/12 0-110дБ с шагом 0,5/2/6/12 0-110дБ с шагом 0,5/2/6/13
Порт Ethernet Подключение к ПК Подключение к ПК Подключение к ПК
Развертки Формирование изображения А-скана Формирование изображения А-скана Формирование изображения А-скана, В-скана
DAС Используется для построения, установки и применения DAС кривых Используется для построения, установки и применения DAС кривых Используется для построения, установки и применения DAС кривых
АРД Используется для построения, установки и применения АРД диаграмм Используется для построения, установки и применения АРД диаграмм Используется для построения, установки и применения АРД диаграмм
Функция AWS D1.1/D1.5 нет нет Определение структуры стали и сварных швов
Функция API 5UE нет нет Количественный метод расчета глубины залегания дефекта
Коррекция округлой поверхности нет нет Коррекция глубины и горизонтального расстояния при сканировании круглых труб с помощью наклонного датчика в двух режимах: внутри и снаружи трубы
Измерение протяженности дефекта нет нет Определяет протяженность дефекта с помощью наклонного датчика
Опредиление толщины нет нет Функция цифрового толщиномера
B-скан нет нет Изображение B-скана, полученное амплитудным методам
Снимок экрана Печать изображение экрана и экспортировать его на USB диск Возможность сохранить изображение экрана и экспортировать его на USB диск Возможность сохранить изображение экрана и экспортировать его на USB диск
USB Данные могут быть сохранены на USB носитель Данные могут быть сохранены на USB носитель Данные могут быть сохранены на USB носитель
Стробы Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом
Память 300 наборов данных, включая настройку системы, статус дефектоскопии, и другие 300 наборов данных, включая настройку системы, режим дефектоскопа, и другие 500 наборов данных, включая настройку системы, режим дефектоскопа, и другие
Сигнализация выключение/включение, включение и выключение звукового сигнала выключение/включение, включение и выключение звукового сигнала выключение/включение, включение и выключение звукового сигнала
Автоматическое усиление Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды. Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды. Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.
Настройка амплитуд: 80%/100% Настройка амплитуд: 80%/100% Настройка амплитуд: 80%/100%
Запоминание пика На дисплее огибающая формы волны На дисплее огибающая формы волны На дисплее огибающая формы волны
Пик эхо-сигнал Запоминание максимума волны Запоминание максимума волны Запоминание максимума волны
Функция заморозки экрана Заморозить форму волны на экране Заморозить форму волны на экране Заморозить форму волны на экране
Увеличение Увеличение/Уменьшение области на экране, занимаемой сигналом Увеличение/Уменьшение области на экране, занимаемой сигналом Увеличение/Уменьшение области на экране, занимаемой сигналом
Автоматическая калибровка Для калибровки задержки в призме и скорости звука в материале. Для калибровки задержки в призме и скорости звука в материале. Для калибровки задержки в призме и скорости звука в материале.
Измерение угла Измерение угла датчиков Измерение угла датчиков Измерение угла датчиков
Дисплей ЖКИ дисплей 5,7 дюймов; 320×240 пикселей ЖКИ дисплей 5,7 дюймов; 320×240 пикселей ЖКИ дисплей 5,7 дюймов; 320×240 пикселей
Время работы ≥7ч ≥7ч ≥7ч
Рабочее напряжение питания 9-12 DC(внешний блок питания); 6,0-8,4(Батарея) 9-12 DC(внешний блок питания); 6,0-8,4(Батарея) 9-12 DC(внешний блок питания); 6,0-8,4(Батарея)
Диапазон рабочих температур От -10.° С до 40.°С От -10.° С до 40.°С От -10.° С до 40.°С
Вес 1,15кг с аккумуляторами 1,15кг с аккумуляторами 1,15кг с аккумуляторами
Размер 152х240х52мм (BxШхД) 152х240х52мм (BxШхД) 152х240х52мм (BxШхД)
Язык Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский
