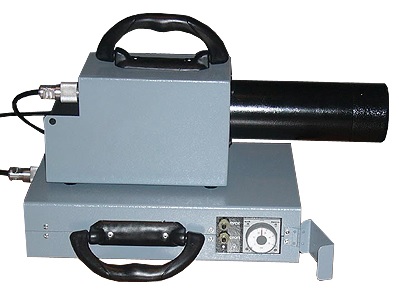

Импульсный рентгеновский аппарат АРИНА-3

Наносекундный промышленный рентгеновский аппарат импульсного типа АРИНА-3

Назначение

Портативный рентген-аппарат АРИНА-3 используется как бюджетное решение для просвечивания сварных швов магистральных трубопроводов, изделий из металла в сложных полевых условиях. При использовании совместно с источником питания на аккумуляторных батареях, рентгенаппарат АРИНА-3 представляет собой переносной мобильный комплекс, позволяющий производить рентгеновскую съёмку на рулонную и кассетную плёнку. Аппараты АРИНА приспособлены для эксплуатации при значительных перепадах температуры окружающей среды. Условия работы с приборами: УХЛ1 по ГОСТ 15150-69. Для уменьшения времени экспозиции (и как следствие, увеличения реального срока службы рентгеновской трубки) при проведении съёмки рекомендуется использовать металлофлюоресцентные экраны.

Особенности

Особенности использования приборов АРИНА (АРИНА-1, АРИНА-3, АРИНА-7, АРИНА-9) заключаются в следующем: во-первых, аппараты данного типа, обладая существенно меньшими габаритами и весом по отношению к аппаратам постоянного действия, имеют меньшую среднюю мощность рентгеновского излучения, а, во- вторых, в них нельзя производить регулировку ни тока, ни напряжения. Данные обстоятельства указывают на выбор наиболее оптимальных условий их применения.

При проведении неразрушающего контроля при помощи импульсных рентгеновских аппаратов АРИНА следует учитывать, что встроенная защита от перегрева высоковольтного блока, в силу конструктивных особенностей, не даёт стопроцентной гарантии правильного соблюдения рабочих циклов (работа/отдых) рентгеновской трубки в автоматическом режиме. Во избежание преждевременного выхода из строя оборудования, настоятельно рекомендуем строго соблюдать режимы работы рентгеновского излучателя, указанные в паспорте на устройство.

Все рентгеновские аппараты АРИНА имеют защиту от подачи напряжения обратной полярности, что актуально при использовании источника автономного питания. Понятно, что полярность необходимо соблюдать, но в случае неправильного подключения к источнику, питание на внутренние цепи подаваться не будет. При работе от сети переменного тока аппараты должны быть заземлены, поэтому использование трёхполюсной розетки обязательно. При подключении выносного пульта управления следует обращать внимание на качество соединений разъёмов высоковольтного кабеля. И хотя приборы АРИНА имеют защиту от полного отсутствия нагрузки, если кабель подключен не плотно, то возможно возникновение дуги в месте разрыва контактного соединения во время работы излучателя. В данной ситуации схема защиты не сможет обесточить излучатель.

При работе с аппаратами рекомендуется использовать рентгеновскую пленку AGFA F8 и экраны RCF-AGFA.

Некоторые детали схемотехники аппаратов серии АРИНА

Известны несколько типов высоковольтных наносекундных генераторов. Наибольшее распространение из них получили генераторы Аркадьева-Маркса, применяемые в аппаратах линейки АРИНА. В них происходит быстрое параллельное включение нескольких конденсаторов, которые предварительно сравнительно медленно заряжаются, а в последовательном соединении практически мгновенно разряжаются через резонансные трансформаторы Тесла, построенные на системе двух связанных колебательных контуров. В обоих генераторах их основным элементом выступает газовый коммутатор, обеспечивающий запуск высоковольтных контуров.

Гарантии изготовителя

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода изготовителя. Гарантийный ремонт проводится изготовителем оборудования, либо уполномоченным сервисным центром.
