Дефектоскоп ИНТРОКОН для контроля резинотросовых конвейерных лент (РТЛ)

Дефектоскоп ИНТРОКОН предназначен для неразрушающего контроля (НК) металлотросовой основы резинотросовых конвейерных лент (РТЛ) в процессе их изготовления и эксплуатации. Он обнаруживает обрывы армирующих тросов РТЛ.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Дефектоскоп ИНТРОКОН используется в шахтах, на открытых разработках угля и других полезных ископаемых, на предприятиях по обогащению полезных ископаемых, предприятиях черной и цветной металлургии, электростанциях, в морских и речных портах и на других объектах, где применяются конвейеры с резинотросовыми лентами.

Дефектоскоп ИНТРОКОН состоит из электронного блока (ЭБ) и сканеров (С) различных типоразмеров. В комплекте с дефектоскопом поставляется программное обеспечение Wintrocon.

ЭБ предназначен для сбора и обработки информации, поступающей из измерительной части сканера. Полностью заряженные аккумуляторы обеспечивают непрерывную работу дефектоскопа в течение не менее 6 часов. ЭБ обеспечивает индикацию измеряемых параметров в режиме on-line и накапливает их во внутренней памяти для дальнейшей обработки и хранения после завершения контроля. ЭБ имеет два светодиодных дисплея для раздельной индикации параметров контроля и текущей координаты ленты. ЭБ совместим с любым из выпускаемых сканеров.

ВОЗМОЖНОСТИ ДЕФЕКТОСКОПА ИНТРОКОН

Дефектоскоп обнаруживает обрывы металлотросов, изготовленных из оцинкованной и латунированной стальной ферромагнитной проволоки, расхождение их концов в стыках и на целых участках, выявляет очаги коррозионного поражения (потеря сечения по металлу) тросов в РТЛ.

• Широкий диапазон типов и размеров контролируемых резинотросовых лент;
• Чувствительность к дефектам металлотросов, не обнаруживаемым визуально;
• Автоматическая настройка нажатием клавиши;
• Скорость контроля от 0 до 7 м/c;
• Возможность измерения скорости движения РТЛ;
• Световая, цифровая и звуковая индикация результатов контроля;
• Возможность запоминания результатов контроля РТЛ в памяти дефектоскопа и последующей передачи их в персональный компьютер;
• Возможность сравнения текущего состояния ленты с предшествующим (мониторинг динамики повреждений);
• Протоколирование результатов контроля;
• Возможность подробного анализа дефектограмм с помощью ПО Wintrocon;
• Взрывобезопасность и степень защиты Сканера от воздействий пыли и влаги по IP54, степень защиты ЭБ IP65, что позволяет использовать дефектоскоп в самых сложных условиях.

УСТРОЙСТВО ЭБ

• размеры — 230х85х35 мм
• масса — 0,7 кг
• питание — 3 или 4 аккумулятора типа АА
• объем памяти — 16 Мб
• вид исполнения и обозначение степени защиты:

— для исполнения рудничного нормального — РН1 IP65

— для исполнения рудничного взрывозащищенного, с особовзрывобезопасным уровнем взрывозащиты — РО Ex ia I Ma X.

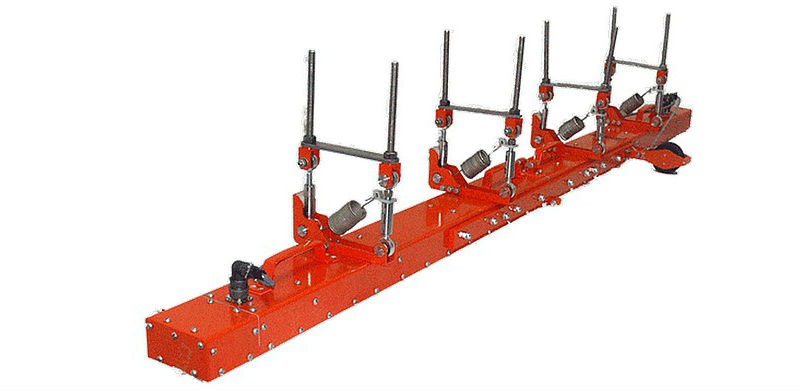

УСТРОЙСТВО СКАНЕРОВ

Сканеры для контроля РТЛ шириной от 2000 мм поставляются в комплекте с двумя ЭБ .
Сканеры для контроля РТЛ шириной более 3000 мм изготавливаются по отдельному заказу.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ПО) WINTROCON

Программное обеспечение (ПО) Wintrocon предназначено для использования совместно с дефектоскопами ИНТРОКОН.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• • надёжная передача информации из электронного блока в компьютер;
  • развитые функции обработки информации.

ВОЗМОЖНОСТИ ПО WINTROCON

• • загрузка данных из памяти дефектоскопа в файл на диске;
• просмотр данных в виде дефектограмм;
• детальный анализ дефектограмм;
• сравнение дефектограмм из различных файлов (в том числе с целью мониторинга состояния РТЛ);
• обработка дефектограмм: фильтрация, отсечка шумов;
• изменение калибровки и отсчета координат дефектограмм;
• объединение нескольких файлов с дефектограммами в один файл;
• установка и отображение на дефектограмме уровней браковки РТЛ;
• выделение интересующих оператора участков на дефектограмме;
• печать дефектограмм;
• подробное комментирование результатов контроля РТЛ;
• печать отчета по результатам контроля;
• изменение настроек дефектоскопа.

ПО WINTROCON RTV

ПО Wintrocon RTV предназначено для проведения контроля и просмотра результатов в виде дефектограмм в режиме реального времени.

СИСТЕМНЫЕ ТРЕБОВАНИЯ

ПО Wintrocon рассчитано на работу под управлением операционной системы Windows 2000/XP/Vista/7/8.1. ПО Wintrocon RTV работает под управлением операционной системы Windows XP (SP2, SP3)/Vista/7.

Аппаратная конфигурация компьютера: 32-х разрядный процессор архитектуры х86 не ниже Intel Pentium 4, оперативная память не ниже 256Мб, объем жесткого диска не менее 1Гб.
