Дефектоскоп стальных листов ИНТРОКОР М-150

Дефектоскоп ИНТРОКОР М-150 предназначен для магнитного неразрушающего контроля стальных листов стенок и днищ резервуаров, сосудов под давлением, стенок труб, а также других объектов из ферромагнитных конструкционных сталей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

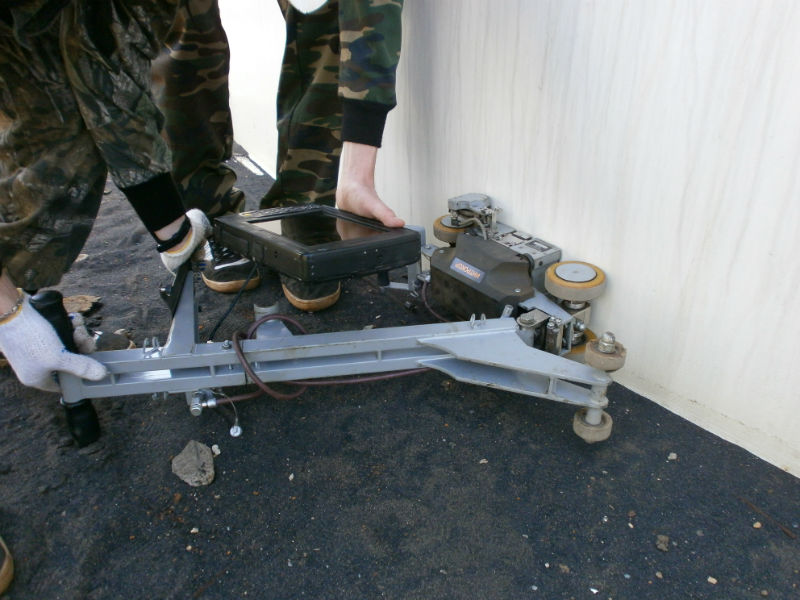

ИНТРОКОР М-150 используется в резервуарах вертикальных стальных (РВС), в производстве листового проката, на судостроительных и судоремонтных предприятиях, строительных конструкциях и других объектах, где применяются стальные листы.

ПРИНЦИП ДЕЙСТВИЯ

В дефектоскопе ИНТРОКОР М-150 реализуются магнитный и вихретоковый виды неразрушающего контроля (ГОСТ 18353-79). Магнитная система Сканера намагничивает контролируемый участок стального листа. Магнитные поля рассеяния, созданные дефектами листа, преобразуются на выходе блока датчиков (БД) в электрические сигналы, которые через блок управления (БУ) и устройство сопряжения (УС) поступают в устройство сбора и отображения данных (УСД), выполненное на основе промышленного компьютера со встроенным программным обеспечением Scaner RTV. Опрос магнитных и вихретоковых датчиков управляется импульсами от счетчика метража (СМ).

УСТРОЙСТВО ИНТРОКОР М-150

Дефектоскоп состоит из магнитного Сканера и Устройства сбора и отображения данных (УСД). В комплект входит специальная программа ПО Wintrocor для визуализации и обработки данных на ПК. Питание дефектоскопа осуществляется от аккумуляторов УСД.

СКАНЕР

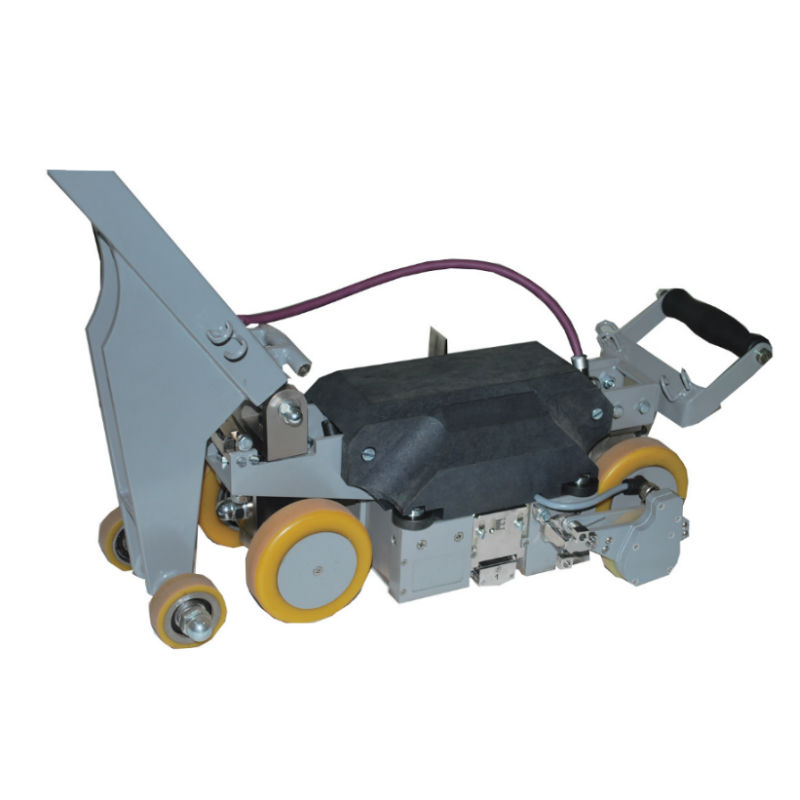

Сканер состоит из колесной платформы, основной и дополнительной рукояток, магнитной системы, блока датчиков, блока управления и счетчика метража.

УСД

УСД представляет собой промышленный планшетный компьютер со встроенным программным обеспечением Scaner RTV.

УСД предназначено для сбора, хранения и отображения инспекционных данных в процессе контроля, получаемых с помощью дефектоскопа стальных листов ИНТРОКОР М-150.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ПО) WINTROCOR

Программное обеспечение (ПО) Wintrocor предназначено для обработки результатов, полученных с дефектоскопа ИНТРОКОР М-150.

ВОЗМОЖНОСТИ ПО WINTROCOR

• импортирование в базу данных программы данные, полученные с помощью дефектоскопа ИНТРОКОР;
• просмотр данных дефектоскопии в виде развертки типа В и типа С, а также в виде  профиля вдоль и поперек проезда дефектоскопа;
• изменение ширины и длины отображаемого на экране участка дефектограммы;
• применение к дефектограмме ВЧ- или НЧ-фильтр с перестраиваемой
  полосой пропускания;
• проведение измерения геометрических размеров и амплитуды сигнала по дефектограмме;
• расчет и отображение в графическом виде толщину листа и зазора между датчиком и поверхностью листа;
• проведение объединения дефектограмм отдельных проездов для составления дефектограммы целого листа;
• осуществление автоматического поиска дефектов, а также настройка
  операции поиска дефектов вручную;
• автоматическое создание заключения по дефектоскопии листов на основе редактируемого шаблона;
• автоматическое создание схемы расположения дефектов на листе;
• создание карты днища с расположением дефектных листов или отдельных дефектов на листах.

СИСТЕМНЫЕ ТРЕБОВАНИЯ

Программа Wintrocor является 32-битной программой и рассчитана на работу под управлением операционной системы Windows XP/Vista/7/8.1.
Аппаратная конфигурация персонального компьютера (ПК): процессор архитектуры х86 не ниже Intel Pentium 4, оперативная память — не ниже 256Мб, объем свободной памяти на жестком диске — не менее 32 Мб.
