Магнитопорошковый дефектоскоп HWSL 3656
Загрузка...Стандарты и директивы:

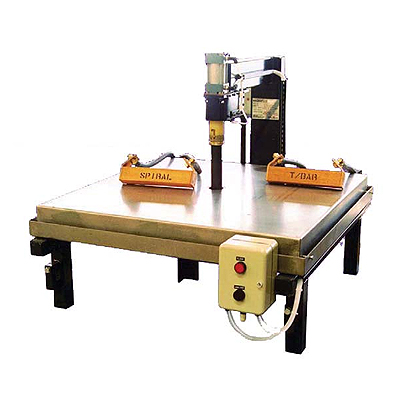

Стационарный магнитопорошковый дефектоскоп Magnaflux HWSL 3656 соответствует стандартам:
Соответствует стандартам:
- BS EN 60204-1: 1998
- EN 50081-2
- ГОСТ 21105-87
Соответствует директивам:
- L.V.D. 73/23/EEC
- Machinery 89/392/EEC
- E.M.C. 89/336/EEC
Назначение устройства:
Стационарный магнитопорошковый дефектоскоп MAGNAFLUX HWSL 3656 предназначен для контроля деталей имеющих форму диска с максимальным диаметром 725 мм, минимальным диаметром отверстия 38 мм и максимальной толщиной 75 мм. Спиральная намагничивающая катушка и центральный проводник имеют свободные концы кабеля сечением 108 мм2, которые крепятся к контактным блокам. Данные блоки зажимаются между головным и задним блоками рабочего стола. Ток может подаваться как на спиральную катушку, так и на центральный проводник путем зажатия соответствующего контактного блока с возможностью регулировки тока. Питание соленоида, управляющего зажимом центрального проводника, обеспечивается путем подключения свободного провода к дополнительному контактному гнезду силового блока или рабочего стола. Установка требует подачи сжатого воздуха под давлением 4 бар для регулятора и контрольно-измерительного прибора.
Возможности дефектоскопа MAGNAFLUX HWSL 3656:
- Переменный однополупериодный выпрямленный постоянный ток силой до 5000 А
- Функция авторегулировки постоянного тока
- Функция переключения выходного тока
- Бесступенчатая регулировка напряжения выходного тока
- Функция быстрого размагничивания деталей.
| Ширина, мм | 915 |
| Глубина, мм | 1060 |
| Высота рабочей поверхности, мм | 1290 (при креплении на рабочем столе) |
| Габаритная высота, мм | 1750 (при креплении на рабочем столе) |
| Максимальный диаметр контролируемой детали, мм | 610 |
| Максимальный диаметр отверстия контролируемой детали, мм | 38 |
| Максимальная толщина контролируемой детали, мм | 75 |
| Максимальная масса контролируемой детали, кг | 100 |
| Давление сжатого воздуха, бар | 4 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
