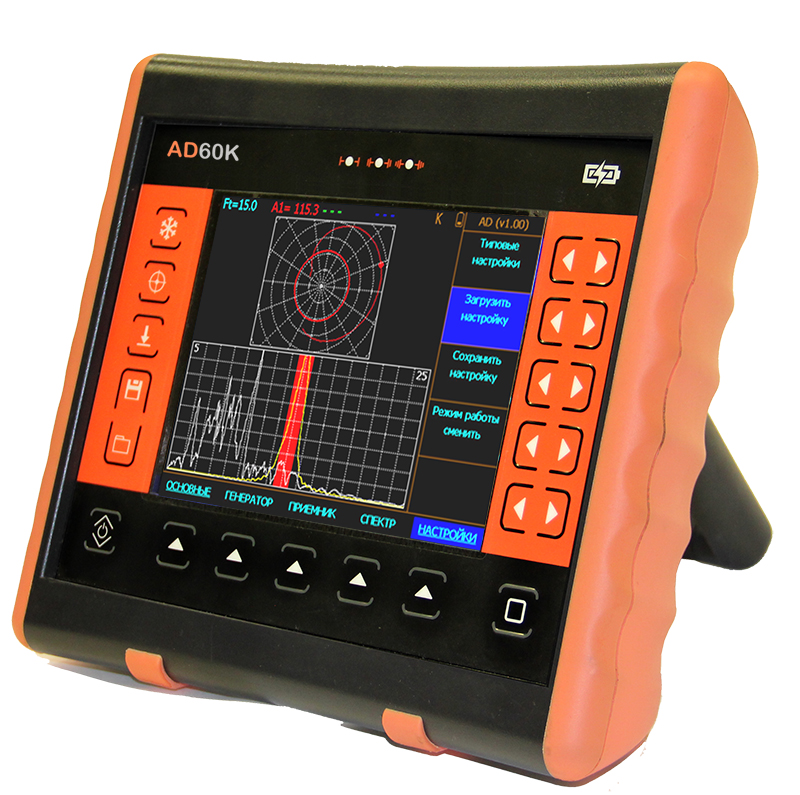

Универсальный акустический и импедансный дефектоскоп АД-60К
Загрузка...
Акустический дефектоскоп АД-60К — это универсальное средство для контроля всей гаммы современных композитных материалов и сотовых конструкций с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.
Дефектоскоп композитных материалов АД-60К реализует импедансный, вихретоковый и метод свободных колебаний. Основные решаемые задачи:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения. Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Дефектоскоп АД-60К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Небольшой вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Технические характеристики АД-60К:
- Импульс возбуждения комбинированный — радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
- Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора 20±1В
- Диапазон рабочих частот от 50 Гц до 2 МГц
- Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя 0.1 %
- Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот от 1 до 40 кГц
- Общий диапазон регулировки усиления сигнала на входе 110 дБ
- Раздельная регулировка усиления сигнала Предварительный усилитель: 0 — 70 дБ Цифровое усиление : 0 — 40 дБ Усиление в спектральной области: 0 — 100 дБ
- Шаг регулировки усиления 0.1 — 1 — 2 — и 10 дБ
- Тип приемника линейный, квадратурный, согласованный
- Максимальная глубина обнаружения дефекта зависит от частоты, типа преобразователя и свойств материала. Минимальный размер обнаруживаемого дефекта зависит от частоты, типа преобразователя и свойств материала
- Оконные функции прямоугольная, Хэмминга, Хеннинга, Блэкмана
- Дифференциальный режим наличие
- Автоматическая балансировка преобразователя наличие
Типы используемых преобразователей
- импедансный раздельно-совмещенный;
- импедансный совмещенный;
- ударный с микрофонным приемником;
- ударный с пьезоэлектрическим приемником;
- вихретоковый
Реализуемые методы контроля
- импедансный;
- свободных колебаний;
- вихретоковый
- Отображение сигнала радиосигнал во временной области, спектр, комплексная плоскость, С-скан «водопад»
- Зоны контроля три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
- Автоматическая Сигнализация Дефектов (АСД) световая и звуковая, индивидуальная логика определения дефекта в зоне
- Дисплей Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
- Память 100 настроек, 1000 протоколов контроля
- Интерфейс USB
- Разъем подключения преобразователей LEMO FGG.1B 6 pin + 10 pin
- Питание дефектоскопа Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15-18 В DC
- Время работы от аккумуляторов не менее 8 часов
- Диапазон рабочих температур от -30 C до +55 C
- Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
- Масса 1,5 кг с аккумуляторами
Комплект поставки АД-60К:
АД-60К электронный блок дефектоскопа
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Преобразователь импедансный совмещенный (СП-60)
- Преобразователь импедансный раздельно-совмещенный (РСП-60)
- Программное обеспечение для ПК
- Кейс для переноски
- Руководство по эксплуатации
- Свидетельство о поверке дефектоскопа АД-60К
Универсальный комплект:
- Базовый комплект + УДм-60 (ударный датчик с микрофоном)
Экспертный комплект:
- Универсальный комплект + УДп-60 (ударный датчик с пьезоэлементом)
Преобразователи для дефектоскопа АД-60К:
- УДм-60 (ударный датчик с микрофоном)
- УДп-60 (ударный датчик с пьезоэлементом)
- Преобразователь импедансный совмещенный (СП-60)
- Преобразователь импедансный раздельно-совмещенный (РСП-60)
