Малахит АС-15А
Особенности Малахит АС-15А:
Высокая производительность, интерфейс USB 2.0, компьютер в любом исполнении
Регистрация и отображение формы волны или её спектра в каждом канале в реальном...
Загрузка...по запросу
по запросу
Особенности Малахит АС-15А:
- Высокая производительность, интерфейс USB 2.0, компьютер в любом исполнении
- Регистрация и отображение формы волны или её спектра в каждом канале в реальном времени
- Приборное исполнение, экранировка каналов. Подавление проникновения сигналов из канала в канал не менее 80 дБ
- Предусмотрена возможность установки в приборные блоки дополнительных барьеров искрозащиты и применения взрывобезопасных преобразователей
- Совместная работа приборных блоков в любом сочетании с произвольным количеством каналов
- Амплитудный диапазон 100 дБ (динамический амплитудный диапазон 86 дБ с дискретностью измерения 0,1 дБ во всём диапазоне)
- Контроль самоблокирования сигналов
- Фиксированные или следящие уровни порогов во всём диапазоне амплитуд
- Режим автоматического тестирования датчиков
- Небольшие габариты и масса
Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.
Аппаратура АС-15А может использоваться с пакетом программ AE Studio — T для обнаружения и локализации течей и других источников акустических волн.
Основные технические характеристики Малахит АС-15А
| Число независимых каналов | от 2 до 80 каналов |
| Число каналов в одном системном блоке | 2 канала; до 12 каналов; до 18 каналов; до 40 каналов |
| Частотный диапазон | 1 — 500 кГц |
| Число программируемых частот среза | 8 (ФНЧ: 1, 10, 20, 100 кГц; ФВЧ: 20, 100, 300, 500 кГц) |
| Напряжение шума, приведенное ко входу (режим к.з.) | 3 мкВ эфф. |
| Измеряемые параметры |
|
| Программируемые временные параметры: интервалы контроля пика (ИКП), контроля длительности (ИКД) и контроля конца (ИКК) сигнала | 4 — 65000 мкс |
| Интервал контроля самоблокирования (ИКС), с (дискретность 65535 мкс) | 1000 |
| Производительность | до 156 000 сигн/сек в системе, до 32 000 сигн/сек в канале |
| 4 параметрических входа | 2 входа по напряжению ±10 В, ±1 В, ±100 мВ, 2 токовых входа: токовая петля 4-20 мА |
| Электропитание | 220 В, 50 Гц или постоянный ток 12-18 В |
Номенклатура выпускаемых системных модулей Малахит АС-15А
| Обозначение системы | Количество каналов | Габариты, мм | Масса, кг |

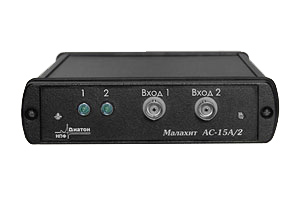

| Малахит АС-15А/2 | 2 канала | 141 x 39 x 243 | 0,7 |
| Малахит АС-15А/12 | до 12 каналов | 177 x 140 x 307 | 3,2 |
| Малахит АС-15А/18 | до 18 каналов | 249 x 140 x 307 | 4,5 |
| Малахит АС-15А/40 | до 40 каналов | 464 x 140 x 307 | 9,2 |
