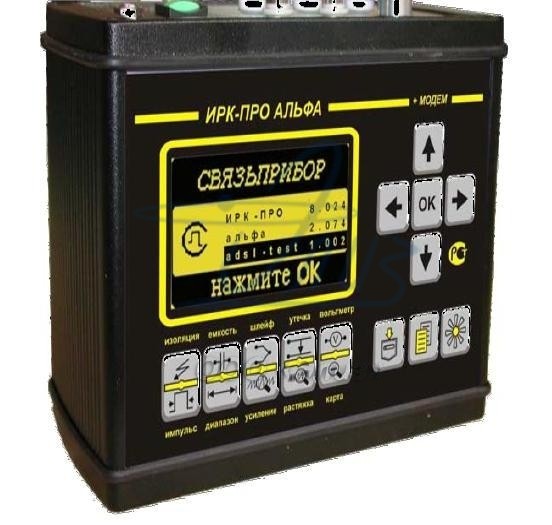

ИРК-ПРО АЛЬФА с рефлектометром
ИРК-ПРО АЛЬФА с рефлектометром
НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
измерения расстояния до понижения изоляции кабеля;
определения места обрыва или перепутывания жил кабеля;
...
Загрузка...В наличии много
48700 руб.RUB
ИРК-ПРО АЛЬФА с рефлектометром
НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- измерения расстояния до понижения изоляции кабеля;
- определения места обрыва или перепутывания жил кабеля;
- измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей.
- Рефлектометр для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние.
- Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.
Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.
Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 РФГ.
ХАРАКТЕРИСТИКИ
| диапазон измерения сопротивления изоляции | 1 кОм — 50 000 МОм |
| диапазон электрической емкости | 0,1 — 2000 нФ |
| диапазон измерения сопротивления шлейфа | 0 — 10 кОм |
| испытательное напряжение | 400 В, 180 В |
| диапазон измерения напряжения | 0 — 300 В |
| диапазон Rп в месте повреждения изоляции | 0 — 20 Мом |
| максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 — 3 МОм 0,1%+1м |
| максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0 ÷ 3000 Ом ±0,1% + 0,1 Ом 3 кОм ÷ 10 кОм ±0,1 кОм |
| максимальная погрешность измерения омической асимметрии | ±0,1% + 0,01 Ом |
| максимальная погрешность измерения сопротивления изоляции | ±2% + 1 кОм |
| максимальная погрешность измерения емкости | ±2% + 0,1нФ |
| Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 | 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720 м |
| Максимальная погрешность определения расстояния | 1% (с растяжкой точность выше) |
| Перекрываемое затухание | Не менее 80 дБ |
| Амплитуда зондирующего импульса | Не менее 10 В |
| Длительность зондирующего импульса | 10÷30000 нс |
| Выходное сопротивление | 27÷400 Ом |
| Диапазон установки коэффициента укорочения | 1÷7 |
| питание прибора от встроенного аккумулятора | 4 АА NiMh |
| потребляемая мощность не более | 3 Вт |
| габариты | 130х170х85 мм |
| вес | 1,3 кг |
