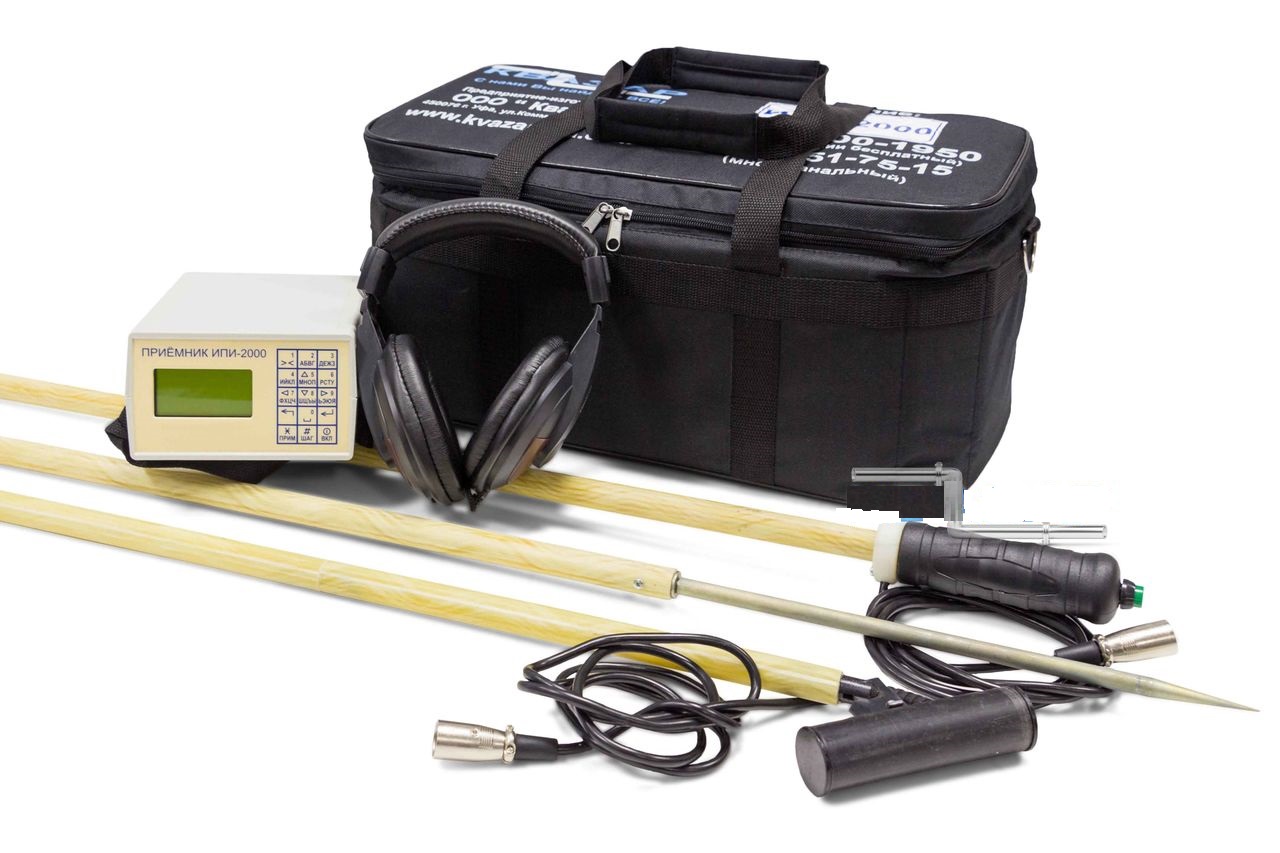

Искатель повреждения изоляции подземных коммуникаций ИПИ-2000 предназначен для нахождения контактным методом сквозных дефектов в изоляционном покрытии магистральных трубопроводов и других под-земных коммуникациях без вскрытия грунта.
Искатель позволяет бесконтактно определять местоположение и глубину залегания скрытых и подземных коммуникаций, выполненных из электропроводящих материалов. Поиск расположения трассы и обследование изоляции возможны как по сигналу специального поискового генератора, так и с использованием тока катодной защиты.
Искатель позволяет настроиться на сигнал произвольной частоты в диапазоне от 250 до 1990 Гц и может работать практически с любым поисковым генератором, работающим в этом диапазоне. Результаты обследования изоляции сохраняются в энергонезависимой памяти устройства.
Искатель предназначен для эксплуатации на открытом воздухе при темпера-туре от -10 до +50оС и относительной влажности 90% (при температуре 25оС). Степень защиты корпуса измерителя от проникновения пыли и водных брызг соответствует требованиям 1Р54 по ГОСТ 14254-80.
Для определения положения и глубины залегания подземных коммуникаций в приборе используется принцип электромагнитной локации. Если через протяженный проводящий объект пропустить переменный ток, то вокруг проводника образуются переменное магнитное поле, которое имеет вид концентрических цилиндров, ось которых совпадает с осью проводника.
В плоскости, расположенной перпендикулярно оси проводника, силовые линии магнитного поля будут выглядеть как концентрические окружности с общим центром, совпадающим с центром проводника. Сила магнитного поля пропорциональна величине тока и обратно-пропорциональна расстоянию от оси проводника. Непроводящие и немагнитные материалы (почва, камень, изоляция) практически не влияют на форму поля проводника. Если прямолинейный проводник расположен вдали от других источников магнитного поля (например, проводников с током) или объектов с высокой магнитной проницаемостью (например, конструкции из стали), то форма силовых линий магнитного поля является идеальной – концентрические окружности. Во всех других случаях приходится в той или иной степени учитывать искажения магнитного поля.
Для определения величины и направления переменного магнитного поля от тока в подземном проводнике используется электромагнитная антенна. Ее действие основано на явлении электромагнитной индукции. Сигнал электромагнитной антенны максимален, когда ее ось направлена по касательной к направлению магнитных линий в данной точке пространства и минимален при их взаимно-перпендикулярном расположении. Используя направленные свойства электромагнитной антенны и, зная особенности расположения силовых магнитных линий вокруг проводника с током, можно определить его плановое положение, глубину и направление.
Обнаружение места повреждения изоляции трубопроводов основано на измерении разности потенциалов, которая образуется на поверхности грунта от тока утечки через места повреждения изоляции.
максимальная плотность тока утечки сосредоточена вблизи места контакта (эффект объемного сопротивления земли), а линии равного тока расположены вблизи мест контакта практически радиально. Плотность тока и разность потенциалов на поверхности земли очень быстро уменьшается при удалении от точки контакта. Если повреждение изоляции вызвано проникновением влаги в наружную ленточную изоляцию, то место растекания потенциала на поверхности земли может не совпадать с местом повреждения внутренней изоляции.
Для измерения потенциала на поверхности земли используются электроды различной конструкции. Чем дальше разнесены точки измерения потенциала, тем больше средний сигнал притом же токе утечки. Но при большом расстоянии между измерительными электродами сигнал от отдельных мелких повреждений маскируется соседними повреждениями.
ТУ 4433-049-12719185-2014
1. | Искатель позволяет измерять уровень напряжения постоянного тока или среднеквадратичного значения первой гармоники на фиксированных частотах, Гц | 100±1; 1000±10 |
2. | Искатель имеет одну дополнительную настраиваемую с шагом 10 Гц частоту в диапазоне, Гц | от 250 до 1990 |
3. | Добротность селективного усилителя искателя при работе на переменном токе на всех частотах не менее | 15 |
4. | Искатель на переменном токе производит измерения на восьми диапазонах с верхними пределами, мкВ | от 97 до 1 600 000 (все диапазоны расположены с шагом в 12 дБ) |
5. | На постоянном токе измерения проводятся на шести диапазонах с верхними пределами, мкВ | от 2 440 до 2 500 000 |
6. | Диапазон измерения выбирается | вручную или автоматически |
7. | Входное сопротивление на всех рабочих частотах, не менее, МОм | 1 |
8. | Время установления показаний по уровню 90% для всех измерений, не более, сек. | 0,3 |
9. | Абсолютное значение уровня входного сигнала отображается | в численном виде в единицах мкВ |
10. | Относительное значение сигнала для каждого диапазона представлено | в виде аналоговой линейки с заполнением от 0 до 100 % и дискретностью в 2% |
11. | Максимальное число запомненных измерений | 4000 |
12. | Питание | от внутренней батареи никель-металлогидридных аккумуляторов (четыре элемента AA) |
13. | Время непрерывной работы после полной зарядки составляет, не менее, ч | 15 |
14. | Прибор искателя автоматически выключается | через 15 мин. бездействия |
15. | Габаритные размеры, не более, мм | 200×140×85 |
16. | Масса прибора искателя, не более, кг | 0,9 |
*Поставляется по дополнительному заказу
