Устройство дистанционного прокола кабеля (пороховое) УДПК
Устройство дистанционного прокола кабеля (пороховое) УДПК
ТУ 3410-023-12719185-2010
Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом...
Загрузка...В наличии много
24600 руб.RUB
Устройство дистанционного прокола кабеля (пороховое) УДПК
ТУ 3410-023-12719185-2010
Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле 0,4-10 кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю, с целью предотвращения возможности поражения персонала электрическим током и электрической дугой.
Прокол электрического кабеля осуществляется пробойником, перемещающимся давлением пороховых газов. В качестве источника энергии применяются патроны монтажные Д4 (красные) и Д5 (черные) с энергией порохового заряда не менее 700-800 Дж.
Технические характеристики УДПК:
| Параметр | Значение |
| Наружный диаметр кабеля:минимальный
максимальный |
25мм
65мм |
| Монтажные патроны Д4 калибра 6,8 мм по ТУ 7272-099-07513406-98 с энергией порохового заряда, Дж | 574÷703 |
| Количество гарантированных проколов, не менее | 500 |
| Габариты устройства, не более, мм | 70x138x383 |
| Масса устройства, кг, не более | 8 |
| Масса устройства в футляре без штыря заземления, кг, не более | 6,9 |
| Габариты футляра, не менее, мм | 410x150x100 |

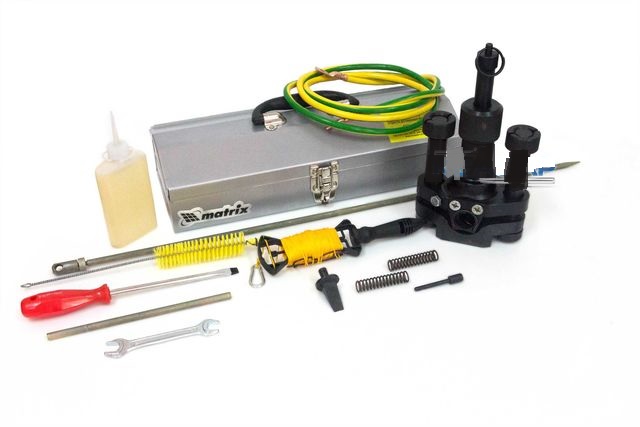

Комплект поставки УДПК:
| Устройство УДПК | 1 |
| Трос (диэлектрический) | 15м |
| Штырь с гальванической связью | 1 |
| Извлекатель гильзы | 1 |
| Провод заземления | 1 |
| Отвертка 150х8 | 1 |
| Ерш | 1 |
| Масленка | 1 |
| Ключ гаечный S=10 | 1 |
| Ключ гаечный S=13 | 1 |
| Комплект запасных частей:
— пробойник (нож) — пружина — кольцо уплотнительное |
1
2 2 |

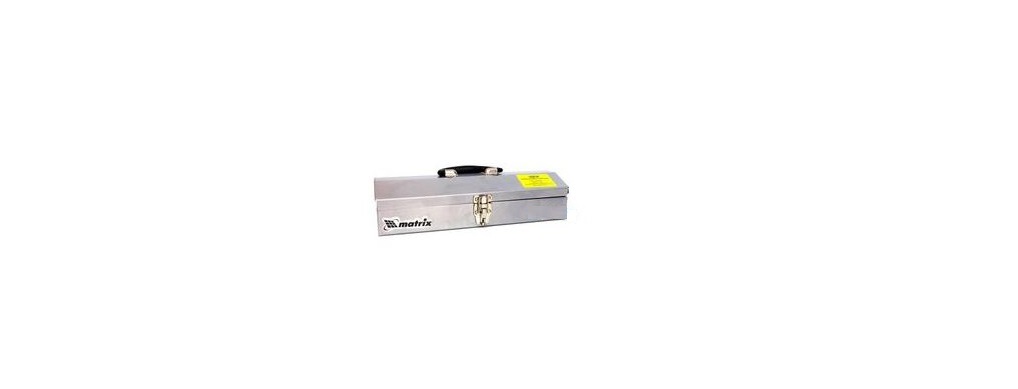

| Футляр | 1 |
| Паспорт | 1 |
