Искатель повреждения изоляции ИПИ-2000Г
Искатель повреждения изоляции подземных коммуникаций ИПИ-2000 предназначен для нахождения контактным методом сквозных дефектов в изоляционном покрытии магистральных трубопроводов и других подземных коммуникаций без вскрытия грунта.
Искатель позволяет бесконтактно определять местоположение и глубину залегания скрытых и подземных коммуникаций, выполненных из электропроводящих материалов.
Поиск расположения трассы и обследование изоляции возможны как по сигналу специального поискового генератора, так и с использованием тока катодной защиты.
Искатель позволяет настроиться на сигнал произвольной частоты в диапазоне от 250 до 1990 Гц и может работать практически с любым поисковым генератором.
Результаты обследования изоляции сохраняются в энергонезависимой памяти устройства.
Искатель предназначен для эксплуатации на открытом воздухе при температуре от -10 до +50оС и относительной влажности 90% (при температуре 25оС).
Степень защиты корпуса измерителя от проникновения пыли и водных брызг соответствует требованиям IР54 по ГОСТ 14254-80.
ТУ 4433-036-12719185-2012
Технические характеристики:
Приемник искателя
| 1. | Искатель измеряет уровень напряжения постоянного тока или среднеквадратичного значения первой гармоники на фиксированных частотах, Гц | 100±1 1000±10 |
| 2. | Искатель имеет одну дополнительную настраиваемую с шагом 10 Гц частоту в диапазоне, Гц | от 250 до 1990 |
| 3. | Добротность селективного усилителя искателя при работе на переменном токе на всех частотах не менее | 15 |
| 4. | Искатель на переменном токе производит измерения на восьми диапазонах, мкВ | от 97 до 1 600 000 |
| 5. | Все диапазоны расположены с шагом, дБ (четыре раза) | 12 |
| 6. | Входное сопротивление на всех рабочих частотах не менее, МОм | 1 |
| 7. | На постоянном токе измерения проводятся на шести диапазонах с верхними пределами, мкВ | от 2 440 до 2 500 000 |
| 8. | Время установления показаний по уровню 90% для всех измерений не более, сек. | 0,3 |
| 9. | Максимальное число запомненных измерений | 4000 |
| 10. | Питается приемник искателя от внутренней батареи никель-металлогидридных аккумуляторов (четыре элемента типа AA). Время непрерывной работы после полной зарядки составляет не менее, ч | 15 |
| 11. | Приемник искателя автоматически выключается в результате бездействия (после любого нажатия кнопки либо изменения диапазона измерения) через, мин. | 15 |
| 12. | Габаритные размеры приемника искателя не более, мм | 200×140×85 |
| 13. | Масса приемника искателя не более, кг | 0.9 |
| 14. | Диапазон измерения | выбирается вручную или автоматически (АРУ) |
| 15. | Абсолютное значение уровня входного сигнала | отображается в численном виде в единицах мкВ (значимыми являются три старших разряда) |
| 16. | Относительное значение сигнала | для каждого диапазона представлено в виде аналоговой линейки с заполнением от 0 до 100 % и дискретностью в 2% |
Генератор искателя
| 1. | Частота сигнала на выходе генератора, Гц | 975±1 5025±5 |
| 2. | Генератор обеспечивает модуляцию выходного напряжения сигнальной частоты импульсами с регулируемым периодом повторения, сек. | от 0.5 до 2 |
| 3. | Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке генератора при напряжении питания 12 В, Вт, не менее | 75 |
| 4. | Выходное напряжение генератора регулируется ступенями с дискретностью не более 6 дБ , В при напряжении источника питания, В |
от 5 В (± 20%) до 150 В (± 20%) 12 |
| 5. | Напряжение питания генератора, В | 10 ÷16 |
| 6. | Габаритные размеры генератора, мм, не более | 140х80х200 |
| 7. | Масса генератора, кг, не более | 2 |
| 8. | Генератор может длительно работать на омическую нагрузку сопротивлением | от нуля (короткое замыкание) до бесконечности (холостой ход) |

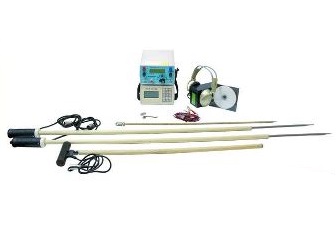

Комплект поставки искателя ИПИ-2000Г:
- приемник искателя ИПИ-2000 — 1шт.;
- поисковый генератор ИПИ-2000 — 1шт.;
- штырь сигнальный с кнопкой — 1шт.;
- штырь сигнальный без кнопки — 1шт.;
- антенна электромагнитная поисковая — 1шт.;
- клипса контактная магнитная — 1шт.;
- штырь с гальванической связью — 1шт.;
- телефоны головные с регулятором громкости (штекер 6,3 мм) — 1шт.;
- провод (двойной) подключения генератора к источнику питания (2 м) — 1шт.;
- провод подключения генератора к нагрузке (7 м) — 1шт.;
- аккумулятор 12В — 1шт.;
- выпрямитель сетевой зарядный 9-12В, 0.3А (штекер DC 5.5/2.1mm) — 1шт.;
- зарядное устройство — 1шт.;
- кабель зарядки от гнезда прикуривателя 1,5 м — 1шт.;
- кабель COM-порта для связи с компьютером — 1шт.;
- компакт-диск с программным обеспечением — 1шт.;
- радиостанция стандарт LPD* — 1шт.*;
- паспорт, инструкция по эксплуатации и техническое описание — 1шт.;
- сумка-кейс — 1шт.
*Поставляется по дополнительной заявке Заказчика
