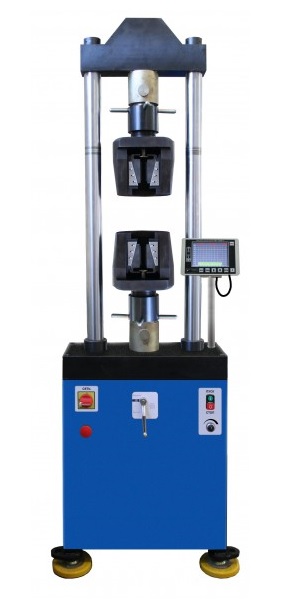

Испытательная разрывная машина РМГ-500МГ4
Загрузка...
Внесен в Госреестр РФ под №52391-13.
Испытательная разрывная машина РМГ-500МГ4 предназначена для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 при статических режимах нагружения.
Область применения – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.

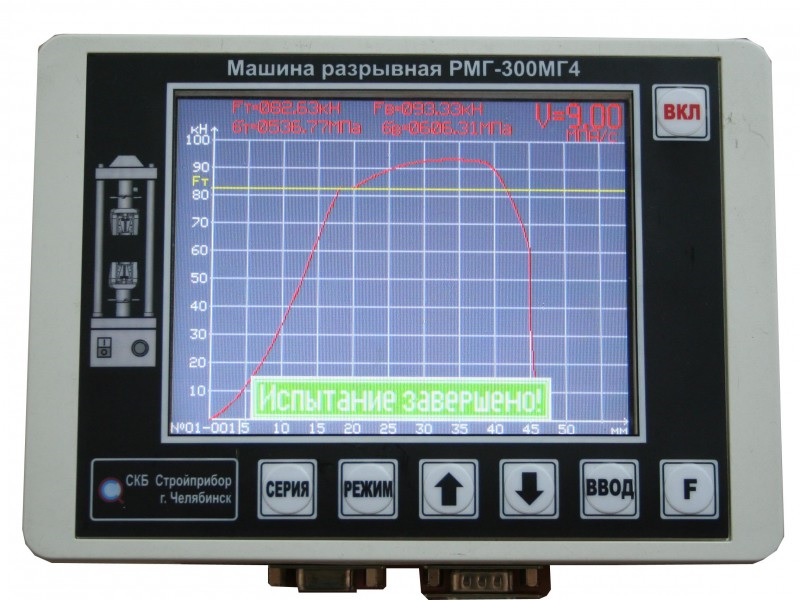

Ввод исходных данных осуществляется в диалоговом режиме с клавиатуры блока управления. Микропроцессорное управление процессом нагружения обеспечивает поддержание установленной пользователем скорости нагружения, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления.
Получаемая в процессе испытаний информация автоматически архивируется, маркируется датой и временем и передается на ПК с возможностью последующего документирования.
Машины имеют гидравлический привод 220 В/50 Гц.
Испытательная разрывная машина РМГ-500МГ4 характеристики:
|
Пределы измерений, кН
|
||||||||
| — наибольший | 500 | |||||||
| — наименьший | 10 | |||||||
|
Цена единицы наименьшего разряда, кН
|
0,05
|
|||||||
| Пределы допускаемой относительной погрешности измерения силы, % | ± 1 | |||||||
|
Диапазон регулирования скорости нагружения:
|
||||||||
| — кН/с | 0,5 — 5,0 | |||||||
| — МПа/с | 1 — 20 | |||||||
|
Пределы допускаемой относительной
погрешности поддержания скорости нагружения, %
|
± 5
|
|||||||
| Размеры испытуемых образцов: | ||||||||
| — диаметры круглых образцов, мм | 10…35 | |||||||
| — толщина плоских образцов, мм | 5…20 | |||||||
|
Питание:
|
||||||||
| — напряжение, В | 220 ± 22 | |||||||
| — частота, Гц | 50 ± 0,5 | |||||||
| Потребляемая мощность, Вт, не более | 720 | |||||||
| Ход активного захвата, мм | 190 | |||||||
| Высота рабочего пространства, мм, не менее | 360 | |||||||
| Ширина рабочего пространства, мм, не менее | 400 | |||||||
| Габаритные размеры (ДхШхВ), мм, не более | 920x720x2300 | |||||||
| Габаритные размеры (ДхШхВ) в упаковке, мм | ||||||||
| Масса, кг, не более | 880 | |||||||
| Масса в упаковке, кг | ||||||||
Испытательная разрывная машина РМГ-500МГ4 комплект поставки:
- нагружающее устройство,
- блок управления,

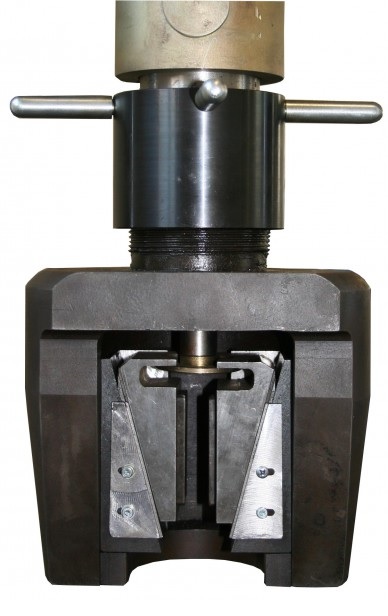

- клиновые захваты (2 шт.),
- вилочные захваты (2 шт.),
- USB кабель связи с ПК,
- CD с программным обеспечением,
- сетевой кабель,
- руководство по эксплуатации,
- методика поверки,
- упаковочная тара.
