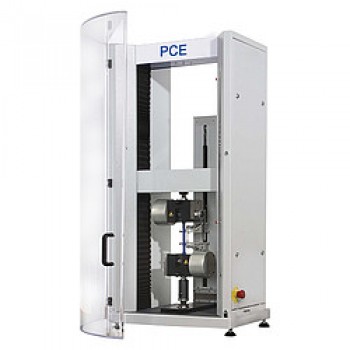

Испытательный стенд PCE-UTU 30
Испытательный стенд PCE-UTU 30 — является профессиональной машиной для проведения испытаний на растяжение, давление и изгиб. С помощью испытательной машины, можно определить важные показатели...
Загрузка...В наличии много
4234050 руб.RUB
Испытательный стенд PCE-UTU 30 — является профессиональной машиной для проведения испытаний на растяжение, давление и изгиб. С помощью испытательной машины, можно определить важные показатели материала, например, относительное удлинение, предел текучести или предел прочности образца. Испытательный стенд PCE-UTU 2 предназначен для испытаний на растяжение с максимальной силой 30 кН.
Растяжение образцов из материала обеспечивает защиту от ударов и равномерное воздействие силы. Испытательный стенд обеспечивает, среди прочего, возможность ограничения растяжения, прочность на растяжение и определить удлинение разрыва образца растяжения. После измерения материала, стенд предоставит подробные результаты, которые можно получить в программном обеспечении.
- Измеряя ряд: 0,6 … 30 кН
- Класс точности: 0,5
- Широкие возможности настройки
- Отрегулированный мотор DC
- Переменная скорость испытания
- Детали корпуса с порошковым покрытием
- Обнаружение перелома
- Память максимального значения
Технические характеристики PCE-UTU 30:
| Машина испытания силы PCE-UTU 30 | ||
| Номинальная нагрузка | 30000 N | |
| Класс точности | 0,5 / EN 7500-1 | |
| Привод | отрегулированный мотор DC | |
| Скорость проверки | 0,001 … 500 мм / мин, разрешение: 1 мкм | |
| Измерение маршрута | инкрементный | |
| Standardhub | 1000 мм (без зажимных приспособлений и зажимных адаптеров) | |
| Ширина рабочего пространства | 450 mm | |
| Снабжение | 230 V AC, 50 Hz | |
| Рамка | 2 отшлифованные направляющие колонны 2 шпинделя циркуляции шарика Облицовка колонн с застежкой-сильфоном Концевой выключатель для ограничения хода Детали Корпуса С Порошковым Покрытием Цвет: RAL 7035 |
|
| Оборудование безопасности | Короб из Makrolon Контакт Переключения Безопасности |
|
| Габарит | HxBxT 1330 X 650 X 530 мм | |
| Вес | ca. 180 kg | |
| Датчики силы для UPM | ||
| Встроенный под подвижной траверсы для давления и Тяговое усилие. | ||
| Область измерения | 600 … 30000 N | |
| Nennkennwert | 2 mV/V | |
| относительная погрешность | ≤ ±0,1 % | |
| относительное отклонение линейности | ≤ ±0,02 % | |
| относительная ошибка ползучести | ≤ ±0,03 % после 30 минут ≤ ±0,07 % после 8 h |
|
| Класс точности | согласно EN ISO 7500-1, класс 0,5 | |
| Перегрузка | 50 % | |
| Степень защиты | IP 67 | |
| TEDS-Modul | интегрированный, согласно IEEE 1451-4 автоматическое обнаружение датчика |
|
| Электроника управления и оценки | ||
| Регистрация измеренных значений | 1 kHz | |
| Объявление | LC-Display | |
| Интерфейс | RS-232 | |
| Функции | Регулирование силы Wegregelung расположение вручную Выполнение запрограммированного процесса По умолчанию скорость траверсы Возвращение в исходное положение Циклы Ограничение силы / пути / времени по умолчанию Сброс индикатора силы / пути до 0 регулируемый коэффициент регулирования Обнаружение перелома Максимальное значение памяти 2. Датчик силы: выбор рабочего пространства |
|
| Интеллектуальная измерительная и регулирующая электроника | ||
| Процессор | 32 bit RISC-Architektur | |
| Контур регулирования | > 1 kHz | |
| TEDS-Modul | Автоматическое Обнаружение Датчика Standard IEEE 1451-4 |
|
| Интерфейс | USB 2.0 | |
| A/D-Wandler | 2 x 24-битный A/D преобразователь для преобразователей DMS Samplingrate: > 50 kHz 2 x 10 бит A/D преобразователя для обработки дополнительных сигналов Samplingrate: > 50 kHz 1 х инкрементальный вход сигнала для измерения пути / угла |
|
| Software | ||
| Функции | — Набор инструментов для свободного программирования контрольных последовательностей — Инструменты для свободного программирования расчетов — Свободно конфигурируемый график в реальном времени с несколькими осями наложения, свободное масштабирование и ручная функция формирования сигнала — Свободно настраиваемый формат отчета с включением файлов изображений — Заказы и лот-связанные хранения или экспорта Результаты испытаний, результаты расчетов и данные об угрозах — Интегрированное Управление Пользователями — Непрерывная автоматизация — Поддержка сети — Многоязычный — Машинная лицензия, multiworkplace |
|
| Базовая конфигурация для проверки материала | 1 х тестовый шаблон для испытаний на растяжение 1 х тестовый шаблон для испытаний на изгиб или переменную нагрузку 1 х тестовый шаблон для тестирования прижимных или натяжных пружин |
|
Комплект поставки PCE-UTU 30:
- 1 x испытательный стенд PCE-UTU 30,
- 1 x датчик силы (ВКЛ. Крепежный материал, вилка, розетка и проводка),
- 1 х блок управления и электроникой,
- 1 x Интеллектуальная измерительная и контрольная техника (ВКЛ. Slave-Modul),
- 1 x программное обеспечение,
- 1 x Руководство пользователя.
Примечание: это только пример конфигурации PCE-UTU 30. В зависимости от применения нужно дополнительно специальные зажимные свидетеля и т. п..
