Гигрометр ИВА-10М

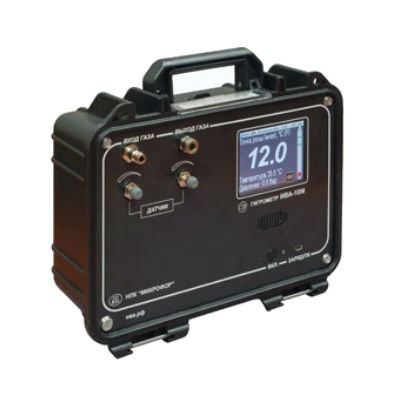

Гигрометр ИВА-10М состоит из корпуса со съемной откидной крышкой (кейса) в котором под лицевой панелью размещены пробоотборное устройство, измерительный преобразователь влажности и температуры, схема обработки сигналов и индикации, аккумулятор.
Работа гигрометра полностью согласуется с документом ГОСТ ИСО 8573-3-2006. Сжатый воздух. Часть 3. Методы контроля влажности.
В гигрометре использован рекомендованный метод определения влажности – «…Измерение электрическим сенсором, основанном на электрической емкости…» (ГОСТ ИСО 8573-3-2006 стр.4, табл.6).

Согласно общим положениям (п.6.1) ГОСТ ИСО 8573-3-2006 пробоотборное устройство позволяет определять точку росы при атмосферном или реальном давлении воздуха. Наличие индикатора расхода и вентилей для регулировки расхода обеспечивает постоянный расход воздуха в пределах допустимых значений.
Используемый метод отбора проб – «Экстракция» (п.6.2.2.2) или «Измерение при сниженном давлении» (п.6.2.2.3).
Полностью выполняются «Требования к отбору проб» (п.6.3). Материалы, используемые для отвода воздуха в пробоотборную систему, не влияют на результат измерений (п.6.3.2). Гигрометр ИВА-10М имеет датчик давления для регистрации давления в пробоотборной системе (п.6.3.3). Для оценки «…достижения стабильности работы измерительной системы…» гигрометр ИВА-10М имеет графический режим вывода результатов измерений, позволяющий наглядно определить момент установления показаний (п.6.3.5).

Для оценки результатов контроля (п.8) в гигрометре ИВА-10М имеется возможность приведения измеренного значения к стандартным условиям. Согласно ГОСТ ИСО 8573-3-2006 стандартными являются следующие условия:

• «…температура 20°С;
• давление 7 бар…»
• Следует обратить внимание на небрежность перевода исходного документа ISO 8573-3, в котором стандартные условия описаны следующим образом:
• «…Compressed air temperature 20°C
• Compressed air pressure 7 bar(e)…»

Таким образом, под стандартным давлением подразумевается избыточное давление 7 бар (абсолютное давление 8 бар).
В гигрометре реализовано приведение измеренных значений к абсолютному давлению 1 бар и 8 бар.

Пробоотборное устройство гигрометра обеспечивает регулирование расхода газа через камеру с измерительным преобразователем влажности и температуры в широком диапазоне входных давлений. Пневматическая схема пробоотборного устройства содержит быстроразъемный входной штуцер, входной вентиль, проточную камеру с измерительным преобразователем влажности и температуры, датчик давления в камере, выходной вентиль, датчик расхода газа и выходной штуцер. Пробоотборное устройство рассчитано для эксплуатации при максимальном рабочем давлении до 10 бар изб.

• Гигрометр ИВА-10М представляет собой автономный, цифровой прибор, выполненный в переносном кейсе со съемной крышкой.
• Гигрометр ИВА-10М имеет сенсорный цветной дисплей.

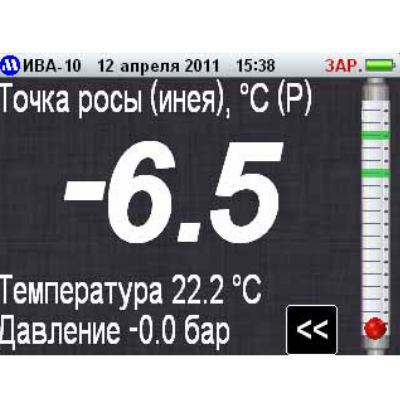

• Гигрометр ИВА-10М рассчитывает температуру точки росы (инея), массовую концентрацию и объемную долю влаги на основе измеренных значений относительной влажности и температуры. В области отрицательных температур гигрометр индицирует относительную влажность газа надо льдом и температуру точки инея

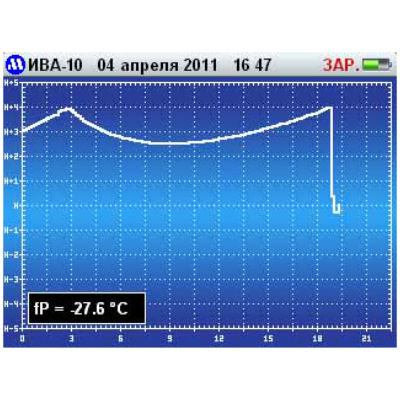

• Гигрометр ИВА-10М имеет функцию голосовых подсказок при выполнении измерений.  Для повышения наглядности процесса установления показаний в гигрометре предусмотрен графический режим индикации, в котором на индикатор выводится динамический график зависимости измеряемой точки росы (инея) от времени с возможностью его детализации.
• Гигрометр ИВА-10М содержит часы и внутреннюю память, в которую протоколируются результаты измерений. Интервал записи от 5 мин до 12 часов. Запись в память во включенном состоянии осуществляется с интервалом 1 мин. Гигрометр ИВА-10М сохраняет результаты более 200000 измерений.
• Гигрометр ИВА-10М снабжен цифровым выходом, позволяющим взаимодействовать с ПК по USB-интерфейсу. Программное обеспечение, поставляемое с гигрометром, позволяет считывать результаты измерений на ПК. Питание гигрометра осуществляется от встроенного аккумулятора. Время непрерывной работы не менее 6 часов.

Автокоррекция показаний гигрометра ИВА-10М

Величина абсолютной погрешности измерения относительной влажности зависит от условий эксплуатации гигрометра. Для устранения влияния дрейфа градуировочной характеристики на точность измерений низких значений относительной влажности в гигрометре ИВА-10М применена технология автокоррекции дрейфа характеристик сенсора, не требующая использования образцовых парогазовых смесей. Основным условием проведения процедуры автокоррекции являются стабильность влажности газа в процессе ее выполнения, при относительной влажности газа менее 10%.
