Измеритель Bridge Cam

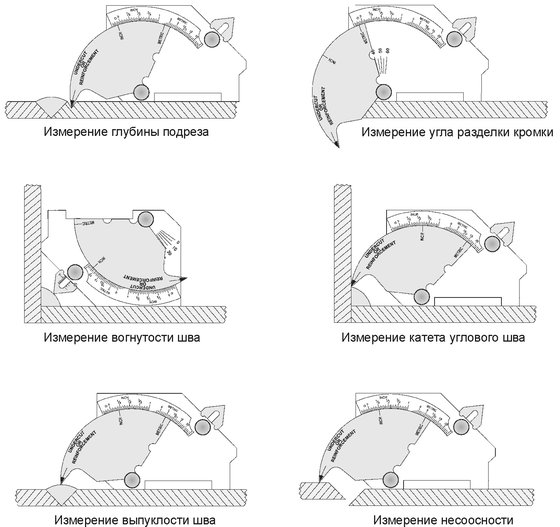

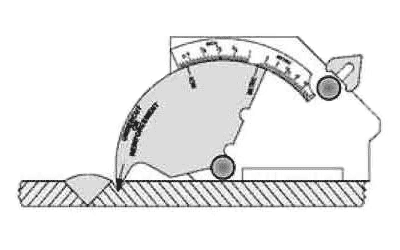

Измеритель Bridge Cam предназначен для измерений вогнутости углового шва, выпуклости шва, катета углового шва, глубины подреза, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 60 мм и измерения угла разделки кромок 0° — 60°. Измеритель Bridge Cam изготовлен из нержавеющей стали состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской.
Техническин характеристики:
| Функция | Диапазон | Разрешение | Погрешность |
| Использование как линейки | 0-60 мм | 1 мм | ±0,2 мм |
| Использование несоосности поверхностей, смещения, выпуклости шва | 0-25 мм | 1 мм | ±0,2 мм |
| Измерение угла кромки | 0-60° | 5° | ±1° |
| Измерение вогнутости шва | 0-20 мм | 1 мм | ±0,2 мм |
| Измерение катета углового шва | 0-25 мм | 1 мм | ±0,2 мм |
| Измерение глубины подреза | 0-20 мм | 1 мм | ±0,2 мм |
